D.3.1. 壁挂安装尺寸（整流单元）

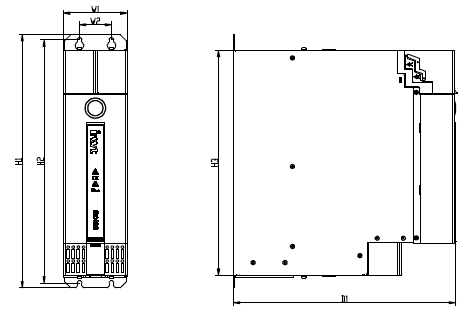

图D.3 380V 45kW 整流单元壁挂安装示意图

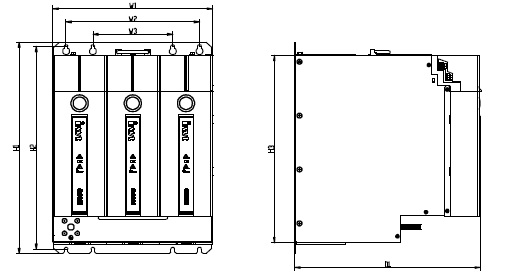

图D.4 380V 160kW整流单元壁挂安装示意图
表 D.1 380V整流单元壁挂安装尺寸表（单位：mm）
规格 | W1 | W2 | W3 | H1 | H2 | H3 | D1 | 安装孔径 | 重量（kg） |
45kW | 100 | 50 | - | 400 | 384 | 355 | 350 | 7 | 9 |
160kW | 300 | 250 | 150 | 400 | 384 | 355 | 350 | 7 | 28 |
D.3.2. 壁挂安装尺寸（逆变单元）

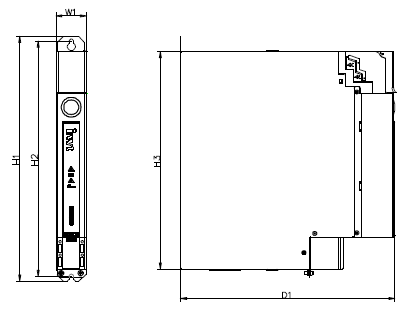

图D.5 380V 1.5-7.5kW 逆变单元壁挂安装示意图

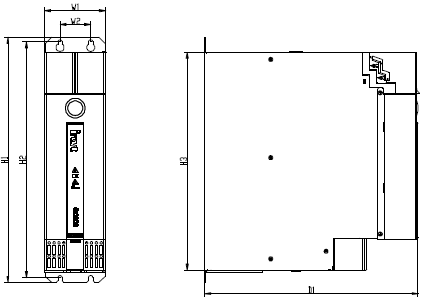

图D.6 380V 11-37kW 逆变单元壁挂安装示意图

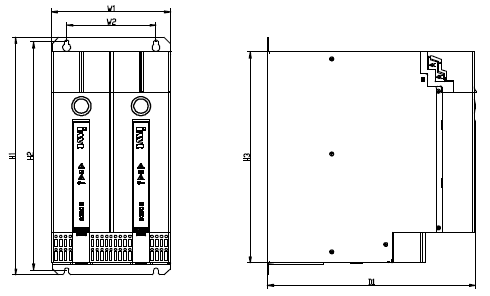

图D.7 380V 45-75kW 逆变单元壁挂安装示意图
表D.2 380V逆变单元壁挂安装尺寸表（单位：mm）
规格 | W1 | W2 | W3 | H1 | H2 | H3 | D1 | 安装孔径 | 重量（kg） |
1.5-7.5kW | 50 | - | - | 400 | 384 | 355 | 350 | 7 | 4 |
11-37kW | 100 | 50 | - | 400 | 384 | 355 | 350 | 7 | 9 |
45-75kW | 200 | 150 | - | 400 | 384 | 355 | 350 | 7 |
D.3.3. 法兰安装尺寸（整流、逆变单元并列安装）

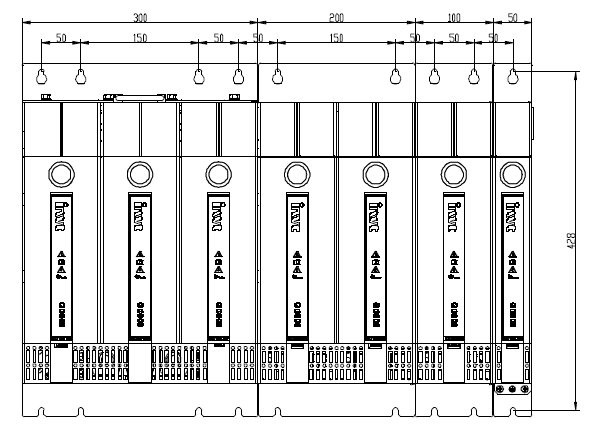

图D.8 380V 整流、逆变单元法兰安装示意图

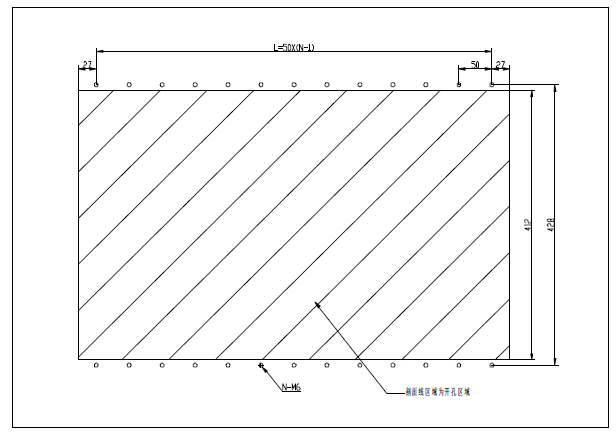

图D.9 380V 整流、逆变单元法兰安装开孔示意图
