C.5.1 Wall installation (unit: mm)
Figure C‑11 Wall installation of 660 V 22-132 kW VFDs
Model | W1 | W2 | H1 | H2 | D1 | Installation hole | Weight (kg) |
22 kW–45 kW | 270 | 130 | 555 | 540 | 325 | 7 | 30 |
55 kW–132 kW | 325 | 200 | 680 | 661 | 365 | 9.5 | 47 |
132 kW | 325 | 200 | 680 | 661 | 365 | 9.5 | 85 |
Figure C‑12 Wall installation of 660 V 160-220 kW VFDs
Model | W1 | W2 | H1 | H2 | D1 | Installation hole | Weight (kg) |
160 kW–220 kW | 500 | 180 | 870 | 850 | 360 | 11 | 85 |

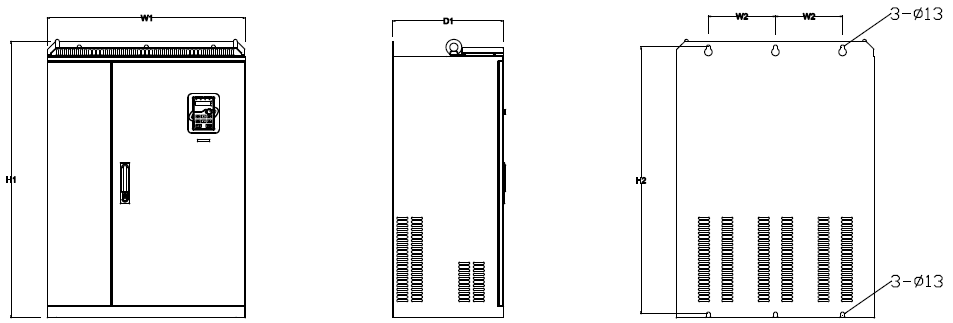

Figure C‑13 Wall installation of 660 V 250-350 kW VFDs
Model | W1 | W2 | H1 | H2 | D1 | Installation hole | Weight (kg) |
250 kW–350 kW | 680 | 230 | 960 | 926 | 380 | 13 | 135 |
C.5.2 Flange installation (unit: mm)

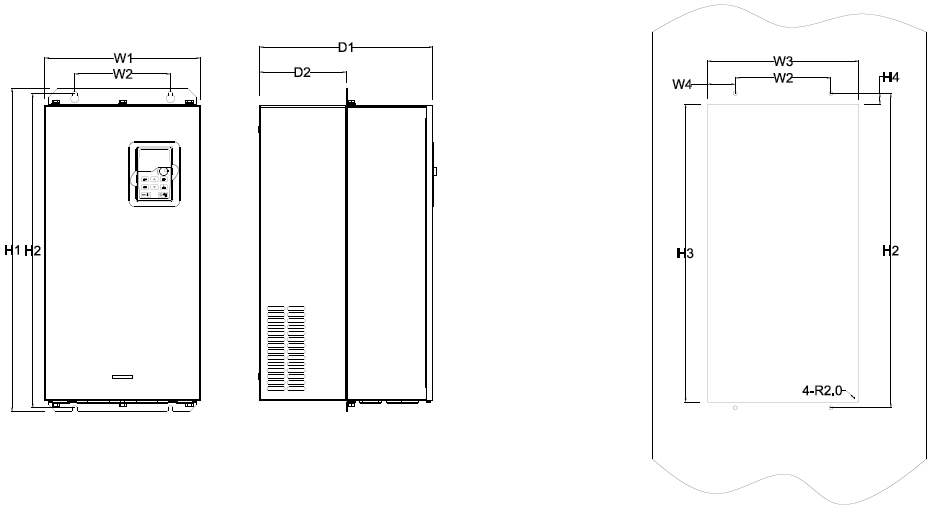

Figure C‑14 Flange installation of 660 V 22-132 kW VFDs
Model | W1 | W2 | W3 | W4 | H1 | H2 | H3 | H4 | D1 | D2 | Installation hole | Weight (kg) |
22 kW–45 kW | 270 | 130 | 261 | 65.5 | 555 | 540 | 516 | 17 | 325 | 167 | 7 | 30 |
55 kW–110 kW | 325 | 200 | 317 | 58.5 | 680 | 661 | 626 | 23 | 363 | 182 | 9.5 | 47 |
132 kW | 325 | 200 | 317 | 58.5 | 680 | 661 | 626 | 23 | 363 | 182 | 9.5 | 85 |

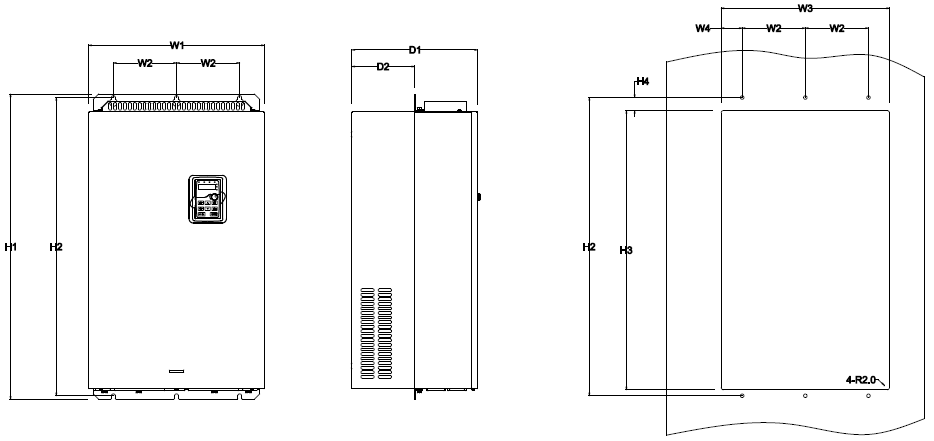

Figure C‑15 Flange installation of 660 V 160-220 kW VFDs
Model | W1 | W2 | W3 | W4 | H1 | H2 | H3 | H4 | D1 | D2 | Installation hole | Weight (kg) |
160 kW–220 kW | 500 | 180 | 480 | 60 | 870 | 850 | 796 | 37 | 358 | 178.5 | 11 | 85 |
C.5.3 Floor installation (unit: mm)

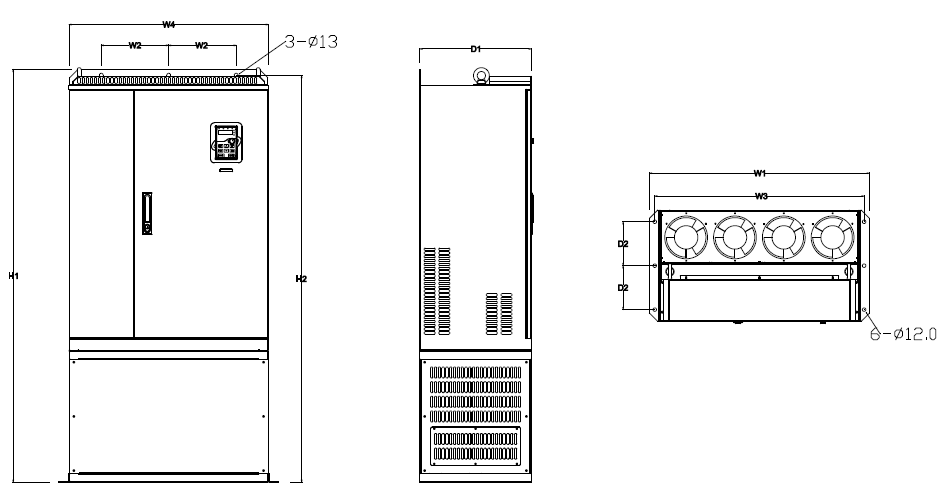

Figure C‑16 Floor installation of 660 V 250-350 kW VFDs
Model | W1 | W2 | W3 | W4 | H1 | H2 | D1 | D2 | Installation hole | Weight (kg) |
250 kW–350 kW | 750 | 230 | 714 | 680 | 1410 | 1390 | 380 | 150 | 13\12 | 135 |

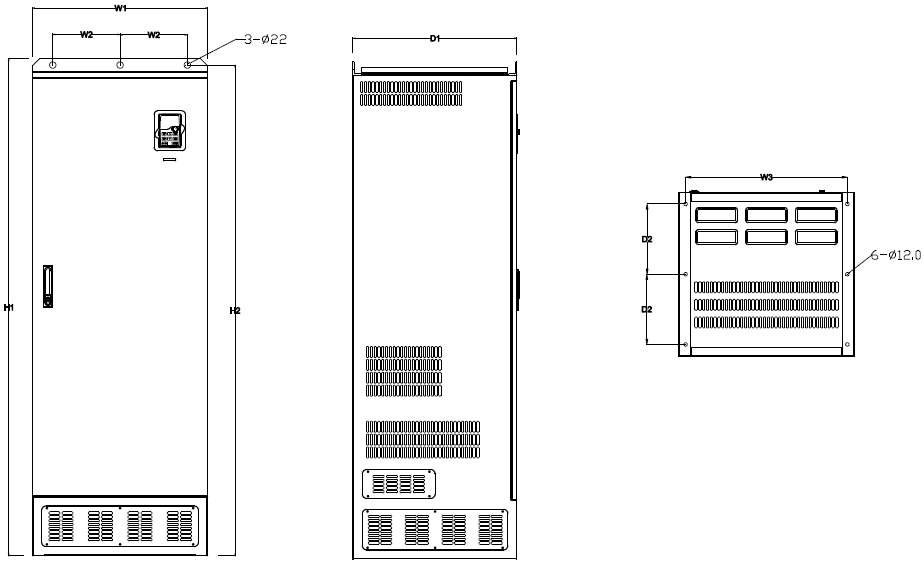

Figure C‑17 Floor installation of 660 V 400-630 kW VFDs
Model | W1 | W2 | W3 | W4 | H1 | H2 | D1 | D2 | Installation hole | Weight (kg) |
400 kW–630 kW | 620 | 230 | 573 | \ | 1700 | 1678 | 560 | 240 | 22\12 | 390 |
