4.2.1. 安装环境

为了充分发挥变频器的性能，长期保持其功能，安装环境非常重要，请将变频器安装在下表所示的环境汇总。

注意：

1、 Goodrive35系列应根据外壳防护等级安装在清洁的通风环境中。

2、 冷却空气必须清洁，并且无腐蚀性气体和导电性粉尘。

4.2.2. 安装方向

变频器可以安装在墙上或者一个柜体中。

变频器必须安装在垂直方向上。请按照下面的要求对安装位置进行检查。关于外形尺寸的详细信息，请参见附录部分的变频器尺寸图。

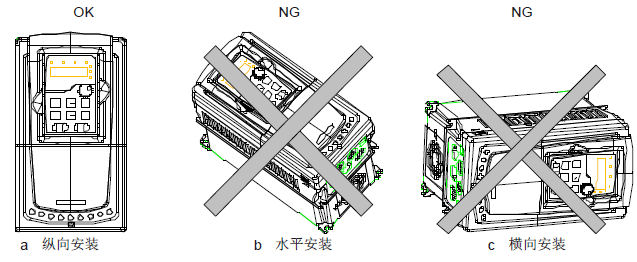

图 4.1变频器安装方向

4.2.3. 安装方式

根据变频器的外形尺寸，变频器有三种安装方式：

a）壁挂式安装（适用于380V 315kW（含）以下和660V 350kW（含）以下的变频器）

b）法兰式安装（适用于380V 200kW（含）以下和660V 220kW（含）以下的变频器）；

c）落地式安装（适用于380V 220~500kW和660V 250~630kW的变频器）

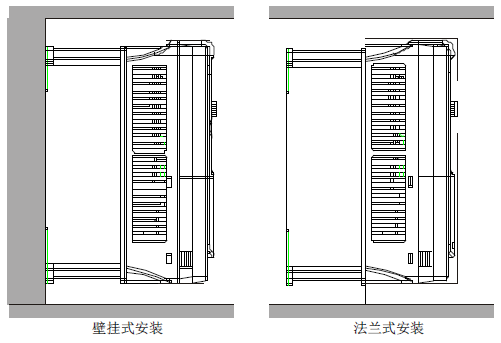

图 4.2安装方式

（1）标记安装孔的位置。有关安装孔的位置，请参见附录部分的变频器尺寸图。

（2）将螺钉或者螺栓固定到标记的位置上。

（3）将变频器靠在墙上。

（4）拧紧墙上的紧固螺钉。

注意：

1、 380V 1.5~30kW法兰安装时必须选配法兰安装板，380V 37~200kW法兰安装时不需要选配法兰安装板；660V 22~220kW法兰安装时不需要选配法兰安装板。

2、 380V 220~315kW和660V 250~350 kW可选配安装底座，底座可放置一个输入交流电抗器（或直流电抗器）和一个输出交流电抗器。

4.2.4. 单台安装

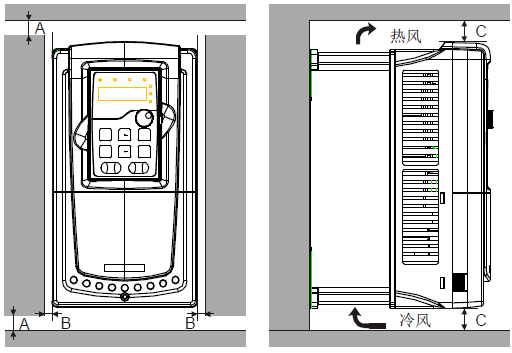

图 4.3单台安装

注意：B和C的最小尺寸为100mm。

4.2.5. 多台安装

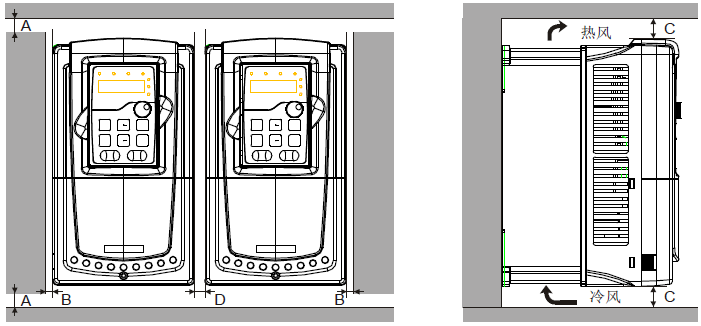

图 4.4并行安装

注意：

1、 当安装大小不同的变频器时，请对齐各变频器上部位置后，再进行安装。这样便于后期维护。

2、 B、D和C的最小尺寸要求为100mm。

4.2.6. 垂直安装

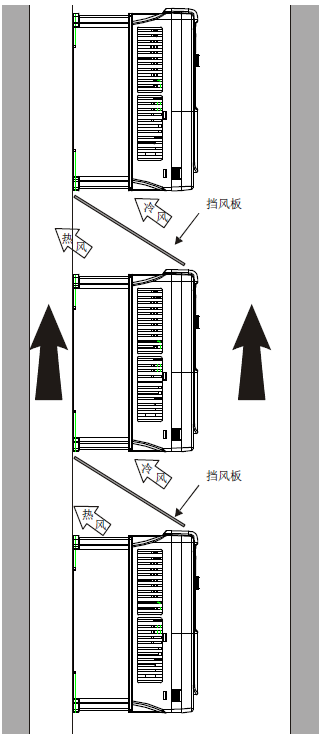

图 4.5垂直安装

注意：垂直安装时，必须增加挡风板，否则会导致多台变频器之间相互影响，引起散热不良。

4.2.7. 倾斜安装

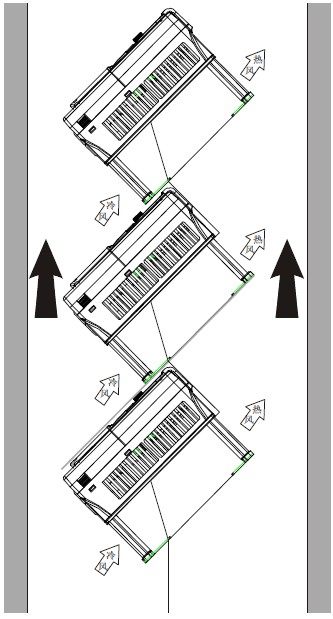

图 4.6倾斜安装

注意：变频器倾斜安装时，必须确保变频器进风侧风道与出风侧风道分离，避免相互之间的影响。
