D.4. 电缆

D.4.1. 动力电缆

输入功率电缆和电机电缆的尺寸应该符合当地的规定。

1、 输入动力电缆和电机电缆必须能承受对应的负载电流。

2、 电机电缆持续工况下的最高额定温度裕度不应该低于70°C。

3、 PE接地导体的导电性能和相导体的导电能力相同（采用相同的截面积）。

4、 关于EMC的要求，请参见“技术数据”。

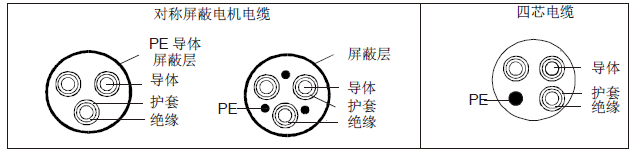

为了满足CE对EMC的要求，必须采用对称屏蔽电机电缆（参见下图）。

对于输入电缆可以采用四芯电缆，但还是推荐使用屏蔽对称电缆。与四芯电缆相比，使用对称屏蔽电缆除了可以减小电机电缆流过的电流和损耗之外，还可以减小电磁辐射。


注意：如果电机电缆屏蔽层的导电性能不能满足要求，必须使用单独的PE导体。

为了能起到保护导体的作用，当屏蔽线和相导体采用相同的材料时，屏蔽线的截面积必须和相导体的截面积相同，目的是降低接地电阻，使阻抗连续性更好。。

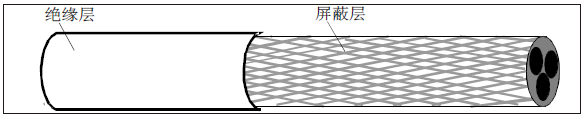

为了有效抑制射频干扰的发射和传导，屏蔽线的导电性能必须至少是相导体导电性的1/10。对于铜制或铝制屏蔽层，此项要求非常容易满足。变频器电机电缆的最低要求如下图所示。电缆中包含一层螺旋状铜带。屏蔽层越紧越好，因为越紧就越能有效抑制电磁干扰的辐射。


图 D.1电缆剖面

D.4.2. 控制电缆

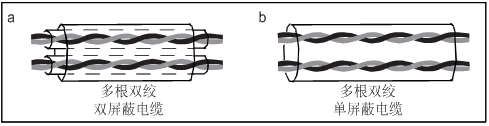

所有的模拟控制电缆和用于频率输入的电缆必须使用屏蔽电缆。模拟信号电缆使用双绞双屏蔽电缆（图a）。每个信号采用一对单独的屏蔽双绞线对。不同的模拟信号不要使用同一根地线。


图 D.2动力电缆布线

对于低压数字信号来说，最好选择双层屏蔽的电缆，但是也可以采用单层屏蔽的或者无屏蔽的绞线对（图b）。然而，对于频率信号来说，只能采用屏蔽电缆。

继电器电缆需使用带有金属编织屏蔽层的电缆。

键盘需使用网线连接，对于电磁环境比较复杂的场所，建议使用带屏蔽的网线。

注意：模拟信号和数字信号使用不同的电缆分开走线。

在出厂前，每个变频器都进行过主电路对机壳的绝缘耐压测试。而且，变频器内部有限压电路，可以自动切断测试电压。因此不需要对变频器及其部件进行任何耐压或者绝缘电阻测试（例如高压绝缘试验或者用兆欧表测试绝缘电阻）。

注意：在连接变频器的输入动力电缆之前，请按照当地的法规检查输入动力电缆的绝缘。

D.4.2.1. AC 3PH 380V(-15%)~440V(+10%)

变频器型号

推荐电缆尺寸（mm2）

可连接的电缆的尺寸（mm2）

端子螺丝规格

紧固力矩（Nm）

RST

UVW

PE

RST

UVW

P1、

（+）

PB

（+）、

（-）

PE

GD35-

1R5G-

4-C1/

D1/H1

2.5

2.5

2.5

~6

2.5

~6

2.5

~6

2.5

~6

M4

1.2

~

1.5

GD35-

2R2G-

4-C1/

D1/H1

2.5

2.5

2.5

~6

2.5

~6

2.5

~6

2.5

~6

M4

1.2

~

1.5

GD35-

004G-

4-C1/D1

/H1/H2

2.5

2.5

2.5

~6

2.5

~6

2.5

~6

2.5

~6

M4

1.2

~

1.5

GD35-

5R5G-

4-C1/D1

/H1/H2

2.5

2.5

2.5

~6

4

~6

4

~6

2.5

~6

M4

1.2

~

1.5

GD35-

7R5G-

4- C1/D1

/H1/H2

4

4

4

~16

4~

16

4~

16

4~

16

M5

2

~

2.5

GD35-

011G-

4- C1/D1

/H1/H2

6

6

6~16

6~16

6~16

6~16

M5

2

~

2.5

GD35-

015G-

4-C1/D1

/H1/H2

10

10

10~

25

10~

25

10~

25

6~

25

M5

2

~

2.5

GD35-

018G-

4-C1/D1

/H1/H2

16

16

16~

25

16~

25

16~

25

10~

25

M5

2

~

2.5

GD35-

022G-

4-C1/D1

/H1/H2

16

16

16~

25

16~

25

16~

25

10~

25

M6

4

~

6

GD35-

030G-

4-C1/D1

/H1/H2

25

16

16~

25

16~

25

16~

25

16~

25

M6

4

~

6

GD35-

037G-

4-C1/

D1/H1

25

16

25~

50

25~

50

25~

50

16~

50

M8

9

~

11

GD35-

045G-

4-C1/

D1/H1

35

16

25~

50

25~

50

25~

50

16~

50

M8

9

~

11

GD35-

055G-

4-C1/

D1/H1

50

25

50~

95

50~

95

50~

95

25~

50

M8

9

~

11

GD35-

075G-

4-C1/

D1/H1

70

35

70~

95

70~

95

70~

95

35~

50

M10

18

~

23

GD35-

090G-

4-C1/

D1/H1

95

50

95~

150

95~

150

95~

150

50~

150

M10

18

~

23

GD35-

110G-

4-C1/

D1/H1

120

70

95~

300

95~

300

95~

300

70~

240

M10

18

~

23

GD35-

132G-

4-C1/

D1/H1

185

95

95~

300

95~

300

95~

300

95~

240

端子采用螺母，建议使用扳手或者套筒。

GD35-

160G-

4-C1/

D1/H1

240

120

95~

300

95~

300

95~

300

120~

240

GD35-

185G-

4-C1/

D1/H1

95*

2P

95

95~

150

70~

150

70~

150

35~

95

GD35-

200G-

4-C1/

D1/H1

95*

2P

120

95*

2P

~

150*

2P

95*

2P

~

150*

2P

95*

2P

~

150*

2P

120

~

240

GD35-

220G-

4-C1/

D1/H1

150*

2P

150

95*

2P ~

150*

2P

95*

2P ~

150*

2P

95*

2P ~

150*

2P

150

~

240

GD35-

250G-

4-C1/

D1/H1

95*

4P

95*

2P

95*

4P

~

150*

4P

95*

4P

~

150*

4P

95*

4P

~

150*

4P

95*

2P

~

150*

2P

GD35-

280G-

4-C1/

D1/H1

95*

4P

95*

2P

95*

4P

~

150*

4P

95*

4P

~

150*

4P

95*

4P

~

150*

4P

95*

2P

~

150*

2P

GD35-

315G-

4-C1/

D1/H1

95*

4P

95*

4P

95*

4P

~

150*

4P

95*

4P

~

150*

4P

95*

4P

~

150*

4P

95*

2P

~

150*

2P

注意：

1、 主回路用的推荐电缆尺寸可在环境温度为40摄氏度以下、接线距离为100m以下以及额定电流值的条件下使用。

2、 端子P1、（+）、PB、（-）为连接直流电抗器和制动选配件所用的端子。

D.4.2.2. AC 3PH 520V(-15%)~690V(+10%)

变频器

型号

推荐电缆尺寸（mm2）

可连接的电缆的尺寸

（mm2）

端子螺丝规格

紧固力矩

（Nm）

RST

UVW

PE

RST

UVW

P1、（+）

PB

（+）、（-）

PE

GD35-

022G-

6-C1/

D1/H1

10

10

10~

16

6~

16

6~

10

10~

16

M8

9~

11

GD35-

030G-

6-C1/

D1/H1

10

10

10~

16

6~

16

6~

10

10~

16

M8

9~

11

GD35-

037G-

6-C1/

D1/H1

16

16

16~

25

16~

25

6~

10

16~

25

M8

9~

11

GD35-

045G-

6-C1/

D1/H1

16

16

16~

25

16~

35

16~

25

16~

25

M8

9~

11

GD35-

055G-

6-C1/

D1/H1

25

16

16~

25

16~

35

16~

25

16~

25

M10

18~

23

GD35-

075G-

6-C1/

D1/H1

35

16

35~

50

25~

50

25~

50

16~

50

M10

18~

23

GD35-

090G-

6-C1/

D1/H1

35

16

35

~50

25

~50

25

~50

16

~50

M10

18

~23

GD35-

110G-

6-C1/

D1/H1

50

25

50

~95

50

~95

25

~95

25

~95

M10

18

~23

GD35-

132G-

6-C1/

D1/H1

70

35

70

~95

70

~95

25

~95

35

~

95

M10

18

~23

GD35-

160G-

6-C1/

D1/H1

95

50

95~

150

95~

150

25~

150

50

~

150

端子采用螺母，建议使用扳手或者套筒。

GD35-

185G-

6-C1/

D1/H1

95

50

95~

150

95~

150

25~

150

50

~

150

GD35-

200G-

6-C1/

D1/H1

120

70

120~

300

120~

300

35~

300

70

~

240

GD35-

220G-

6-C1/

D1/H1

185

95

120~

300

120~

300

35~

300

95

~

240

GD35-

250G-

6-C1/

D1/H1

185

95

185~

300

185~

300

35~

300

95

~

240

GD35-

280G-

6-C1/

D1/H1

240

120

240~

300

240~

300

70~

300

120

~

240

GD35-

315G-

6-C1/

D1/H1

95*

2P

120

95*

2P

~

150*

2P

95*

2P

~

150*

2P

95*

2P

~

150*

2P

120

~

300

GD35-

350G-

6-C1/

D1/H1

95*

2P

150

95*

2P

~

150*

2P

95*

2P

~

150*

2P

95*

2P

~

150*

2P

150

~

300

GD35-

400G-

6-C1/

D1/H1

150*

2P

150

150*

2P

~

300*

2P

95*

2P

~

150*

2P

95*

2P

~

150*

2P

150

~

300

GD35-

500G-

6-C1/

D1/H1

95*

4P

95*

2P

95*

4P

~

150*

4P

95*

4P

~

150*

4P

95*

4P

~

150*

4P

95*

2P

~

150*

2P

GD35-

560G-

6-C1/

D1/H1

95

*4P

95

*4P

95*

4P

~

150*

4P

95*

4P

~

150*

4P

95*

4P

~

150*

4P

95*

4P

~

150*

4P

GD35-

630G-

6-C1/

D1/H1

150

*4P

150

*2P

150*

4P

~

300*

4P

150*

4P

~

300*

4P

150*

4P

~

300*

4P

150*

4P

~

240*

4P

注意：

1、 主回路用的推荐电缆尺寸可在环境温度为40摄氏度以下、接线距离为100m以下以及额定电流值的条件下使用。

2、 端子P1、（+）、PB、（-）为连接直流电抗器和制动选配件所用的端子。

D.4.3. 电缆布线

电机电缆的走线一定要远离其他电缆的走线。几个变频器的电机电缆可以并排布线。建议将电机电缆、输入动力电缆和控制电缆分别布在不同的线槽中。避免其他电缆和电机电缆并排走线的原因是：变频器输出的du/dt会增加对其他电缆的电磁干扰。

如果控制电缆和动力电缆必须交叉，那么必须保证控制电缆和动力电缆之间的夹角为90 度。

电缆线槽之间必须保持良好的连接，并且接地良好。铝制线槽可以使局部等电位。

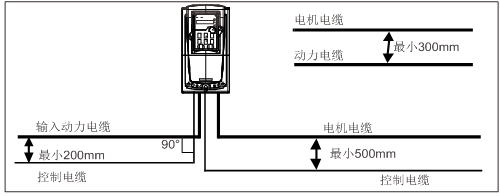

电缆布线图如下图所示。


图 D.3布线距离

D.4.4. 绝缘检查

在运行之前，请检查电机和电机电缆绝缘：

1、保证电机电缆已经连接到电机上，然后将电机电缆从变频器的输出端子 U、V和 W上拆下。

2、用 500 V DC 兆欧表测量每相导体和保护接地导体之间的绝缘电阻。电机的绝缘电阻，请参考制造商说明。

注意：如果电机内部潮湿，绝缘电阻会减小。如果怀疑有湿气，应干燥电机并重新测量。
