Goodrive300-01A-RT系列产品推荐使用我司指定的TC070A触摸屏进行显示和调试。
注意：以下所有界面图中的参数显示仅供参考，请以实际显示为准。
1、按照图 4.1进行接线；仔细检查接线是否正确，确保空压机变频器接地和空压机外壳接地连接良好；
2、上电后，触摸屏显示参考下图；

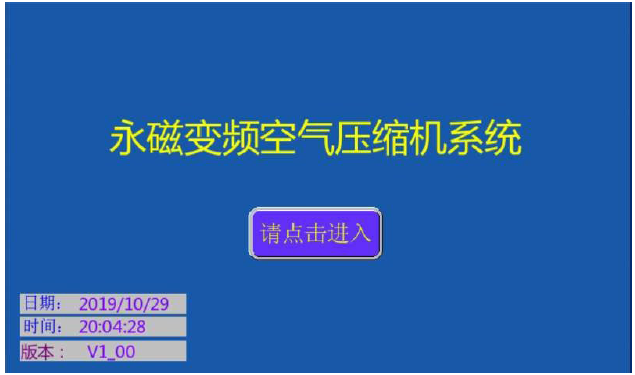

图 4.2登录界面
3、点击“请点击进入”按键后进入工作环境界面；

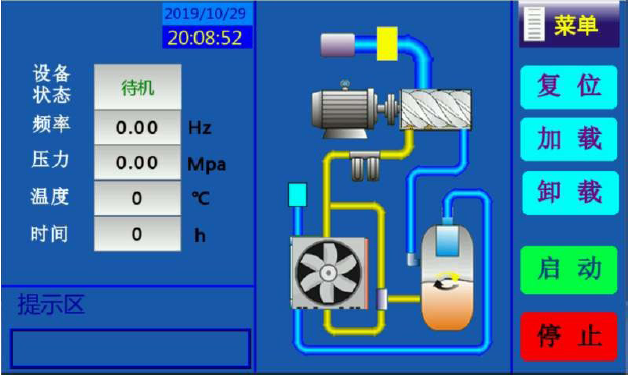

图 4.3工作环境界面
4、点击界面中的“菜单”选项；

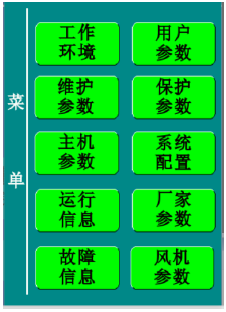

图 4.4菜单界面
5、点击菜单中“系统配置”，进入系统配置页面；

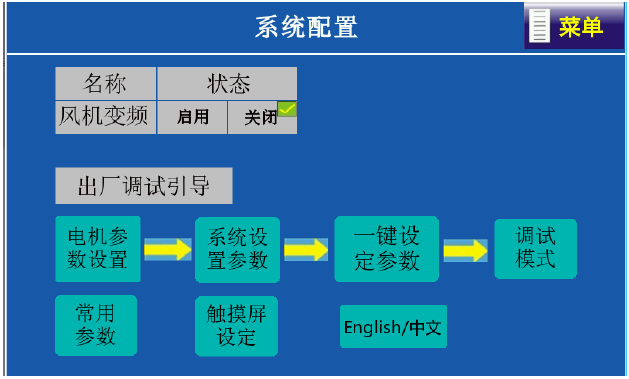

图 4.5系统配置界面
点击风机变频“关闭”，然后按照“出厂调试引导”的步骤进行调试。
第一步在系统配置界面，点击“电机参数设置”，选择电机类型；
如果选择“同步电机”，需要设置最大频率、额定频率、额定功率、额定电压、额定电流、极对数、载波频率；
如果选择“异步电机”，需要设置最大频率、额定频率、额定功率、额定电压、额定电流、额定转速、载波频率。

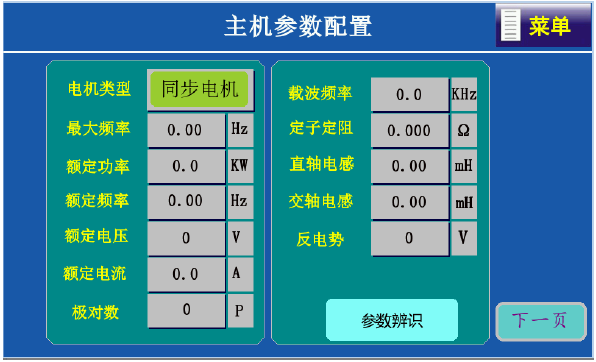

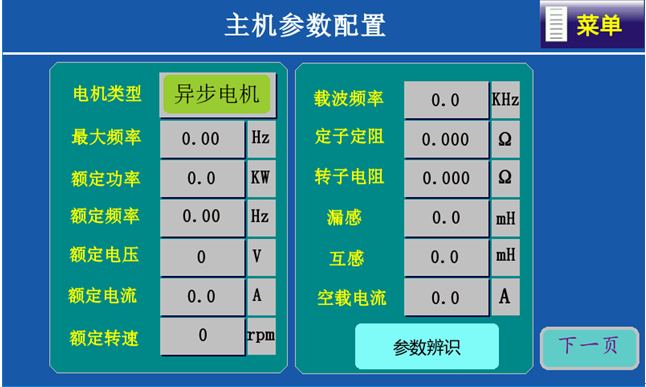

图 4.6主机参数设置界面
根据实际电机铭牌参数，设置电机参数后，点击“参数辨识”。
第二步在系统配置界面，点击“系统设置参数”，设置相应端子功能；

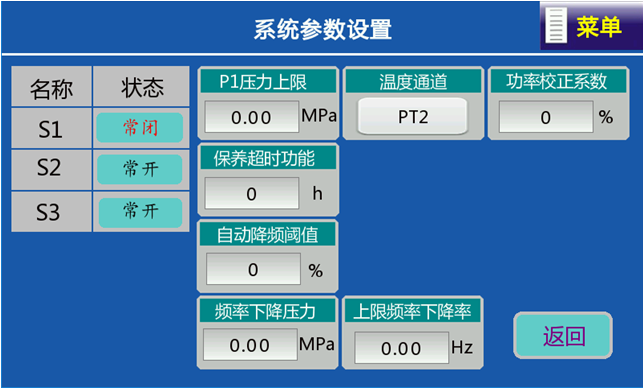

图4.7端子功能设置
第三步在系统配置界面，点击“一键设定参数”按钮，系统自动完成相关参数配置；
第四步在系统配置界面，点击“调试模式”；

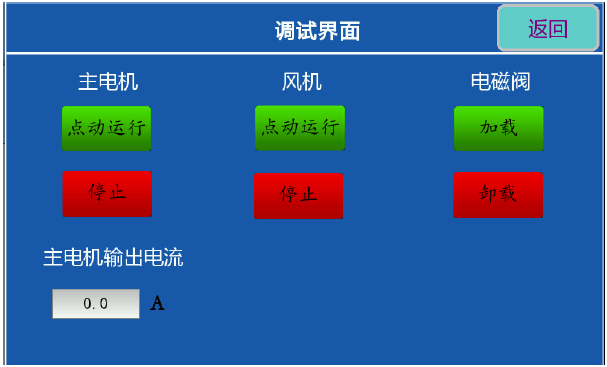

图 4.8调试模式界面
点击主电机“点动运行”，确定电机转向；点击“加载”或“卸载”，测试电磁阀动作；点击“返回”进入系统配置。之后，点击“菜单”，返回菜单界面。
注意：如果电机运行反向，请调整电机线的接线顺序。
6、按出厂调试指引调试“系统配置”页面完成后，返回至菜单界面；
7、点击菜单页面中“风机参数”；

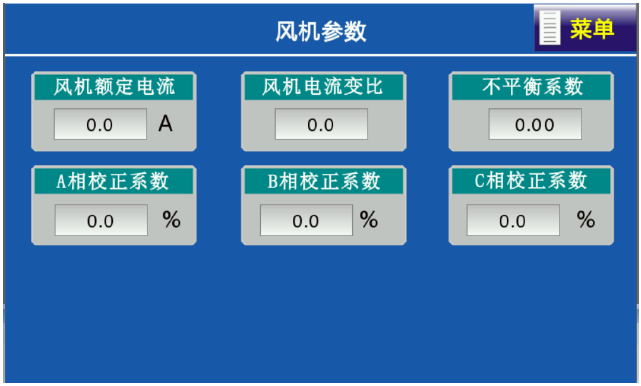

图 4.9工频风机保护界面
根据风机铭牌参数设置“风机额定电流”即可。
8、点击菜单中“用户参数”；

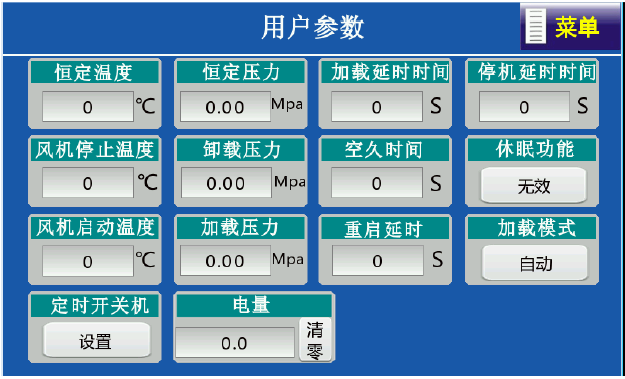

图 4.10用户参数界面
9、点击菜单中“维护参数”；

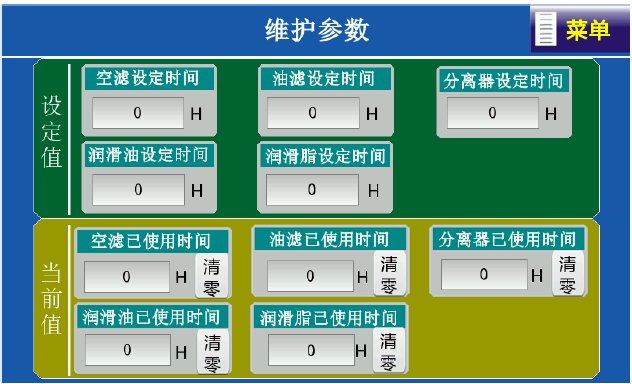

图 4.11维护参数界面
10、点击菜单中“保护参数”；

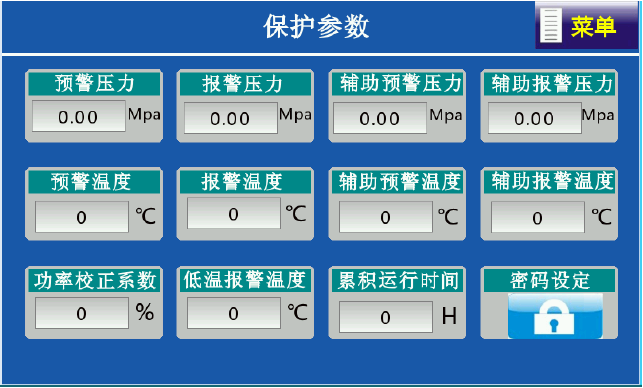

图 4.12保护参数界面
11、点击菜单中“运行信息”；

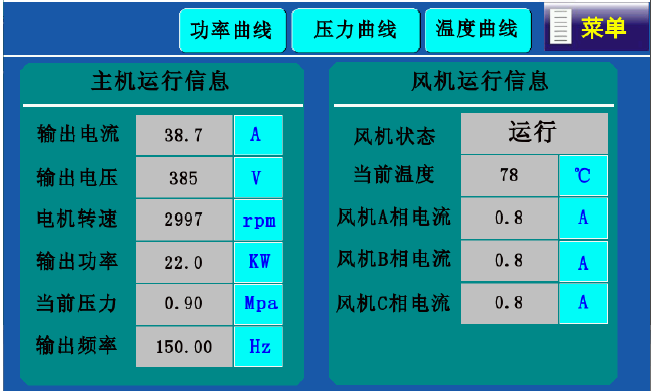

图 4.13运行信息界面
12、按照手册，调整用户参数、厂家参数、维护参数后，返回“工作环境”界面，点击“启动”即可运行。
