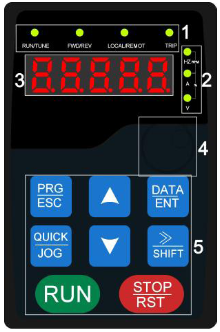

1

状态指示灯

RUN/TUNE

灯灭时表示变频器处于停机状态；灯闪烁表示变频器处于参数自学习状态；灯亮时表示变频器处于运转状态；

FWD/REV

正反转指示灯

灯灭表示处于变频器正转状态；灯亮表示变频器处于反转状态。

LOCAL/REMOT

键盘操作，端子操作与远程通讯控制的指示灯。

灯灭表示键盘操作控制状态；灯闪烁表示端子操作控制状态；灯亮表示处于远程操作控制状态

TRIP

故障指示灯

当变频器处于故障状态下，该灯点亮；正常状态下为熄灭；当变频器在预报警状态下，该灯闪烁。

2

单位指示灯

表示键盘当前显示的单位。

Hz

频率单位

RPM

转速单位

A

电流单位

％

百分数

V

电压单位

3

数码显示区

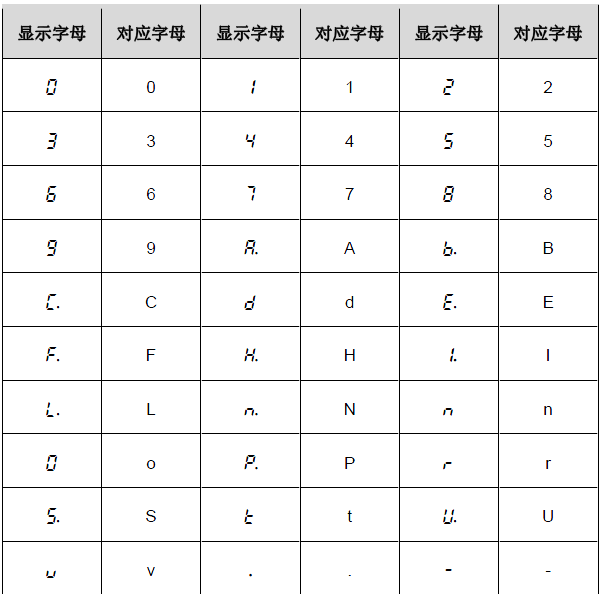

5位LED显示，显示设定频率、输出频率等各种监视数据以及报警代码。

4

数字电位器

调节频率。请参考功能码P08.41的内容。

5

按钮区

编程键

一级菜单进入或退出，快捷参数删除

确定键

逐级进入菜单画面、设定参数确认

UP

递增键

数据或功能码的递增

DOWN递减键

数据或功能码的递减

右移位键

在停机显示界面和运行显示界面下，可右移循环选择显示参数；在修改参数时，可以选择参数的修改位

运行键

在键盘操作方式下，用于运行操作

停止/

复位键

运行状态时，按此键可用于停止运行操作；该功能码P07.04制约。故障报警状态时，所有控制模式都可用该键来复位操作

快捷多功能键

该键功能由功能码P07.02确定
