EC-TX103通讯卡是变频器的可选件，可以将变频器连接到一个PROFIBUS网络。在PROFIBUS网络上，变频器为从属设备。通过EC-TX103通讯卡，可以完成如下功能：
向变频器发出控制命令（启动、停止、故障复位等）；
给变频器发送速度或转矩给定信号；
从变频器中读取状态值和实际值；
修改变频器参数值。
变频器设备所支持的命令，请参阅变频器说明书。
注意：
1、EC-TX103通讯卡与GD1000系列变频器以及后续所有支持PROFIBUS扩展的变频器兼容。
2、EC-TX103通讯卡兼容所有支持PROFIBUS-DP 协议的主机站。
9.2.1 产品命名
通讯卡产品型号：
标识 | 标识说明 | 说明 |
① | 产品类别 | EC：扩展卡 |
② | 板卡类别 | TX：通讯卡 |
③ | 技术版本 | 用1、3、5、7奇数来表示技术版本的第1、第2、第3、第4代 |
④ | 板卡类型区别 | 03：PROFIBUS+Ethernet通讯卡 04：Ethernet+CAN通讯卡 |
9.2.2 EC-TX103通讯卡

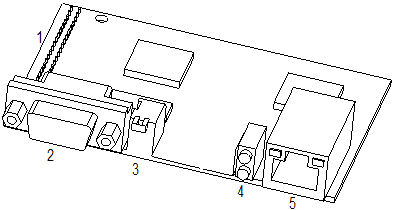

图 9.1 EC-TX103通讯卡外形图
序号 | 名称 | 说明 |
1 | 与控制板的接口 | 与控制板相连 |
2 | 总线通讯接口 | 屏蔽双绞铜线传输是PROFIBUS和CAN最常用的一种传输方式， |
3 | 总线终端器 | 仅EC-TX103配置，PROFIBUS通讯有效。 每段的头和尾各有一个总线终端器，确保操作运行不发生误差。总线终端器可以防止总线电缆端的信号反射。 如果模块是网络中的最后一个模块或是第一个模块，总线终端器必须设置为ON。当使用PROFIBUS 带内置终端器的D-sub连接器时，必须断开EC-TX系列通讯卡终端器。 |
4 | 状态指示LED | 用于故障显示 |
5 | 以太网接口 | 接入以太网 |

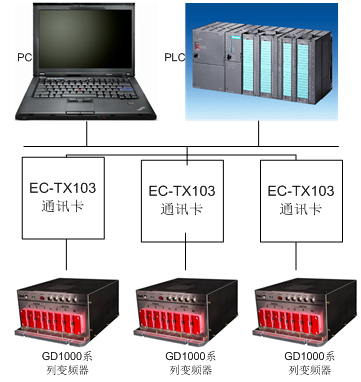

变频器连接到PROFIBUS总线中的结构图如图9.2所示：
图 9.2 PROFIBUS通讯结构图
9.2.3 EC-TX103通讯卡相关产品信息交货清单
EC-TX103通讯卡的包装箱内包括：
1、EC-TX103通讯卡
2、三个螺钉
3、通讯卡说明书
如果发现有某种遗漏，请与深圳英威腾或供货商联系解决。由于产品升级而引起的资料变更，恕不另行通知。
