3.2.1 安装环境
为了充分发挥变频器的性能，长期保持其功能，安装环境非常重要。
环境 | 条件 |
安装场所 | 室内 |
环境温度 | -10℃~＋50℃ ，空气温度变化小于0.5℃/分。 当环境温度超过40℃后，请按照1℃降额1%的比例降额。 不建议在50℃（空载运行）以上的环境中使用变频器。 为了提高机器的可靠性，请在温度不会急剧变化的场所使用变频器。 在控制柜等封闭空间内使用时，请使用冷却风扇或冷却空调进行冷却，以避免内部温度超过条件温度。 温度过低时，在长时间断电后再上电运行，需增加外部加热装置，消除内部冻结现象，否则容易导致机器损坏。 |
湿度 | 空气的相对湿度小于90%； 不允许凝露。 |
存储温度 | -40℃~+70℃，空气温度变化小于1℃/分。 |
运行环境条件 | 请将变频器安装在如下场所： 远离电磁辐射源的场所； 无油雾、腐蚀性气体、易燃性气体等场所； 金属粉末、尘埃、油、水等异物不会进入变频器内部的场所（请不要把变频器安装在木材等易燃物上面）； 无放射性物质、易燃物质场所； 无有害气体及液体的场所； 盐份少的场所； 无阳光直射的场所。 |
海拔高度 | 当海拔高度超过1000m且不超过3000m，请按照每升高100m降额1%的比例降额； 当海拔高度超过2000m，请在变频器输入端配置隔离变压器； 当海拔高度超过3000m且不超过5000m，请向我司进行技术咨询，不建议超过5000m海拔高度使用。 |
振动 | 最大振幅不超过5.8m/s2（0.6g） |
安装方向 | 为了不使变频器的散热效果降低，请垂直安装 |
注意：应根据外壳防护等级安装在清洁的通风环境中；冷却空气必须清洁，并且无腐蚀性气体和导电性粉尘。
3.2.2 安装方向
变频器可以安装在墙上或者一个柜体中。
变频器必须安装在垂直方向上，请按照下面的要求对安装位置进行检查。关于外形尺寸的详细信息，请参见附录部分的变频器尺寸图。
3.2.3 安装方式
Goodrive18系列二合一变频器支持壁挂式安装

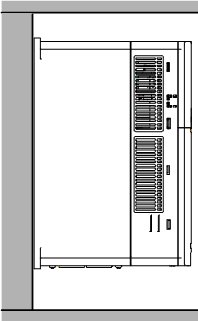

图 3.1安装方式
（1）标记安装孔的位置。有关安装孔的位置，请参见附录部分的变频器尺寸图。
（2）将螺钉或者螺栓固定到标记的位置上。
（3）将变频器靠在墙上。
（4）拧紧墙上的紧固螺钉标准接线。
3.2.4 主回路接线图

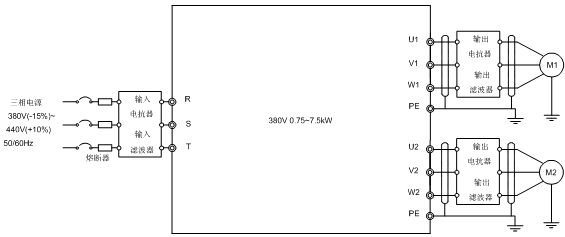

图 3.2主回路接线图
注意：熔断器、输入电抗器、输入滤波器、输出电抗器、输出滤波器均为选配件，详情请参见附录C“外围选配件”。
3.2.5 主回路端子示意图

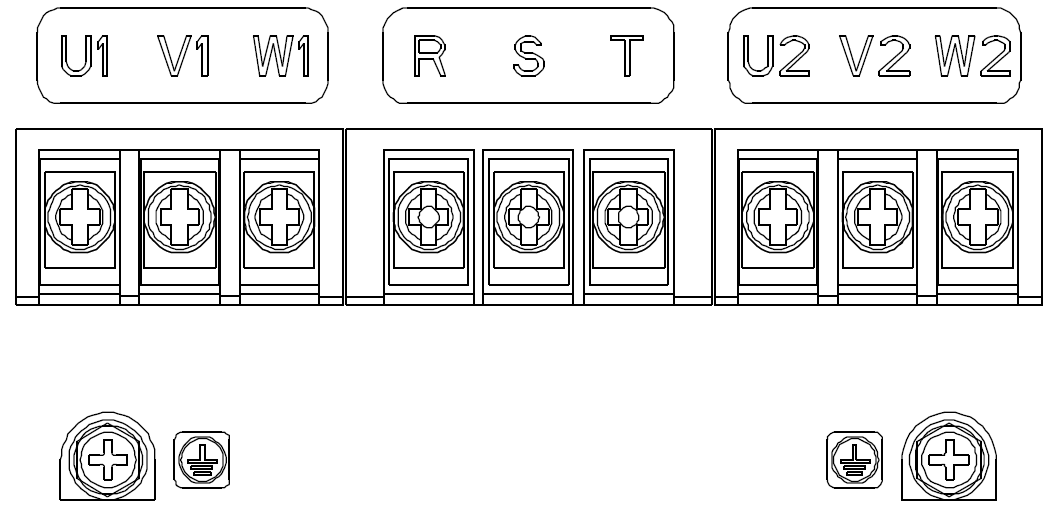

图 3.3主回路端子示意图
端子标识 | 端子功能描述 |
R、S、T | 三相交流输入端子，与电网连接 |
U1、V1、W1 | 第一路三相交流输出端子，一般接电机。 |
U2、V2、W2 | 第二路三相交流输出端子，一般接电机。 |
| 安全保护接地端子，每台机器必须接地 |
注意：
1、 禁止使用不对称电机电缆。如果电机电缆中除了导电的屏蔽层之外，还有一根对称接地导体，那么请将接地导体在变频器端和电机端接地。
2、 将电机电缆、输入动力电缆和控制电缆分开走线。
3.2.6 主回路端子接线过程
1、 将输入动力电缆的接地线与变频器的接地端子（PE）直接相连，将三相输入电缆连接到端子R、S和T，并紧固。
2、 将电机电缆的接地线连接到变频器的接地端子，将电机三相电缆连接到端子U1/U2、V1/V2和W1/W2，并紧固。
3、 如条件允许，在变频器外部将所有电缆进行机械固定。
3.2.7 控制回路接线图

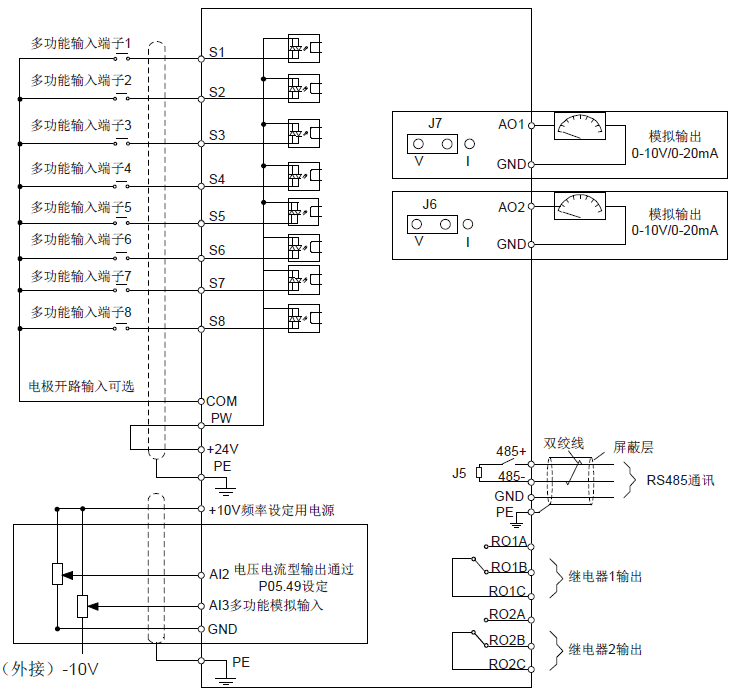

图 3.4控制回路接线图
3.2.8 控制端子示意图

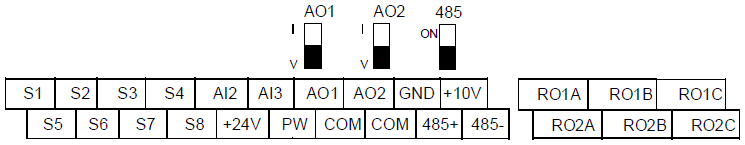

图 3.5控制回路端子示意图
分类 | 端子标识 | 默认分配 | 端子功能说明 | 技术规格 |
通讯 | 485+ | 共用 | 485通讯 | 485通讯端子，采用MODBUS协议。 |
485- | ||||
数字输入输出 | S1 | 逆变#1 | 数字量输入 | 1、内部阻抗：3.3kΩ。 2、可接受12~30V电压输入。 3、该端子为双向输入端子。 4、最大输入频率：1kHz。 |
S2 | ||||
S3 | ||||
S4 | ||||
S5 | 逆变#2 | |||
S6 | ||||
S7 | ||||
S8 | ||||
PW | 共用 | 开关量工作电源 | 由外部向内部提供输入开关量工作电源，电源范围：12~30V。 | |
COM | 开路集电极输出的公共端子。 | |||
24V电源 | +24V | 共用 | 24V电源 | 向外提供24V±10%电源，最大输出电流200mA。 一般作为开关量输入输出工作电源或外接传感器电源。 |
COM | ||||
模拟输入输出 | +10V | 共用 | 向外提供10V基准电源 | 10V基准电源，最大输出电流50mA。 一般作为外接电位器调节电源，电位器电阻5kΩ以上。 |
AI2 | 逆变#1 | 模拟量输入 | 1、输入范围：AI2电压电流可选0~10V，0~20mA；AI3：-10V~+10V电压。 2、输入阻抗：电压输入时20kΩ，电流输入时500Ω。 3、AI2电压或电流输入由功能码P05.49设定。 4、分辨率：在10V对应50Hz时，AI2/AI3最小分辨率10mV/20mV。 | |
AI3 | 逆变#2 | |||
GND | 共用 | 模拟量参考地 | 模拟量的参考地。 | |
AO1 | 逆变#1 | 模拟量输出 | 1、输出范围：0~10V电压或0~20mA电流。 2、电压或电流输出由拨码开关设定。 3、满量程时误差±1%，25℃。 | |
AO2 | 逆变#2 | |||
继电器输出 | RO1A | 逆变#1 | 继电器1常开触点 | RO1继电器输出，RO1A常开，RO1B常闭，RO1C公共端。 RO2继电器输出，RO2A常开，RO2B常闭，RO2C公共端。 触点容量：3A/AC250V。 |
RO1B | 继电器1常闭触点 | |||
RO1C | 继电器1公共触点 | |||
RO2A | 逆变#2 | 继电器2常开触点 | ||
RO2B | 继电器2常闭触点 | |||
RO2C | 继电器2公共触点 |
3.2.9 输入/输出信号连接图
请利用跳线设定NPN模式/PNP模式以及内部/外部电源的选择，出厂时设定为NPN内部模式。
用户外部接线推荐使用22AWG线径。

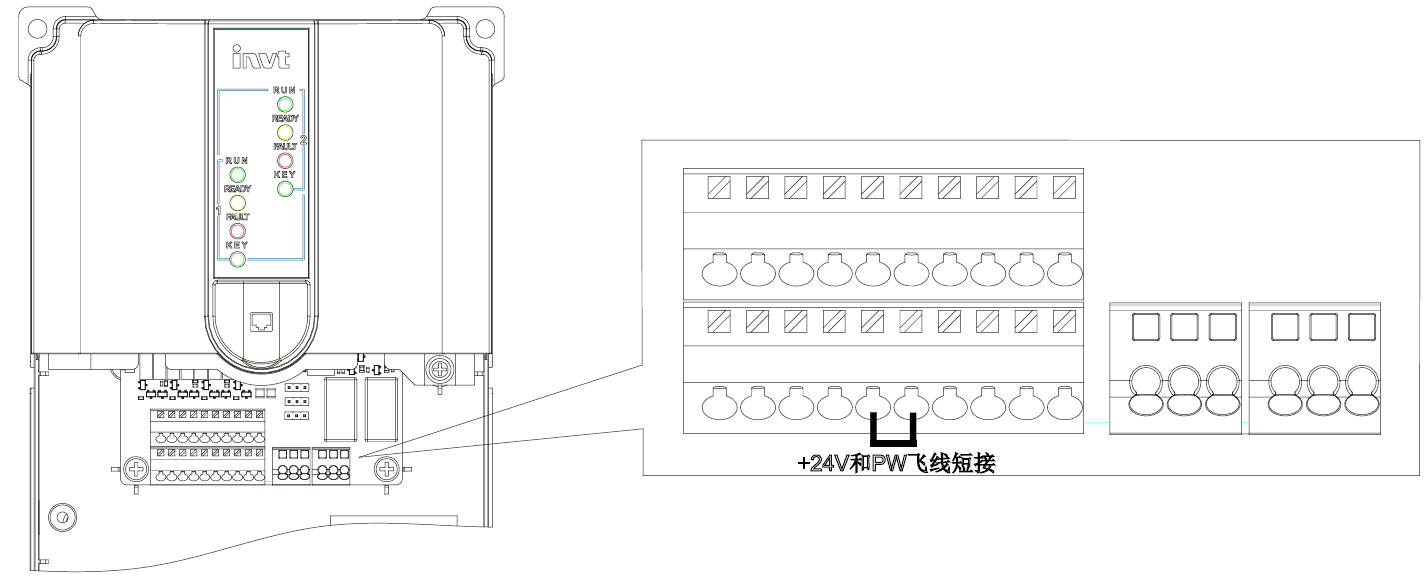

图 3.6跳线短接位置示意图
当输入信号来自NPN晶体管时，请根据使用的电源，如图所示设定跳线。

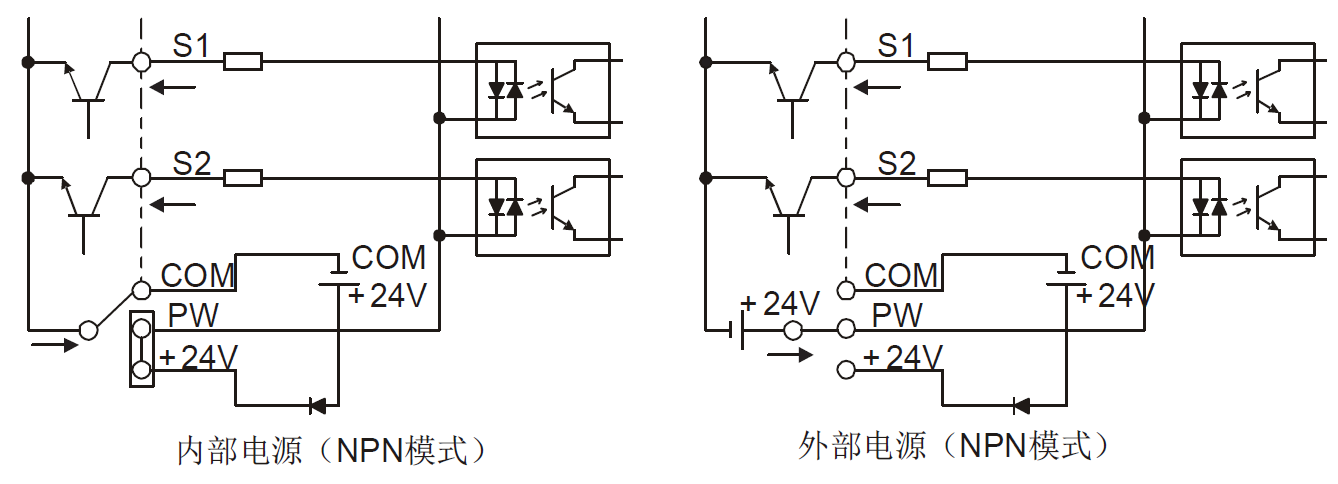

图 3.7 NPN模式示意图
当输入信号来自PNP晶体管时，请根据使用的电源，如图所示设定跳线。

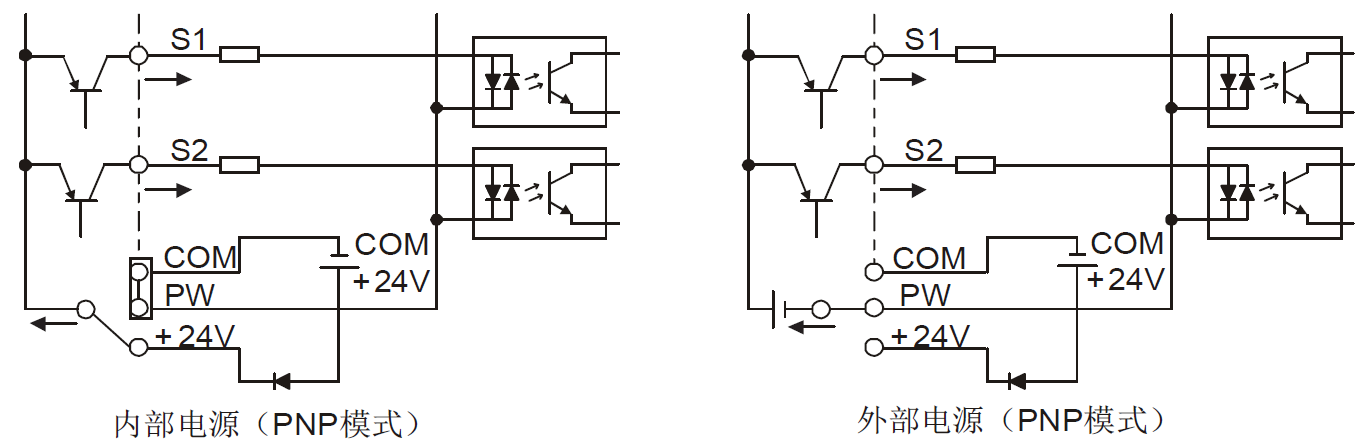

图 3.8 PNP模式示意图
