本章给出Goodrive18系列二合一变频器的壁挂安装尺寸图，单位：mm。

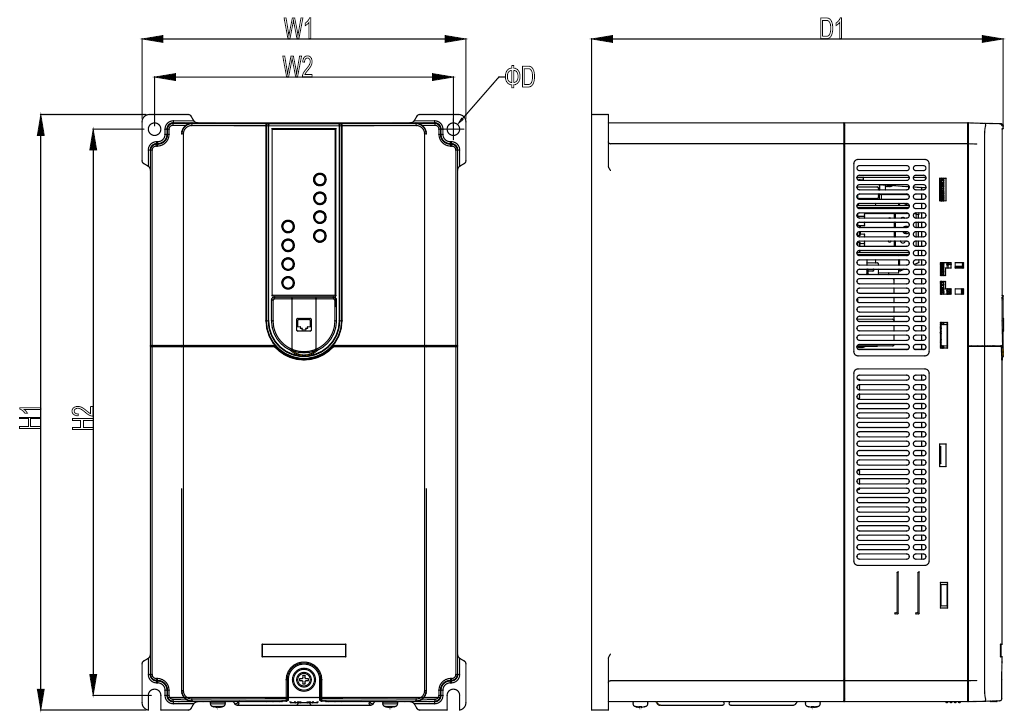

图 B.1壁挂安装示意图
变频器型号 | W1 | W2 | H1 | H2 | D1 | 安装孔径(d) |
GD18-0R7-4-2 | 107.5 | 97 | 195.3 | 184 | 164.5 | 5 |
GD18-1R5-4-2 | 107.5 | 97 | 195.5 | 184 | 164.5 | 5 |
GD18-2R2-4-2 | 138 | 127 | 224 | 211 | 190 | 5 |
GD18-004-4-2 | 138 | 127 | 224 | 211 | 190 | 5 |
GD18-5R5-4-2 | 155 | 143 | 285 | 271 | 196.2 | 6 |
GD18-7R5-4-2 | 155 | 143 | 285 | 271 | 196.2 | 6 |
