C.3.1 动力电缆
输入功率电缆和电机电缆的尺寸应该符合当地的规定。
注意：如果电机电缆屏蔽层的导电性能不能满足要求，必须使用单独的PE导体。
C.3.2 控制电缆
所有的模拟控制电缆和用于频率输入的电缆必须使用屏蔽电缆。
继电器电缆需使用带有金属编织屏蔽层的电缆。
键盘需使用网线连接，对于电磁环境比较复杂的场所，建议使用带屏蔽的网线。
注意：
1、 模拟信号和数字信号使用不同的电缆分开走线。
2、 在连接变频器的输入动力电缆之前，请按照当地的法规检查输入动力电缆的绝缘。
表 C.1电缆和接线端子选型表
变频器型号 | 推荐电缆尺寸（mm2） | 推荐端子型号 | ||||
RST | U1V1W1/ U2V2W2 | PE | RST | U1V1W1/ U2V2W2 | PE | |
GD18-0R7-4-2 | 0.75 | 0.75 | Y 1.25－3 | Y 1.25－3 | Y 1.25－3 | |
GD18-1R5-4-2 | 1 | 0.75 | 1 | Y 1.25－3 | Y 1.25－3 | Y 1.25－3 |
GD18-2R2-4-2 | 1 | 0.75 | 1 | YL 1.25-4 | YL 1.25-4 | YL 1.25-4 |
GD18-004-4-2 | 4 | 1 | 4 | Y3.5-4 | YL 1.25-4 | Y3.5-4 |
GD18-5R5-4-2 | 6 | 1.5 | 6 | YL5.5-5 | YL 1.25-4 | YL5.5-5 |
GD18-7R5-4-2 | 10 | 2.5 | 10 | YL 8-5 | YL 2-4 | YL 8-5 |
表 C.2主回路端子螺丝规格和紧固力矩
变频器型号 | 端子螺丝规格 | 紧固力矩（Nm） | ||||
RST | U1V1W1/ U2V2W2 | PE | RST | U1V1W1/ U2V2W2 | PE | |
GD18-0R7-4-2 | M3 | M3 | 1.18 | 0.6 | ||
GD18-1R5-4-2 | M3 | M3 | 1.18 | 0.6 | ||
GD18-2R2-4-2 | M4 | M4 | 1.18 | 1.2 | ||
GD18-004-4-2 | M4 | M4 | 1.18 | 1.2 | ||
GD18-5R5-4-2 | M5 | M4 | M5 | 2.26 | 1.5 | 2.5 |
GD18-7R5-4-2 | M5 | M4 | M5 | 2.26 | 1.5 | 2.5 |

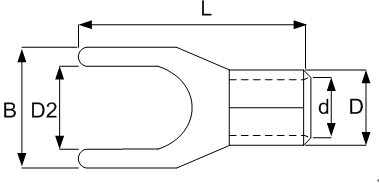

图 C.1 Y型端子示意图
表 C.3 Y型端子尺寸表
端子型号 | 螺栓口直径D2 | B | L | Dφ | dφ | 适配导线截面 | |
单位：mm | 单位：mm² | ||||||
Y 1.25－3 | 3.2 | 5.7 | 16.0 | 3.4 | 1.7 | 0.5～1.5 | |
YL 1.25-4 | 4.3 | 8.1 | 16.0 | 3.4 | 1.7 | 0.5～1.5 | |
YL 2-4 | 4.3 | 8.1 | 16.0 | 4.1 | 2.3 | 1.5～2.5 | |
Y3.5-4 | 4.3 | 8.0 | 18.3 | 5.0 | 3.0 | 2.5～4 | |
YL5.5-5 | 5.3 | 9.0 | 18.2 | 5.6 | 3.4 | 4～6 | |
YL 8-5 | 5.3 | 9.0 | 20.8 | 7.2 | 4.5 | 6～10 | |
注意：
1、 主回路用的推荐电缆尺寸可在环境温度为40摄氏度以下、接线距离为100m以下以及额定电流值的条件下使用。
2、 推荐使用Y型端子，且端子的尺寸“B”小于变频器主回路端子的宽度。
3、 如控制电缆和动力电缆必须交叉，必须保证控制电缆和动力电缆之间的夹角为90°。
4、 如果电机内部潮湿，绝缘电阻会减小。如果怀疑有湿气，应干燥电机并重新测量。
