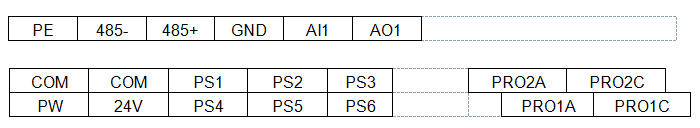

GD350可编程扩展卡上端子排布如下:
各端子的含义描述如下表
表 2.2 端子含义
类别 | 端子标识 | 端子名称 | 端子功能描述 |
电源 | PW | 外部电源 | 由外部向内部提供输入开关量工作电源; 电压范围:12~24V; PW与+24V出厂短接。 |
24V | 内部电源 | 内部输出电源,100mA | |
公共端/地 | COM | +24V公共端 | +24V公共端,如PS1连接 COM表示PS1接通 |
GND | 模拟地 | +10V的参考零电位 | |
PE | 接地端子 | 接地端子 | |
开关量输入 | PS1 | 开关量输入1 | 1、内部阻抗:4kΩ; 2、可接受12~30V电压输入; 3、该端子为双向输入端子; 4、最大输入频率:1kHz。 5、源型、漏型输入均可,但输入类型必须相同 |
PS2 | 开关量输入2 | ||
PS3 | 开关量输入3 | ||
PS4 | 开关量输入4 | ||
PS5 | 开关量输入5 | ||
PS6 | 开关量输入6 | ||
模拟量输入输出 | AI1 | 模拟量输入1 | 1、输入范围: AI1电压电流可选0~10V,0~20mA; 2、输入阻抗:电压输入时20kΩ,电流输入时250Ω; 3、电压或电流输入由跳线设定; 4、分辨率:在10V对应50Hz时,最小分辨率5mV。 5、误差±1%,25℃,满量程 |
AO1 | 模拟量输出1 | 1、输出范围:0~10V电压或0~20mA电流; 2、电压或电流输出由跳线设定; 3、误差±1%,25℃,满量程 | |
继电器输出 | PRO1A | 继电器1常开触点 | 1、触点容量:2A/AC250V,1A/DC30V; 2、不可用作高频开关输出。 |
PRO1C | 继电器1公共触点 | ||
PRO2A | 继电器2常开触点 | ||
PRO2C | 继电器2公共触点 | ||
通讯 | 485+ | 485通讯端子 | 485通讯端口,可通过Auto Station设置为主站或从站功能,差分信号输出,485通讯的120Ω终端匹配电阻通过跳线选择接入。 |
485- |
注意:
以上跳线接入的跳线位置均在PE、485-、485+、GND、AI1、AO1端子排的旁边;
“AI/AV”分别为模拟量输入AI1的电流型和电压型选择,通过与J2跳线来选择输入类型;
“AIO/AVO”分别为模拟量输出AO1的电流型和电压型选择,通过与J5跳线来选择输出类型;
标识为“120”是120Ω终端电阻,通过与J1跳线来连接。默认情况下,J1接NC,J2接AV,J5接AVO。

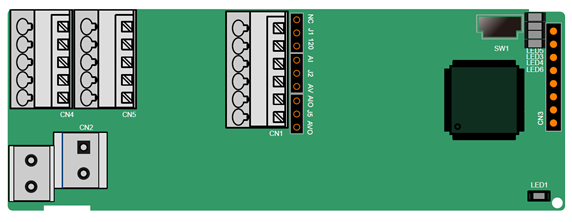

图 2.2可编程扩展卡
