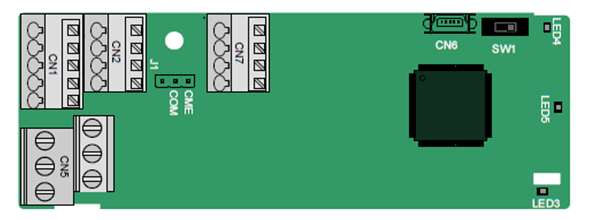

对外端子排布如下，SW1为可编程扩展卡的运行停止开关，CN6为程序下载口，采用标准的USB线连接电脑即可，出厂时COM与CME通过J1短接。
PY1 | PY2 | CME | COM |
COM | PS1 | PS2 | PS3 | PRO1A | PRO1B | PRO1C | |||||
PW | +24V | PS4 | PS5 | PS6 | PRO2A | PRO2C | |||||
指示灯定义：
指示灯位号 | 定义 | 功能 |
LED3 | 状态灯 | 扩展卡与控制板正在建立连接：LED3常亮； 扩展卡与控制板连接正常：LED3周期性闪烁（周期1秒，亮0.5秒，灭0.5秒）； 扩展卡与控制板断开连接：LED3常灭。 |
LED4 | PLC运行状态灯 | 拨码开关拨到RUN，则常亮（PLC运行），拨到STOP，则常灭（PLC停止运行）。 |
LED5 | 电源灯 | 通讯卡从控制板得电后即点亮。 |
EC-PC501-00可以替代部分微小型PLC应用，采用国际主流的开发环境，支持IL（指令语言）、ST（结构文本）、FBD（功能模块图）、LD（梯形图 ）、CFC（连续功能图）、SFC（顺序功能图）6种编程语言，具有128kB用户程序存储空间，64kB数据存储空间，方便客户进行二次开发，满足定制化需求；
EC-PC501-00具有6路开关量输入、2路开关量输出和两路继电器输出，继电器输出采用欧式螺接端子，其它均采用弹簧式接线端子，方便使用。
EC-PC501-00端子功能说明：
类别 | 端子标识 | 端子名称 | 端子功能描述 |
电源 | PW | 外部电源 | 由外部向内部提供输入开关量工作电源； 电压范围：12～30V； PW与+24V出厂短接。 |
数字量输入输出 | PS1—COM | 开关量输入1 | 1、内部阻抗：3.3kΩ； 2、可接受12～30V电压输入； 3、该端子为双向输入端子； 4、最大输入频率：1kHz。 |
PS2—COM | 开关量输入2 | ||
PS3—COM | 开关量输入3 | ||
PS4—COM | 开关量输入4 | ||
PS5—COM | 开关量输入5 | ||
PS6—COM | 开关量输入6 | ||
PY1—CME | 开关量输出1 | 1、开关容量：50mA/30V； 2、输出频率范围：0-1kHz； 3、CME与COM出厂通过J1短接。 | |
PY2—CME | 开关量输出2 | ||
继电器输出 | PRO1A | 继电器1常开触点 | 1、触点容量：3A/AC250V，1A/DC30V； 2、不可用作高频开关输出。 |
PRO1B | 继电器1常闭触点 | ||
PRO1C | 继电器1公共触点 | ||
PRO2A | 继电器2常开触点 | ||
PRO2C | 继电器2公共触点 |
可编程扩展卡的使用说明详见《GD350系列变频器可编程扩展卡说明书》。
