C.3.1 壁挂安装尺寸

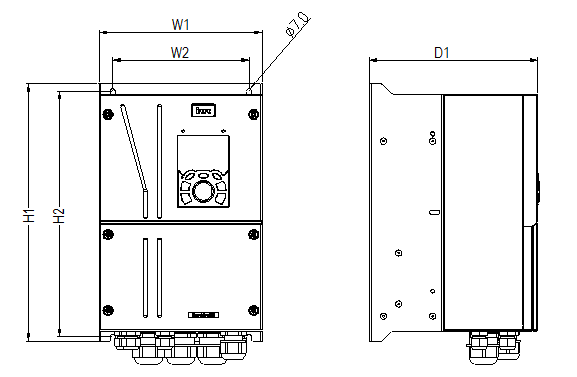

图 C–2 004G/5R5P~022G/030P壁挂安装示意图
表 C–1壁挂安装尺寸表
变频器型号 | W1 | W2 | H1 | H2 | D1 | 安装 孔径 | 固定 螺钉 | 净重 （kg） | 毛重 （kg） |
004G/5R5P~5R5G/7R5P | 196 | 164 | 296 | 282 | 212 | 6 | M5 | 7 | 8.5 |
7R5G/011P~015G/018P | 223 | 187 | 352 | 335.5 | 231 | 7 | M6 | 10.6 | 12.5 |
018G/022P~022G/030P | 274 | 234 | 399 | 380.5 | 231 | 7 | M6 | 17.7 | 20.1 |

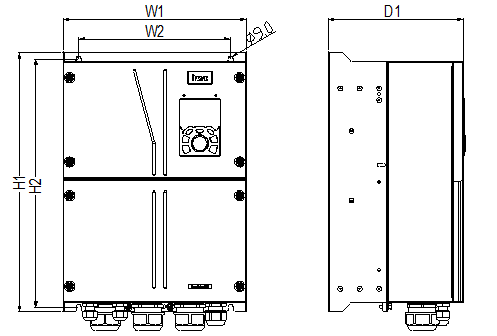

图 C–3 030G/037P~037G/045P壁挂安装示意图
表 C–2壁挂安装尺寸表
变频器型号 | W1 | W2 | H1 | H2 | D1 | 安装 孔径 | 固定 螺钉 | 净重 （kg） | 毛重 （kg） |
030G/037P~037G/045P | 318 | 263 | 447 | 426.5 | 235 | 9 | M8 | 23.4 | 26.1 |

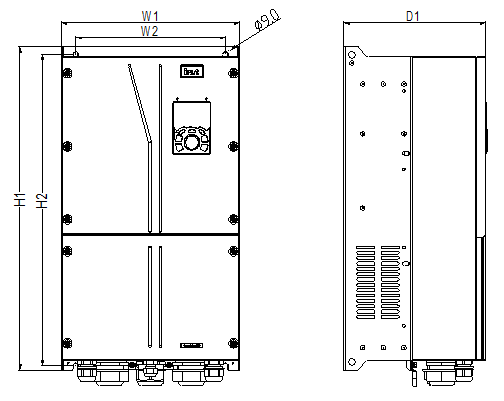

图 C–4 045G/055P~055G/075P壁挂安装示意图
表 C–3壁挂安装尺寸表
变频器型号 | W1 | W2 | H1 | H2 | D1 | 安装 孔径 | 固定 螺钉 | 净重 （kg） | 毛重 （kg） |
045G/055P | 338 | 283 | 610 | 588.5 | 269 | 9 | M8 | 38 | 42 |
055G/075P | 338 | 283 | 610 | 588.5 | 269 | 9 | M8 | 41 | 44.8 |

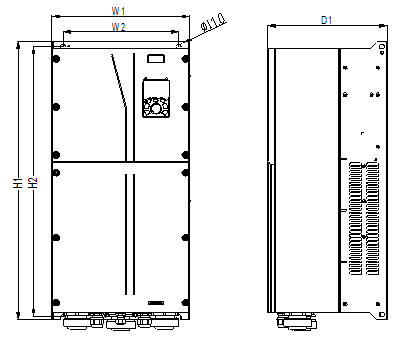

图 C–5 075G/090P~110G/132P壁挂安装示意图
表 C–4 壁挂安装尺寸表
变频器型号 | W1 | W2 | H1 | H2 | D1 | 安装 孔径 | 固定 螺钉 | 净重 （kg） | 毛重 （kg） |
075G/090P~110G/132P | 370 | 310 | 750 | 727 | 320 | 11 | M10 | 54.3 | 67.2 |
C.3.2 法兰安装尺寸

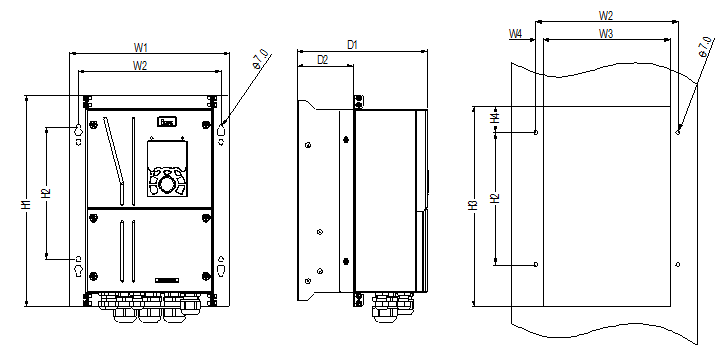

图 C–6 004G/5R5P~022G/030P法兰安装示意图
表 C–5法兰安装尺寸表
变频器型号 | W1 | W2 | W3 | W4 | H1 | H2 | H3 | H4 | D1 | D2 | 安装 孔径 | 固定 螺钉 | 净重 （kg） | 毛重 （kg） |
004G/5R5P~5R5G/7R5P | 256 | 232 | 212.6 | 9.7 | 328 | 213.5 | 298 | 29 | 212 | 78.5 | 6 | M5 | 7 | 8.5 |
7R5G/011P~015G/018P | 283 | 253 | 233.6 | 9.7 | 374 | 233.5 | 354 | 47 | 231 | 100.5 | 7 | M6 | 10.6 | 12.5 |
018G/022P ~022G/030P | 334 | 310 | 290.6 | 9.7 | 433 | 273.5 | 401 | 50.5 | 231 | 100.5 | 7 | M6 | 17.7 | 20.1 |

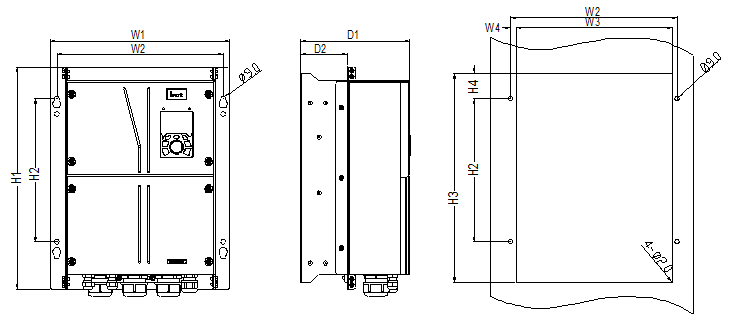

图 C–7 030G/037P~037G/045P法兰安装示意图
表 C–6法兰安装尺寸表
变频器型号 | W1 | W2 | W3 | W4 | H1 | H2 | H3 | H4 | D1 | D2 | 安装 孔径 | 固定 螺钉 | 净重 （kg） | 毛重 （kg） |
030G/037P~037G/045P | 386 | 358 | 335.6 | 11.2 | 477 | 307 | 449 | 54.5 | 212 | 78.5 | 9 | M8 | 23.4 | 26.1 |

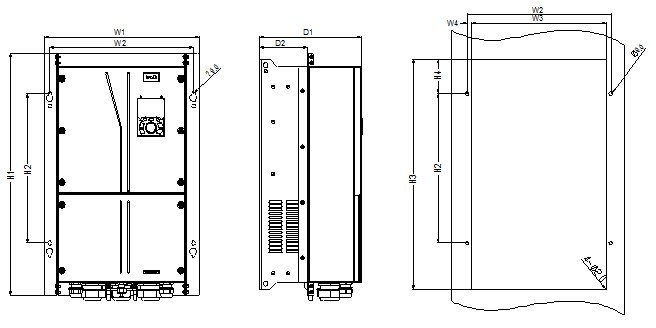

图 C–8 037G/045P~055G/075P法兰安装示意图
表 C–7法兰安装尺寸表
变频器型号 | W1 | W2 | W3 | W4 | H1 | H2 | H3 | H4 | D1 | D2 | 安装 孔径 | 固定 螺钉 | 净重 （kg） | 毛重 （kg） |
045G/055P | 410 | 380 | 335.6 | 12.2 | 644 | 397 | 612 | 91 | 269 | 126.5 | 9 | M8 | 38 | 42 |
055G/075P | 410 | 380 | 335.6 | 12.2 | 644 | 397 | 612 | 91 | 269 | 126.5 | 9 | M8 | 41 | 44.8 |
