D.4.1 动力电缆

输入功率电缆和电机电缆的尺寸应该符合当地的规定。

• 输入动力电缆和电机电缆必须能承受对应的负载电流；

• 电机电缆持续工况下的最高额定温度裕度不应该低于70°C；

• PE接地导体的导电性能和相导体的导电能力相同，30kW以上机型，其PE接地导体的截面积可略小于推荐截面积值。；

• 关于EMC的要求，请参见“技术数据”。

为了满足CE对EMC的要求，必须采用对称屏蔽电机电缆（参见下图）。

对于输入电缆可以采用四芯电缆，但还是推荐使用屏蔽对称电缆。与四芯电缆相比，使用对称屏蔽电缆除了可以减小电机电缆流过的电流和损耗之外，     还可以减小电磁辐射。

注意：如果电机电缆屏蔽层的导电性能不能满足要求，必须使用单独的PE导体。

为了能起到保护导体的作用，当屏蔽线和相导体采用相同的材料时，屏蔽线的截面积必须和相导体的截面积相同，目的是降低接地电阻，使阻抗连续性更好。。

为了有效抑制射频干扰的发射和传导，屏蔽线的导电性能必须至少是相导体导电性的1/10。对于铜制或铝制屏蔽层，此项要求非常容易满足。变频器电机电缆的最低要求如下图所示。电缆中包含一层螺旋状铜带。屏蔽层越紧越好，因为越紧就越能有效抑制电磁干扰的辐射。

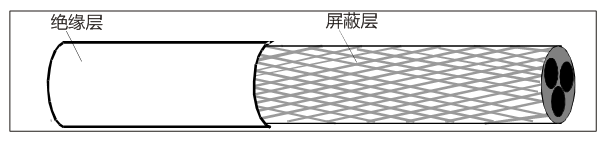

图 D–1电缆剖面

D.4.2 控制电缆

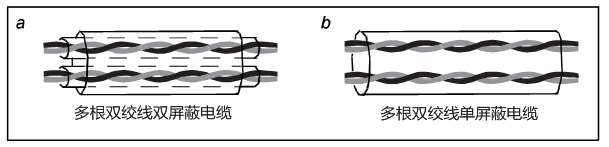

所有的模拟控制电缆和用于频率输入的电缆必须使用屏蔽电缆。模拟信号电缆使用双绞双屏蔽电缆（图a）。每个信号采     用一对单独的屏蔽双绞线对。不同的模拟信号不要使用同一根地线。

图 D–2动力电缆布线

对于低压数字信号来说，最好选择双层屏蔽的电缆，但是也可以采用单层屏蔽的或者无屏蔽的绞线对（图b）。然而，对于频率信号来说，只能采用屏蔽电缆。

继电器电缆需使用带有金属编织屏蔽层的电缆。

键盘需使用网线连接，对于电磁环境比较复杂的场所，建议使用带屏蔽的网线。

注意：模拟信号和数字信号使用不同的电缆分开走线。

在出厂前，每个变频器都进行过主电路对机壳的绝缘耐压测试。而且，变频器内部有限压电路，可以自动切断测试电压。因此不需要对变频器及其部件进行任何耐压或者绝缘电阻测试（例如高压绝缘试验或者用兆欧表测试绝缘电阻）。

注意：在连接变频器的输入动力电缆之前，请按照当地的法规检查输入动力电缆的绝缘。

表 D–1推荐电缆尺寸

注意：

1、 “/”左边和右边的数字，分别表示G型机和P型机的推荐器件参数；

2、 主回路用的推荐电缆尺寸可在环境温度为40摄氏度以下、接线距离为100m以下以及额定电流值的条件下使用；

3、 端子PB、（+）、（-）为连接制动选配件所用的端子。

D.4.3 电缆布线

电机电缆的走线一定要远离其他电缆的走线。几个变频器的电机电缆可以并排布线。建议将电机电缆、输入动力电缆和控制电缆分别布在不同的线槽中。避免其他电缆和电机电缆并排走线的原因是：变频器输出的du/dt会增加对其他电缆的电磁干扰。

如果控制电缆和动力电缆必须交叉，那么必须保证控制电缆和动力电缆之间的夹角为90度。

电缆线槽之间必须保持良好的连接，并且接地良好。铝制线槽可以使局部等电位。

电缆布线图如下图所示。

图 D–3布线距离

D.4.4 绝缘检查

在运行之前，请检查电机和电机电缆绝缘：

1、 保证电机电缆已经连接到电机上，然后将电机电缆从变频器的输出端子 U、V和W上拆下。

2、 用500VDC兆欧表测量每相导体和保护接地导体之间的绝缘电阻。电机的绝缘电阻，请参考制造商说明。

注意：如果电机内部潮湿，绝缘电阻会减小。如果怀疑有湿气，应干燥电机并重新测量。
