4.4.1 基本控制回路接线图

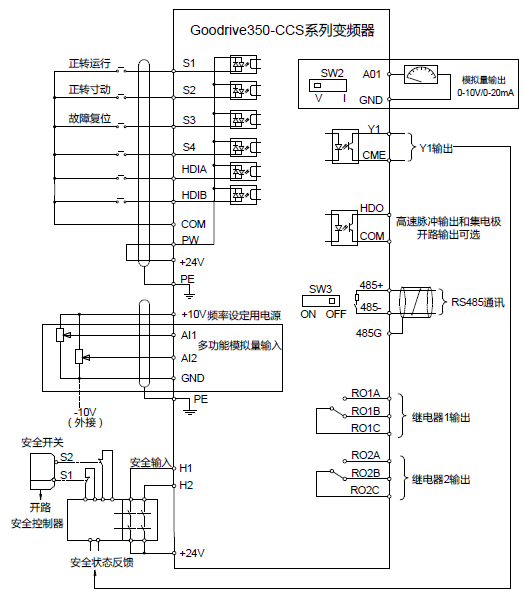

图 4‑14 控制回路接线图

注意:控制板上端子全部接线时,若过线板出线孔空间不够,请剪开下面盖上的敲落孔用于出线。若不以出线为目的打开敲落孔,发生危险,本公司不承担任何责任。

端子名称

说明

+10V

本机提供的+10.5V电源。

AI1

输入范围:AI1电压电流可选0~10V,0~20mA;

AI2:-10V~+10V电压;

输入阻抗:电压输入时20kΩ,电流输入时250Ω;

AI1电压或电流输入由功能码P05.50切换设定;

分辨率:在10V对应50Hz时,最小分辨率5mV;

25℃,输入5V或10mA以上时,误差±0.5%。

AI2

GND

+10.5V的参考零电位

AO1

输出范围:0~10V电压或0~20mA电流;

电压或电流输出由拨码开关SW2设定;

25℃,输出5V或10mA以上时,误差±0.5%。

RO1A

RO1继电器输出;RO1A常开,RO1B常闭,RO1C公共端;

触点容量:3A/AC250V,1A/DC30V。

RO1B

RO1C

RO2A

RO2继电器输出,RO2A常开,RO2B常闭,RO2C公共端;

触点容量:3A/AC250V,1A/DC30V。

RO2B

RO2C

HDO

开关容量:50mA/30V;

输出频率范围:0~50kHz;

占空比50%。

COM

+24V的公共端

CME

开路集电极输出的公共端,出厂时与COM短接

Y1

开关容量:50mA/30V;

输出频率范围:0~1kHz。

485+

485通讯端口,485差分信号端口,标准485通讯接口请使用双绞线屏蔽线,485通讯的120欧终端匹配电阻通过拨码开关SW3选择接入。

485-

PE

接地端子

PW

由外部向内部提供输入开关量工作电源;

电压范围:12~30V。

24V

变频器提供用户电源,最大输出电流200mA

COM

+24V的公共端

S1

开关量输入1

1、 内部阻抗:3.3kΩ

2、 可接受12~30V电压输入

3、 该端子为双向输入端子,支持NPN和PNP接法

4、 最大输入频率:1kHz

5、 全部为可编程数字量输入端子,用户可通过功能码设定端子功能

S2

开关量输入2

S3

开关量输入3

S4

开关量输入4

HDIA

除有S1~S4功能外,还可作为高频脉冲输入通道;

最大输入频率:50kHz;

占空比:30%~70%;

支持24V电源的正交编码器输入,具有测速功能。

HDIB

+24V—H1

STO输入1

1、 安全转矩停止(STO)冗余输入,外接常闭触点,触点断开时STO动作,变频器停止输出;

2、 安全输入信号线使用屏蔽线,接线长度控制在25米以内;

3、 出厂时H1、H2端子均与+24V短接,使用STO功能时需要将端子上的短接片拆除。

+24V—H2

STO输入2

4.4.2 输入/输出信号连接图

请利用U型短接片设定NPN模式/PNP模式以及内部/外部电源的选择。出厂时设定为NPN内部模式。


图 4‑15 U型短接位置示意图

 注意:USB接口可用来升级软件,键盘接口可用来接外引键盘,但本机键盘和外引键盘只能同时使用一个。

当输入信号来自NPN晶体管时,请根据使用的电源,按图设置+24V和PW之间的U型短接片。


图 4‑16 NPN模式示意图




当输入信号来自PNP晶体管时,请根据使用的电源,如图所示设定U型短接片。


图 4‑17 PNP模式示意图
