C.4.1 壁挂安装尺寸

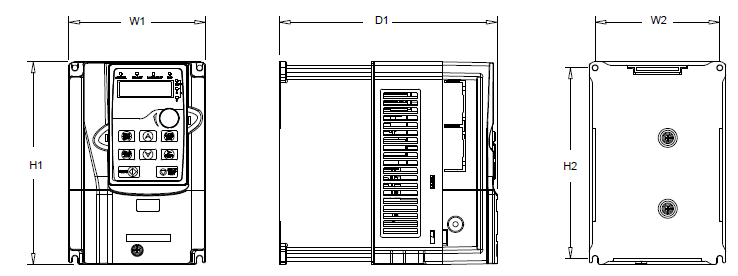

图 C‑4 380V 30-37kW 壁挂安装示意图

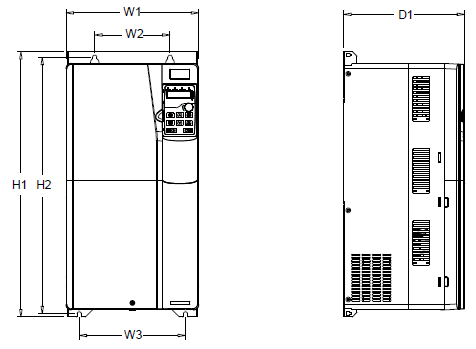

图 C‑5 380V 45-75kW 壁挂安装示意图

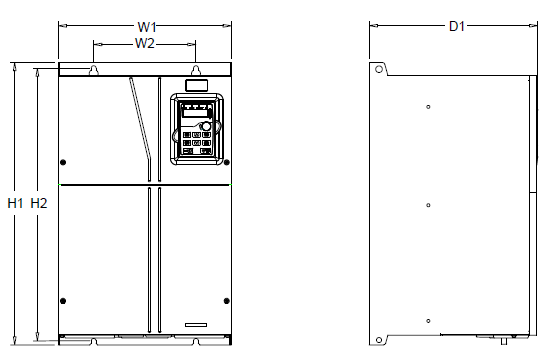

图 C‑6 380V 90-110kW壁挂安装示意图

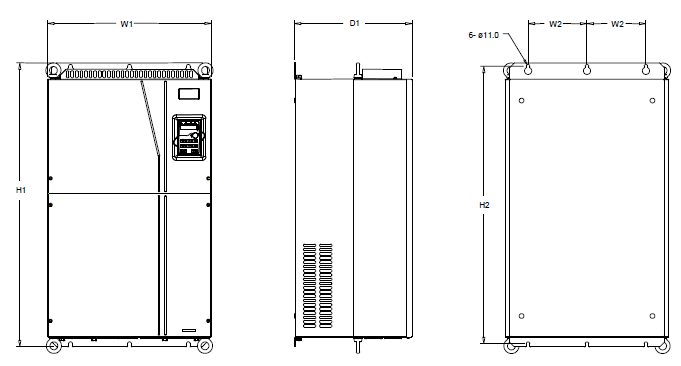

图 C‑7 380V 132-200kW壁挂安装示意图
图 C‑8 380V 220-315kW壁挂安装示意图
表 C‑1 380V壁挂安装尺寸表（单位：mm）
变频器规格 | W1 | W2 | W3 | H1 | H2 | D1 | 安装孔径 | 固定螺钉 |
30kW~37kW | 250 | 230 | - | 400 | 380 | 223 | 6 | M5 |
45kW~75kW | 282 | 160 | 226 | 560 | 542 | 258 | 9 | M8 |
90kW~110kW | 338 | 200 | - | 554 | 535 | 330 | 10 | M8 |
132kW~200kW | 500 | 180 | - | 870 | 850 | 360 | 11 | M10 |
220kW~315kW | 680 | 230 | - | 960 | 926 | 380 | 13 | M12 |
C.4.2 法兰安装尺寸

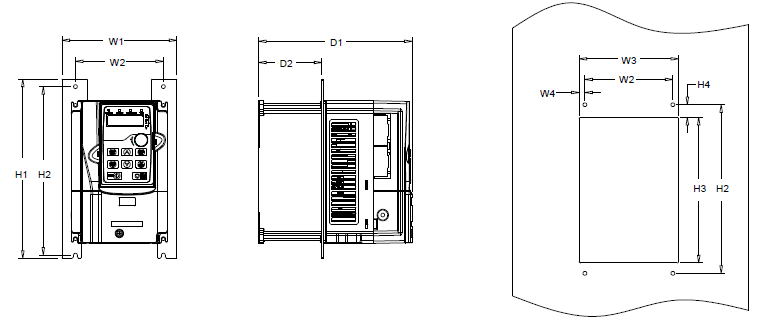

图 C‑9 380V 30-75kW法兰安装示意图

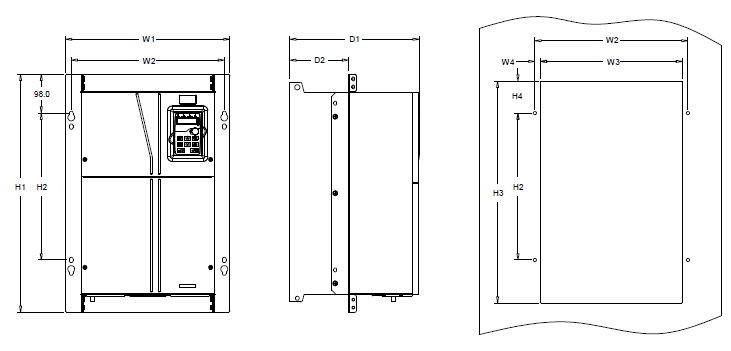

图 C‑10 380V 90-110kW法兰安装示意图

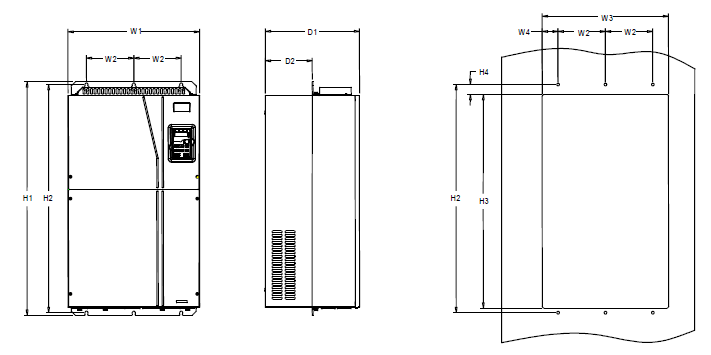

图 C‑11 380V 132-200kW法兰安装示意图
表 C‑2 380V法兰安装尺寸表（单位：mm）
变频器规格 | W1 | W2 | W3 | W4 | H1 | H2 | H3 | H4 | D1 | D2 | 安装 孔径 | 固定 螺钉 |
30kW~37kW | 316 | 300 | 274 | 13 | 430 | 300 | 410 | 55 | 223 | 118.3 | 6 | M5 |
45kW~75kW | 352 | 332 | 306 | 12 | 580 | 400 | 570 | 80 | 258 | 133.8 | 9 | M8 |
90kW~110kW | 418.5 | 389.5 | 361 | 14.2 | 600 | 370 | 559 | 108.5 | 330 | 149.5 | 10 | M8 |
132kW~200kW | 500 | 180 | 480 | 60 | 870 | 850 | 796 | 37 | 360 | 178.5 | 11 | M10 |
C.4.3 落地安装尺寸

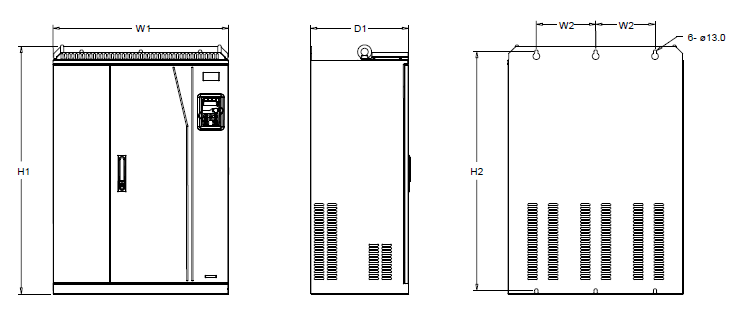

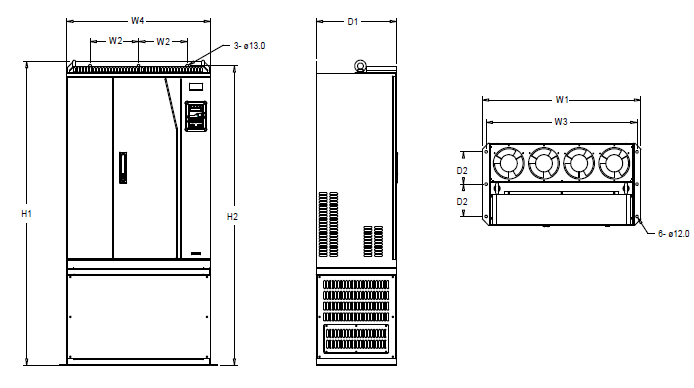

图 C‑12 380V 220-315kW落地安装示意图

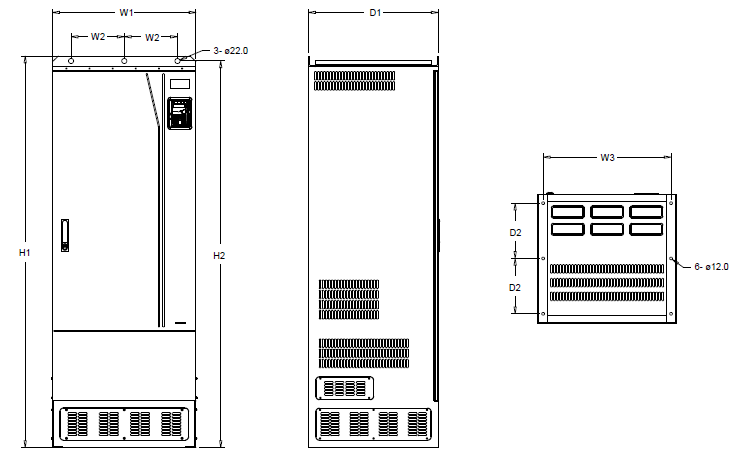

图 C‑13 380V 355-500kW落地安装示意图
表 C‑3 380V落地安装尺寸表（单位：mm）
变频器规格 | W1 | W2 | W3 | W4 | H1 | H2 | D1 | D2 | 安装孔径 | 固定螺钉 |
220kW~315kW | 750 | 230 | 714 | 680 | 1410 | 1390 | 380 | 150 | 13/12 | M12/M10 |
355kW~500kW | 620 | 230 | 572 | - | 1700 | 1678 | 560 | 240 | 22/12 | M20/M10 |
