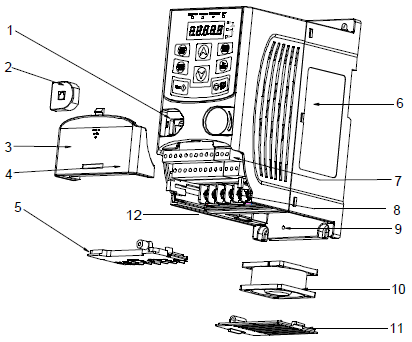

下图显示4kW(含)以下变频器的布局。(4kW为例)


2.3 三相380V 4kW(含)以下产品结构示意图

序号

名称

说明

1

外引键盘接口

用来连接外引键盘

2

外引键盘接口盖

保护外引键盘接口

3

滑盖

保护内部元器件

4

滑盖敲落孔

固定滑盖

5

过线板

保护内部元器件,固定主回路电缆

6

铭牌

详见产品铭牌章节

7

控制端子

详见安装指导章节

8

主回路端子

详见安装指导章节

9

风扇固定螺钉孔

固定风扇盖板及风扇

10

冷却风扇

详见“故障”章节

11

风扇盖板

保护风扇

12

机器条码

机器条码与铭牌上的条码一致

注意:此处机器条码在中壳位置,拆掉下盖板可见。

注意:图2.349处的安装螺钉随包装提供,具体安装按照客户需求所定。

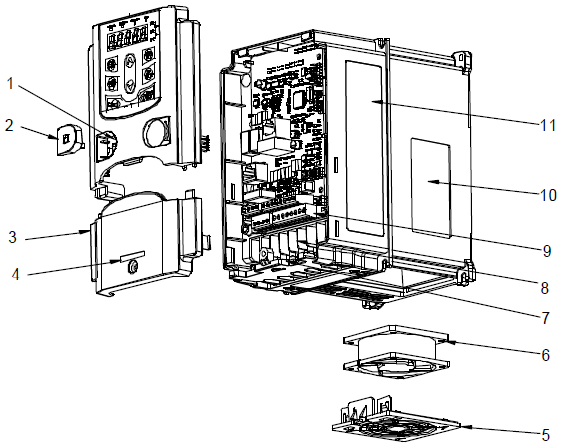

下图显示5.5kW变频器的布局。


2.4 三相380V 5.5kW产品结构示意图

序号

名称

说明

1

外引键盘接口

用来连接外引键盘

2

外引键盘接口盖

保护外引键盘接口

3

盖板

保护内部元器件

4

简易铭牌

产品铭牌

5

风扇盖板

保护风扇

6

冷却风扇

详见“故障”章节

7

机器条码

机器条码与铭牌上的条码一致

注意:此处机器条码在中壳位置,拆掉下盖板可见。

8

主回路端子

详见安装指导章节

9

控制端子

详见安装指导章节

10

铭牌

详见“产品铭牌”章节

11

散热孔贴膜

选配。加散热孔贴膜后,会使防护等级增加,但是变频器内部温度也会增加,需要降额使用变频器。

 下图显示三相380V 7.5kW(含)以上变频器的布局。(以7.5kW为例)


2.5 三相380V 7.5kW(含)以上产品结构示意图

序号

名称

说明

1

键盘接口

用来连接键盘

2

盖板

保护内部元器件

3

键盘

详见“键盘操作流程”章节

4

冷却风扇

详见“故障”章节

5

铭牌

详见“产品铭牌”章节

6

散热孔盖板

选配。加散热孔盖板后,会使防护等级增加,但是变频器内部温度也会增加,需要降额使用变频器。

7

控制端子

详见“安装指导”章节

8

主回路端子

详见“安装指导”章节

9

主回路电缆入口

固定主回路电缆

10

简易铭牌

产品铭牌

11

机器条码

机器条码与铭牌上的条码一致。

注意:此处机器条码在键盘位置,取下键盘可见。
