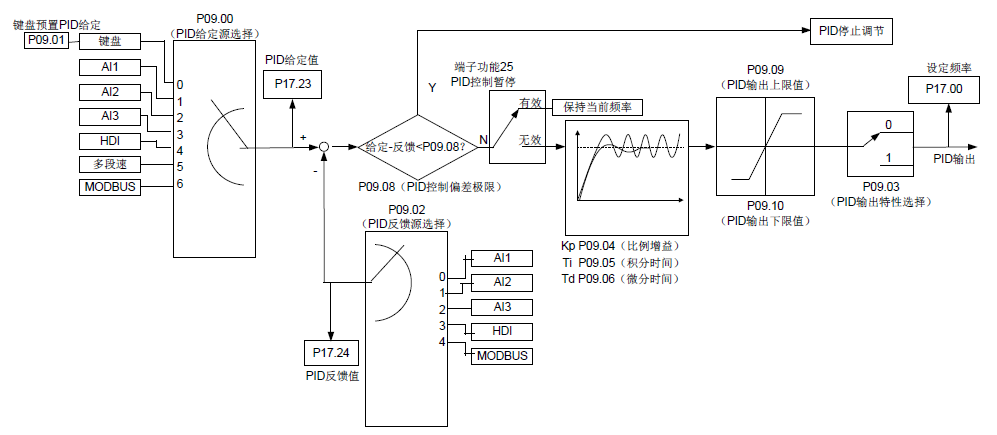

PID控制是用于过程控制的一种常用方法，通过对被控量的反馈信号与目标量信号的差量进行比例、积分、微分运算，来调整变频器的输出频率，构成负反馈系统，使被控量稳定在目标量上。适用于流量控制、压力控制及温度控制等过程控制。控制基本原理框图如下：

当频率指令选择（P00.06、P00.07）为7或者电压设定通道选择（P04.27）为6时，变频器运行模式为过程PID控制。

7.10.1 PID参数设定的一般步骤

a. 确定比例增益P

确定比例增益P时，首先去掉PID的积分项和微分项，一般是令Ti=0、Td=0（具体见PID的参数设定说明），使PID为纯比例调节。输入设定为系统允许的最大值的60%~70%，由0逐渐加大比例增益P，直至系统出现振荡；再反过来，从此时的比例增益P逐渐减小，直至系统振荡消失，记录此时的比例增益P，设定PID的比例增益P为当前值的60%~70%。比例增益P调试完成。

b. 确定积分时间Ti

比例增益P确定后，设定一个较大的积分时间数Ti的初值，然后逐渐减小Ti，直至系统出现振荡，之后在反过来，逐渐加大Ti，直至系统振荡消失。记录此时的Ti，设定PID的积分时间常数Ti为当前值的150%~180%。积分时间常数Ti调试完成。

c. 确定微分时间Td

微分时间Td一般不用设定，为0即可。

若要设定，与确定P和Ti的方法相同，取不振荡时的30%。

d. 系统空载、带载联调，再对PID参数进行微调，直至满足要求。

7.10.2 PID微调方法

设定PID控制的参数后，可以用以下的方法进行微调。

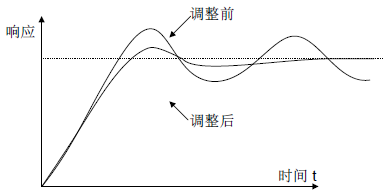

抑制超调：发生超调时，请缩短微分时间（Td），延长积分时间（Ti）。

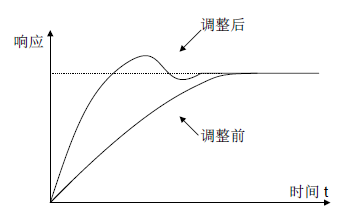

尽快使其达到稳定状态：即使发生超调，但要尽快稳定控制时，请缩短积分时间（Ti），延长微分时间（Td）。

抑制周期较长的振动：如果周期性振动的周期比积分时间（Ti）的设定值还要长时，说明积分动作太强，延长积分时间（Ti）则可抑制振动。

抑制周期较短的振动：振动周期较短，振动周期与微分时间（Td）的设定值几乎相同，说明微分动作太强。如缩短微分时间（Td），则可抑制振动。当将微分时间（Td）设定为0.00（即无微分控制），也无法抑制振动时，请减小比例增益。
