Goodrive300变频器是一种用来控制异步交流感应电机和永磁同步电机的变频器，它支持壁挂式安装、法兰式安装和落地式安装三种模式。

下图显示变频器的主回路简图。整流器将三相交流电压转换为直流电压。中间电路的电容器组稳定直流电压。逆变器将直流电压转换为交流电机使用的交流电压。在电路中的电压超过了最大限值时，制动管将把外部制动电阻连接到中间直流电路，消耗回馈的能量。

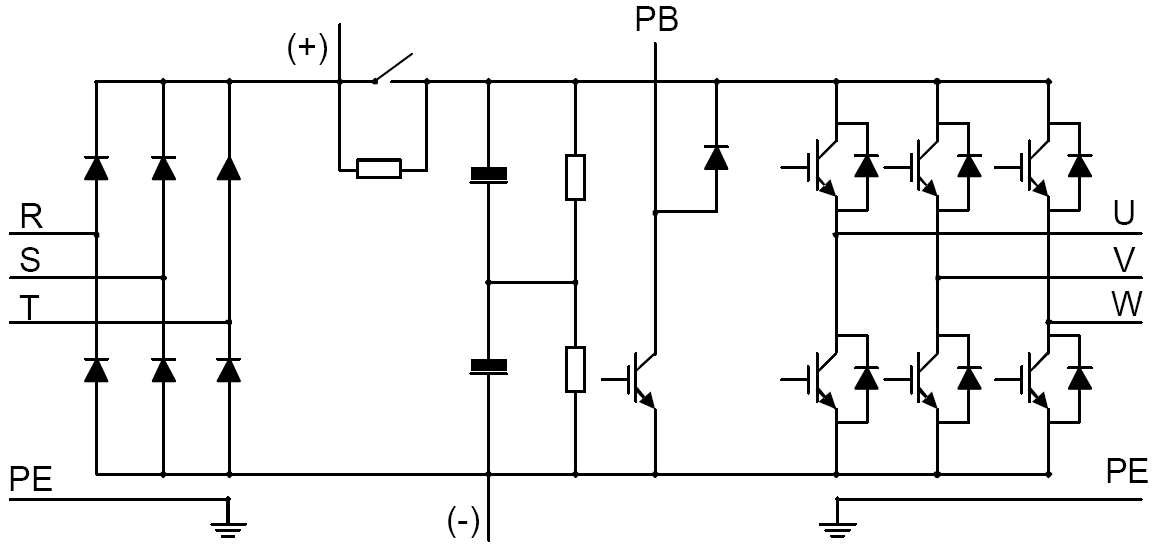

图3-1 380V（≤30kW）主回路简图

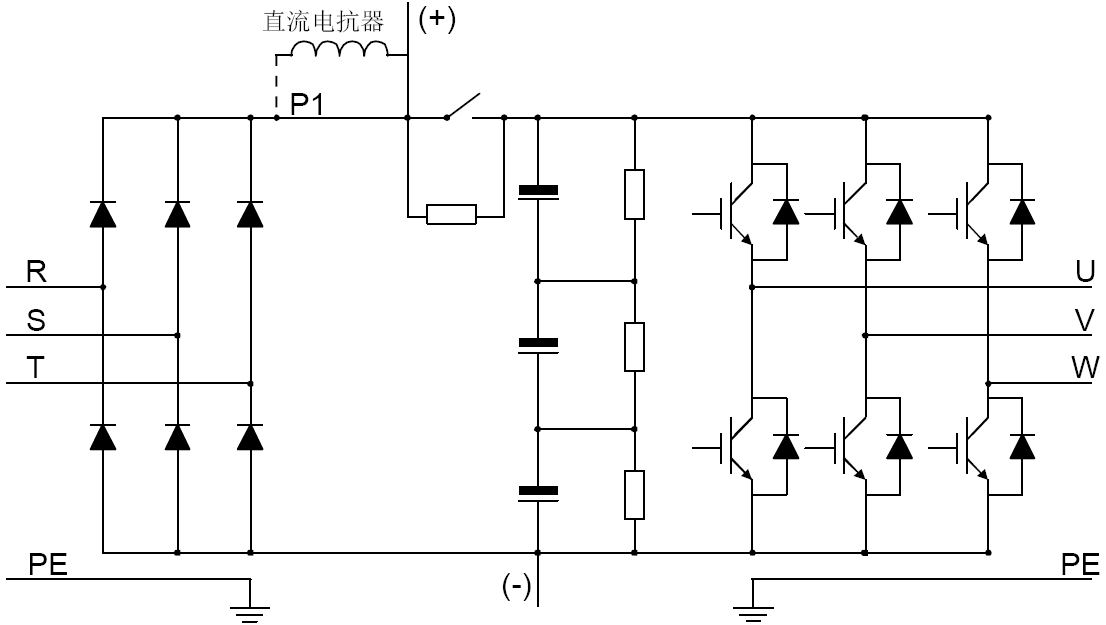

图3-2 380V（≥37kW）主回路简图

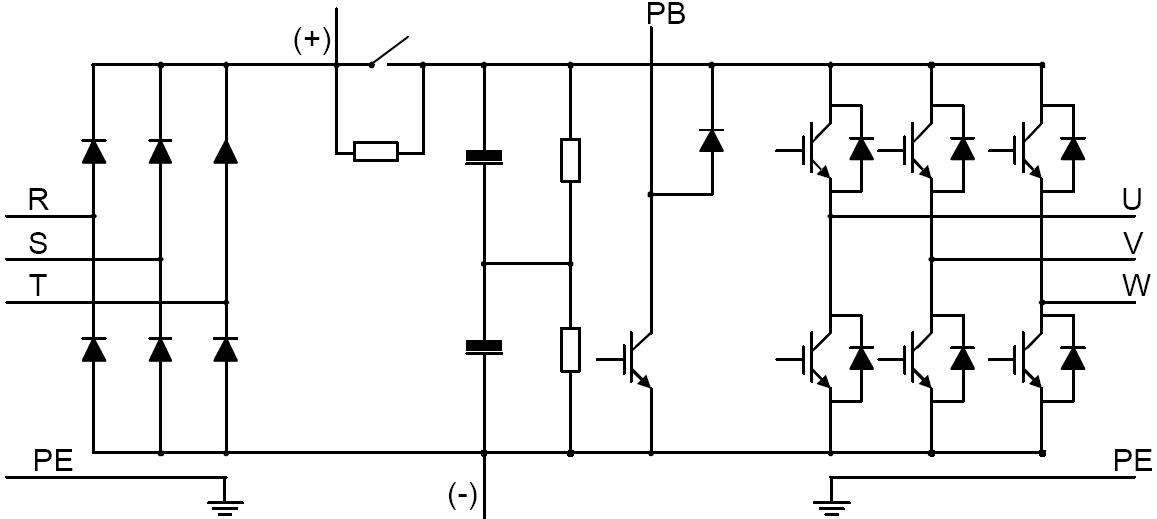

图3-3 500V（≤18.5kW）主回路简图

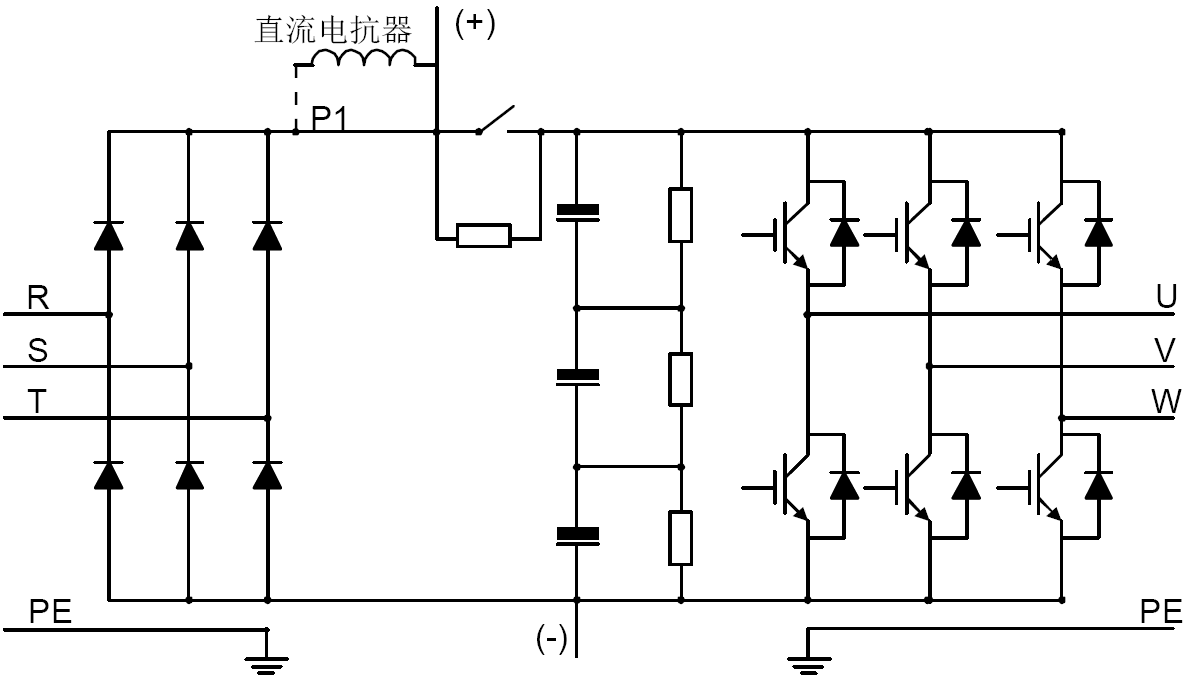

图3-4 500V（≥22kW）主回路简图

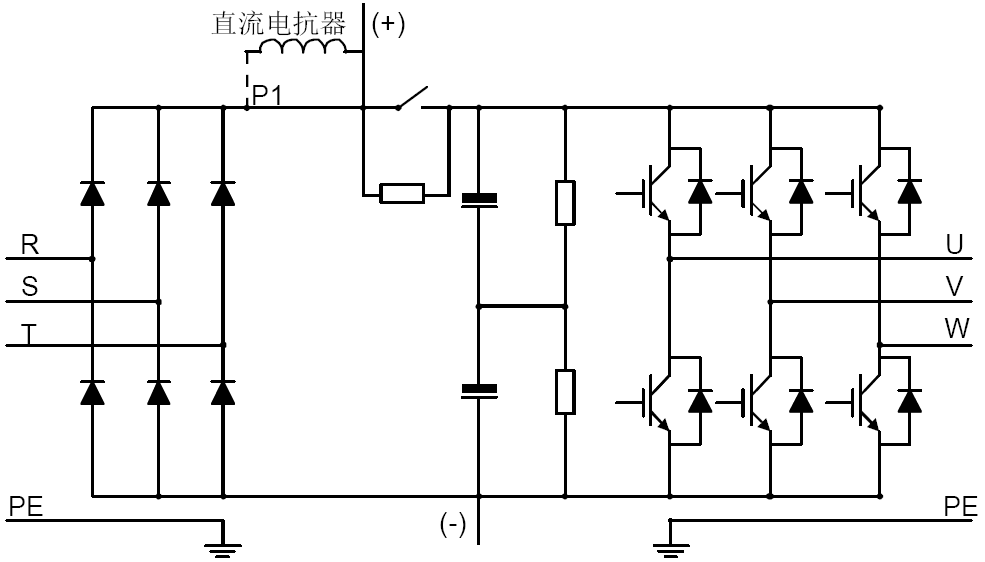

图3-5 660V主回路简图

注意：

• 380V 37kW（含）以上变频器支持外接直流电抗器，连接前，需将P1和（+）之间的短接铜排取下来。380V 37kW（含）以上变频器可外接制动单元，直流电抗器、制动单元均为选配件。

• 380V 30kW（含）以下变频器可外接制动电阻，制动电阻均为选配件。

• 500V 22kW（含）以上变频器支持外接直流电抗器，连接前，需将P1和（+）之间的短接铜排取下来。500V 22kW（含）以上变频器可外接制动单元，直流电抗器、制动单元均为选配件。

• 500V 18.5kW（含）以下变频器可外接制动电阻，制动电阻均为选配件。

• 660V 全系列变频器支持外接直流电抗器，连接前，需将P1和（+）之间的短接铜排取下来。660V全系列变频器可外接制动单元，直流电抗器、制动单元均为选配件。
