请按照第二章安装清单所列项进行检查。

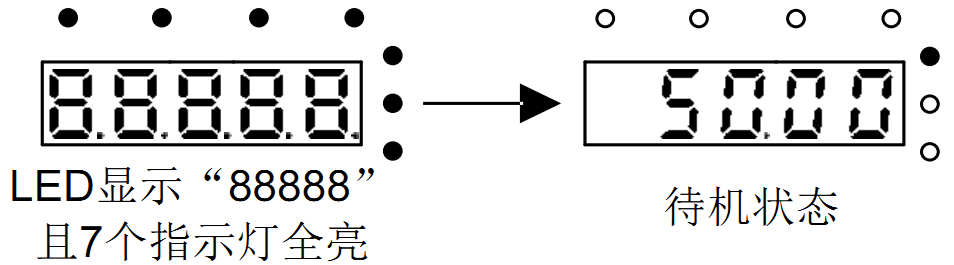

接线及电源检查确认无误后，合上变频器输入侧交流电源的空气开关，给变频器加电，变频器键盘首先显示“8.8.8.8.8.”，接触器正常吸合，当数码管显示字符变为设定频率时，表明变频器已初始化完毕，变频器处于待机状态。

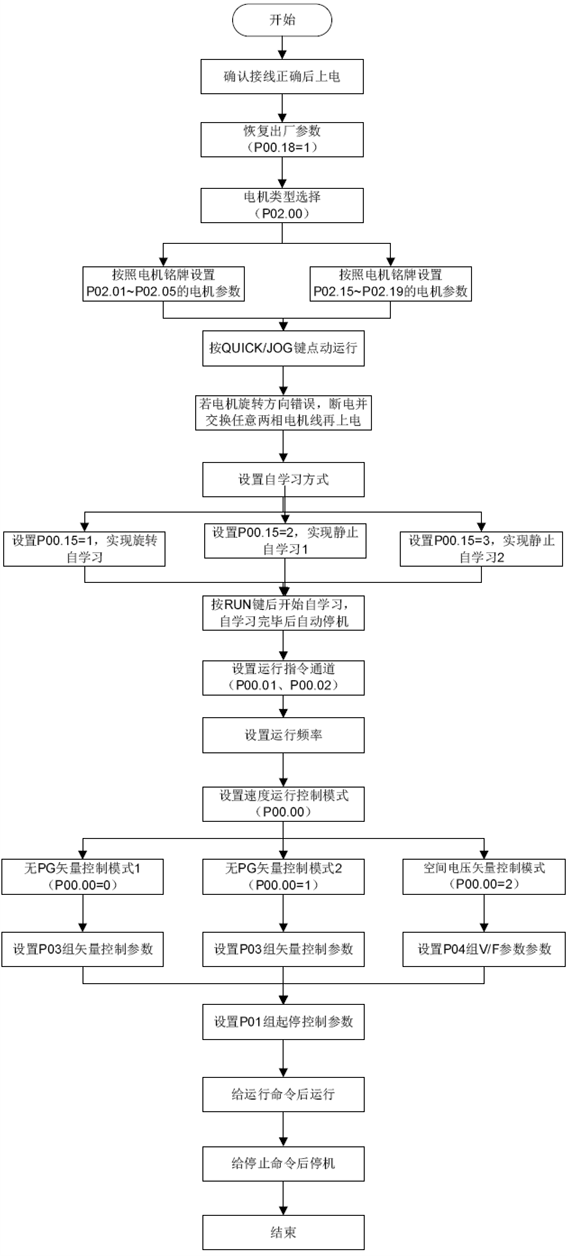

首次操作如下图所示：（以电机1为例）
注意：如果发生故障，请按照“故障跟踪”判断发生原因，排除故障。
设置运行指令通道除了可以通过P00.01和P00.02设置之外，还可以通过端子命令设置。
当前运行指令a通道 P00.01 | 多功能端子功能36 命令切换到键盘 | 多功能端子功能37 命令切换到端子 | 多功能端子功能38 命令切换到通讯 |
键盘运行指令通道 | / | 端子运行指令通道 | 通讯运行指令通道 |
端子运行指令通道 | 键盘运行指令通道 | / | 通讯运行指令通道 |
通讯运行指令通道 | 键盘运行指令通道 | 端子运行指令通道 | / |
注：“/”表示在对应当前给定通道下，该多功能端子功能无效。
相关参数表：
功能码 | 名称 | 参数详细说明 | 缺省值 |
P00.00 | 速度控制模式 | 0：无PG矢量控制模式0 1：无PG矢量控制模式1 2：空间电压矢量控制模式（适用于AM，SM） | 1 |
P00.01 | 运行指令通道 | 0：键盘运行指令通道（LED熄灭） 1：端子运行指令通道（LED闪烁） 2：通讯运行指令通道（LED点亮） | 0 |
P00.02 | 通讯运行指令 通道选择 | 0：Modbus通讯通道 1：PROFIBUS /CANopen通讯通道 2：以太网通讯通道 3：保留 | 0 |
P00.18 | 功能参数恢复 | 0：无操作 1：恢复缺省值 2：清除故障档案 | 0 |
P00.15 | 电机参数自学习 | 0：无操作 1：旋转自学习 2：静止自学习1（全面学习） 3：静止自学习2（部分学习） | 0 |
P02.00 | 电机1类型 | 0：异步电机 1：同步电机 | 0 |
P02.01 | 异步电机1额定功率 | 0.1~3000.0kW | 机型确定 |
P02.02 | 异步电机1额定频率 | 0.01Hz~P00.03（最大输出频率） | 50.00Hz |
P02.03 | 异步电机1额定转速 | 1~36000rpm | 机型确定 |
P02.04 | 异步电机1额定电压 | 0~1200V | 机型确定 |
P02.05 | 异步电机1额定电流 | 0.8~6000.0A | 机型确定 |
P02.15 | 同步电机1额定功率 | 0.1~3000.0kW | 机型确定 |
P02.16 | 同步电机1额定频率 | 0.01Hz~P00.03（最大输出频率） | 50.00Hz |
P02.17 | 同步电机1极对数 | 1~50 | 2 |
P02.18 | 同步电机1额定电压 | 0~1200V | 机型确定 |
P02.19 | 同步电机1额定电流 | 0.8~6000.0A | 机型确定 |
P05.01 ~P05.09 | 多功能数字量输入端子 （S1~S8， HDI）功能选择 | 36：命令切换到键盘 37：命令切换到端子 38：命令切换到通讯 | |
P07.01 | 功能参数拷贝 | 该功能码决定参数拷贝的方式。 0：无操作 1：本机功能参数上传到键盘 2：键盘功能参数下载到本机（包括电机参数） 3：键盘功能参数下载到本机（不包括P02，P12组电机参数） 4：键盘功能参数下载到本机（仅限于P02，P12组电机参数） | 0 |
P07.02 | QUICK /JOG键功能选择 | 0：无功能 1：点动运行。 2：移位键切换显示状态。 3：正转反转切换。 4：清除UP/DOWN设定。 5：自由停车。 6：实现运行命令给定方式按顺序切换。 7：快速调试模式（按非出厂参数调试）。 | 1 |
