Goodrive600系列变频器是一种用来控制异步交流感应电机和永磁同步电机的变频器，由整流单元和逆变单元组成。整流单元将三相交流电压转换为直流电压，逆变单元将直流电压转换为交流电机使用的交流电压。45kW整流单元内置制动回路，在直流电压超过了最大限值时，制动管将把外部制动电阻连接到直流电路，消耗回馈的能量。下面为系统简图和各单元的主回路简图。

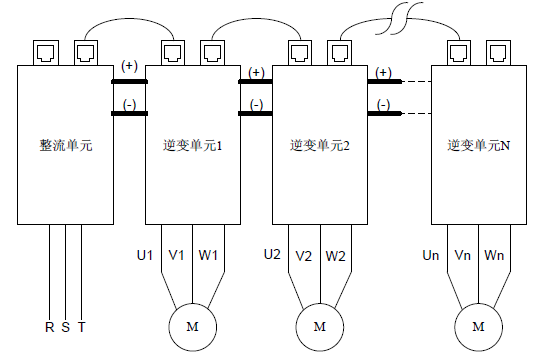

图 3.1 Goodrive600系统简图

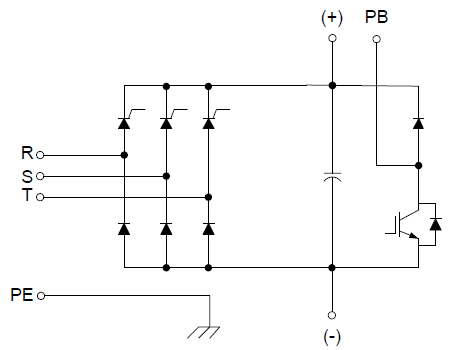

图3.2 整流单元（45kW）主回路简图

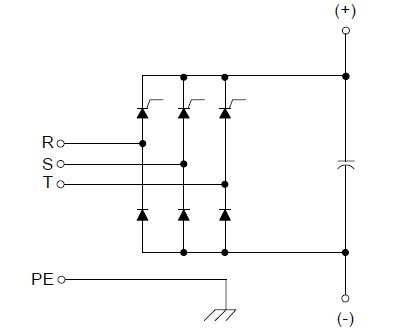

图3.3 整流单元（160kW/350kW）主回路简图

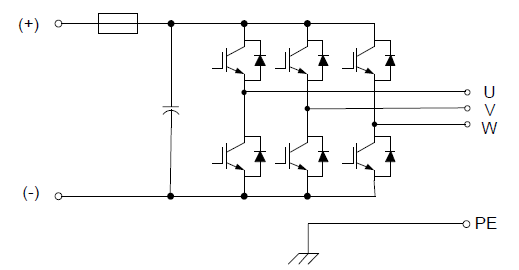

图3.4 逆变单元主回路简图

注意：45kW整流单元标配内置制动单元，其他整流单元可选配外接制动单元。
