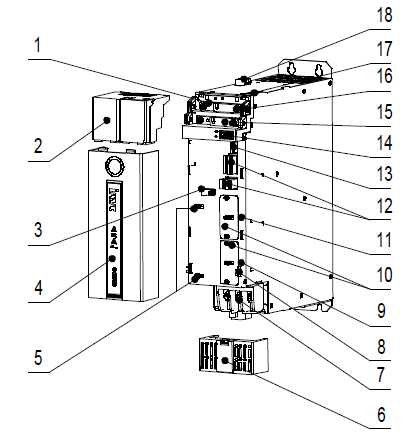

下图3.8为整流单元的布局（以380V 45kW为例）：
图3.8 整流单元结构示意图
序号 | 名称 | 说明 |
1 | 直流母排 | 正负直流母线铜排 |
2 | 上盖（含键盘） | 保护直流高压输出，键盘操作参见“键盘操作”章节 |
3 | 屏蔽线夹 | 控制线缆屏蔽层固定与安装 |
4 | 中盖 | 保护控制端子、扩展卡等 |
5 | 扎线座 | 控制线缆固定 |
6 | 交流端子盖 | 保护交流输入，防止触电 |
7 | 交流端子 | 整机交流输入（R\S\T） |
8 | 中盖卡扣 | 中盖固定 |
9 | 扩展卡槽2 | 扩展卡槽2（SLOT2） |
10 | 扩展卡槽1 | 扩展卡槽1（SLOT1） |
11 | 扩展卡盖板 | 扩展卡槽封板（标准机无扩展卡，盖板封板） |
12 | 控制端子 | 控制板控制端子 |
13 | 拨码开关 | 控制板拨码开关 |
14 | 键盘插座 | 上盖键盘连接插座 |
15 | 并联铜排 | 整流单元并联铜排 |
16 | 铜排封板 | 直流母线铜排终端封板 |
17 | RJ45通讯端子 | 控制板RJ45通讯端子 |
18 | 24V电源端子 | 驱动板24V电源端子 |

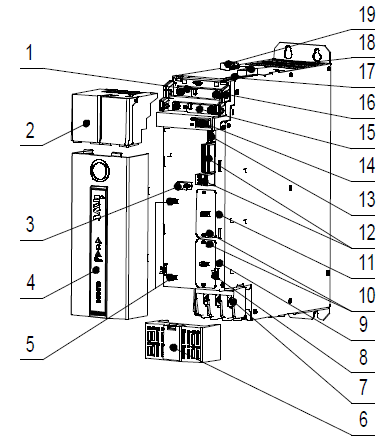

下图3.9为逆变单元的布局（以380V 37kW为例）：
图3.9 逆变单元结构示意图
序号 | 名称 | 说明 |
1 | 直流母排 | 正负直流母线铜排 |
2 | 上盖（含键盘） | 保护直流高压输出，键盘操作参见“键盘操作”章节 |
3 | 屏蔽线夹 | 控制线缆屏蔽层固定与安装 |
4 | 中盖 | 保护控制端子、扩展卡等 |
5 | 扎线座 | 控制线缆固定 |
6 | 交流端子盖 | 保护交流输出，防止触电 |
7 | 交流端子 | 整机交流输出（U\V\W） |
8 | 中盖卡扣 | 中盖固定 |
9 | 扩展卡盖板 | 扩展卡槽封板（标准机无扩展卡，盖板封板） |
10 | 扩展卡槽2 | 扩展卡槽2（SLOT2） |
11 | 扩展卡槽1 | 扩展卡槽1（SLOT1） |
12 | 控制端子 | 控制板控制端子 |
13 | 拨码开关 | 控制板拨码开关 |
14 | 键盘插座 | 上盖键盘连接插座 |
15 | 并联铜排 | 逆变单元并联铜排 |
16 | 铜排封板 | 直流母线铜排终端封板 |
17 | RJ45通讯端子 | 控制板RJ45通讯端子 |
18 | STO端子 | 控制板STO端子 |
19 | 24V电源端子 | 驱动板24V电源端子 |
