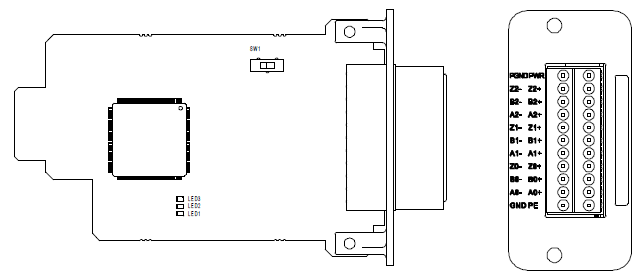

对外端子排布如下,编码器供电电压等级5V或12V通过拨码开关SW1选择,请在插入卡槽前选择好供电电压等级。

PGND

PWR

Z2-

Z2+

B2-

B2+

A2-

A2+

Z1-

Z1+

B1-

B1+

A1-

A1+

ZO-

ZO+

BO-

BO+

AO-

AO+

GND

PE

指示灯定义:

指示灯位号

定义

功能

LED1

状态灯

扩展卡与控制板正在建立连接:LED1常亮;

扩展卡与控制板连接正常:LED1周期性闪烁(周期1秒,亮0.5秒,灭0.5秒);

扩展卡与控制板断开连接:LED1常灭。

LED2

断线灯

编码器A1、B1、Z1路断线,则常灭,脉冲正常,则常亮。

LED3

电源灯

PG卡从控制板得电后即点亮。

EC-PG505-12通过不同的外部接线方式可与多种增量式编码器配套使用,采用弹簧式接线端子,使用方便。

EC-PG505-12端子功能说明:

信号名

端口说明

端子功能描述

PWR

编码器电源

电压5V/12V±5%,最大输出150mA,通过拨码开关SW1选择电压等级,根据所使用编码器的电压等级进行选择。

PGND

A1+

编码器接口

1、支持5V/12V推挽接口;

2、支持5V/12V集电极开路接口;

3、支持5V差分接口;

4、频率响应200kHz。

A1-

B1+

B1-

Z1+

Z1-

A2+

脉冲给定

1、支持信号类型同编码器信号接口;

2、频率响应200kHz。

A2-

B2+

B2-

Z2+

Z2-

AO+

分频输出

1、5V差分输出;

2、支持1-255分频,通过P20.16或P24.16设置。

AO-

BO+

BO-

ZO+

ZO-

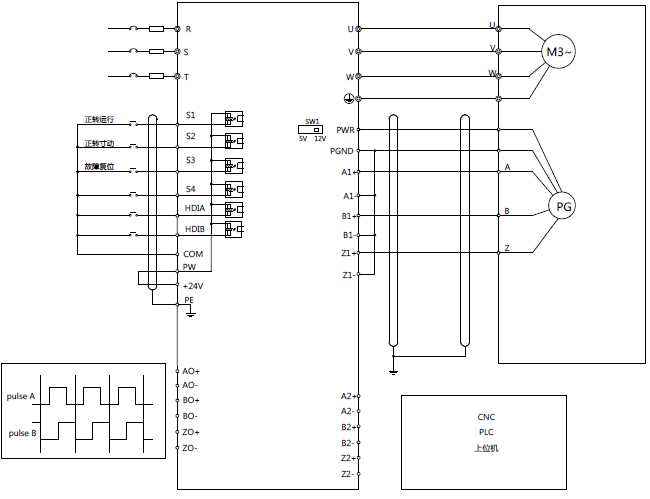

与集电极开路型编码器配套使用时的外部接线图如下所示,PG卡内部配有上拉电阻:


与推挽型编码器配套使用时的外部接线图如下所示:

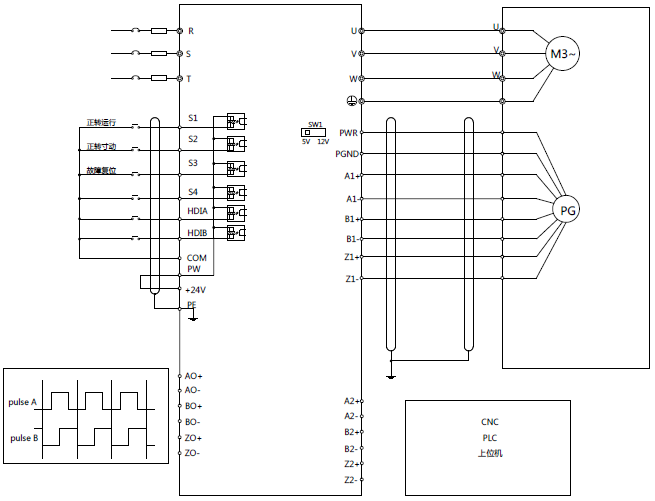

与差分型型编码器配套使用时的外部接线图如下所示:
