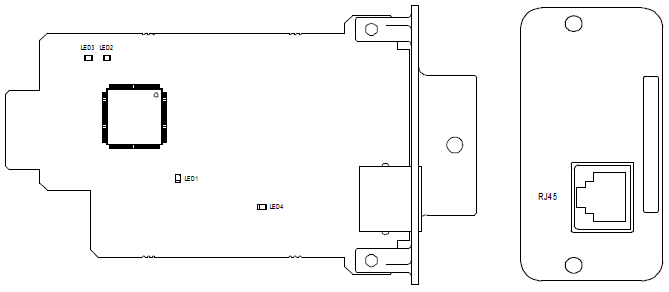

EC- TX704采用标准RJ45端子。
指示灯定义：
指示灯位号 | 定义 | 功能 |
LED1 | 状态灯 | 扩展卡与控制板正在建立连接：LED1常亮； 扩展卡与控制板连接正常：LED1周期性闪烁（周期1秒，亮0.5秒，灭0.5秒） 扩展卡与控制板断开连接：LED1常灭。 |
LED4 | 电源灯 | 通讯卡从控制板得电后即点亮 |
EC- TX709采用2个标准RJ45端子。
指示灯定义：
指示灯位号 | 定义 | 功能 |
LED1 | 电源灯 | 通讯卡从控制板得电后即点亮 |
LED2 | 总线状态灯 | 亮：无网线连接 闪烁：与PROFINET控制器间网线连接OK，通讯未建立 灭：与PROFINET控制器间通讯已建立 |
LED3 | 系统故障灯 | 亮：存在PROFINET诊断 灭：无PROFINET诊断 |
LED4 | 从站就绪灯 | 亮：TPS-1协议栈已启动 闪烁：TPS-1等待MCU初始化 灭：TPS-1协议栈未启动 |
LED5 | 维护状态灯 | 制造商特定的，取决于设备的特性 |
使用说明参见《Goodrive600系列变频器通讯扩展卡说明书》
