C.4.1. 壁挂安装尺寸（单位：mm）

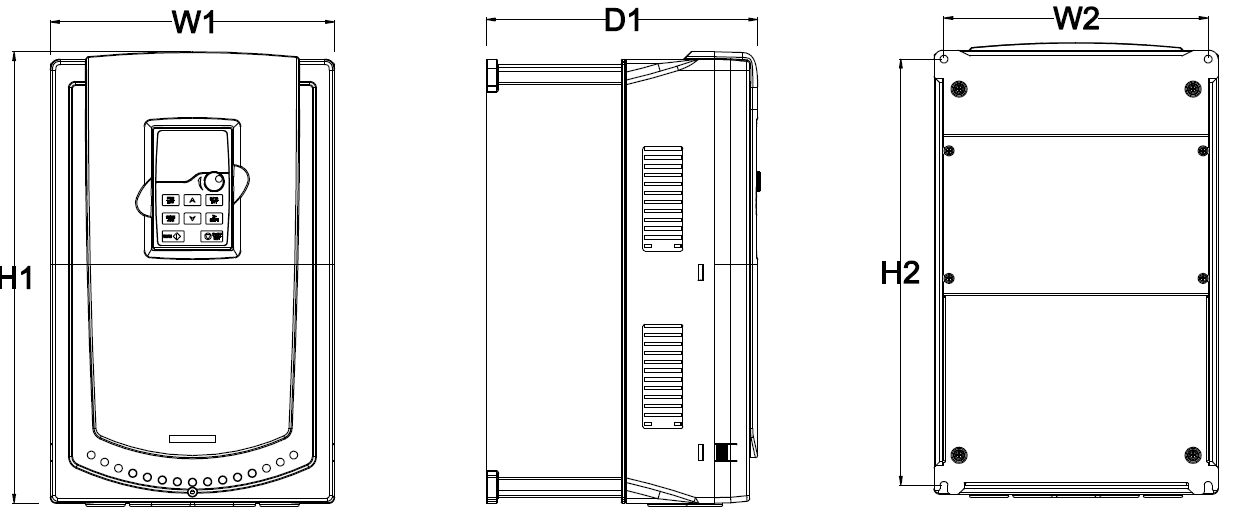

图 C.3 380V 1.5-30kW 壁挂安装示意图
变频器规格 | W1 | W2 | H1 | H2 | D1 | 安装孔径 | 重量 （kg） |
1.5kW~ 2.2kW | 126 | 115 | 193 | 175 | 174.5 | 5 | 2 |
4kW~ 5.5kW | 146 | 131 | 263 | 243.5 | 181 | 6 | 3.5 |
7.5kW~ 11kW | 170 | 151 | 331.5 | 303.5 | 216 | 6 | 6 |
15kW~ 18.5kW | 230 | 210 | 342 | 311 | 216 | 6 | 7.8 |
22kW~ 30kW | 255 | 237 | 407 | 384 | 245 | 7 | 9.5 |

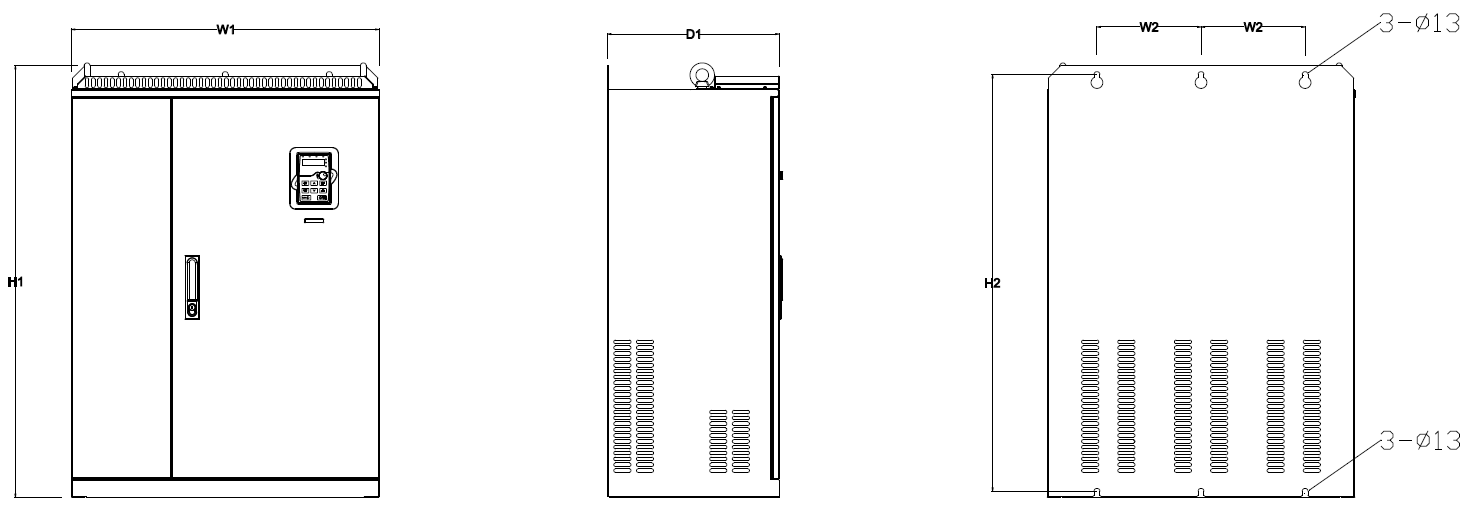

图 C.4 380V 37-110kW壁挂安装示意图
变频器规格 | W1 | W2 | H1 | H2 | D1 | 安装孔径 | 重量 （kg） |
37kW~ 55kW | 270 | 130 | 555 | 540 | 325 | 7 | 30 |
75kW~ 110kW | 325 | 200 | 680 | 661 | 365 | 9. 5 | 47 |

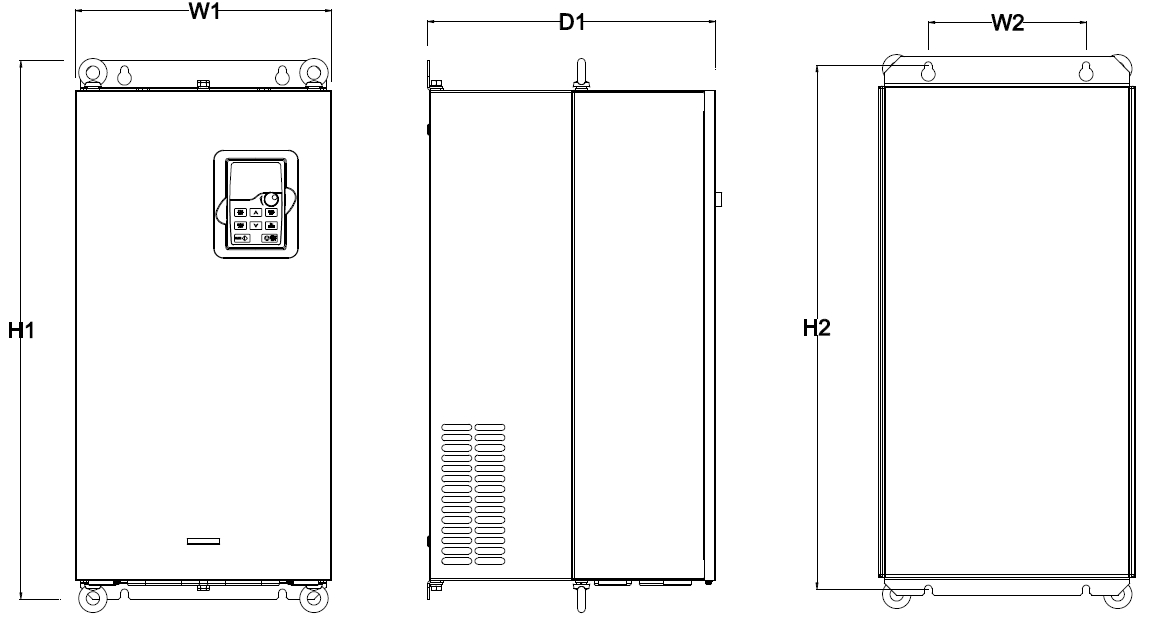

图 C.5 380V 132-200kW壁挂安装示意图
变频器规格 | W1 | W2 | H1 | H2 | D1 | 安装孔径 | 重量 （kg） |
132kW~ 200kW | 500 | 180 | 870 | 850 | 360 | 11 | 85 |

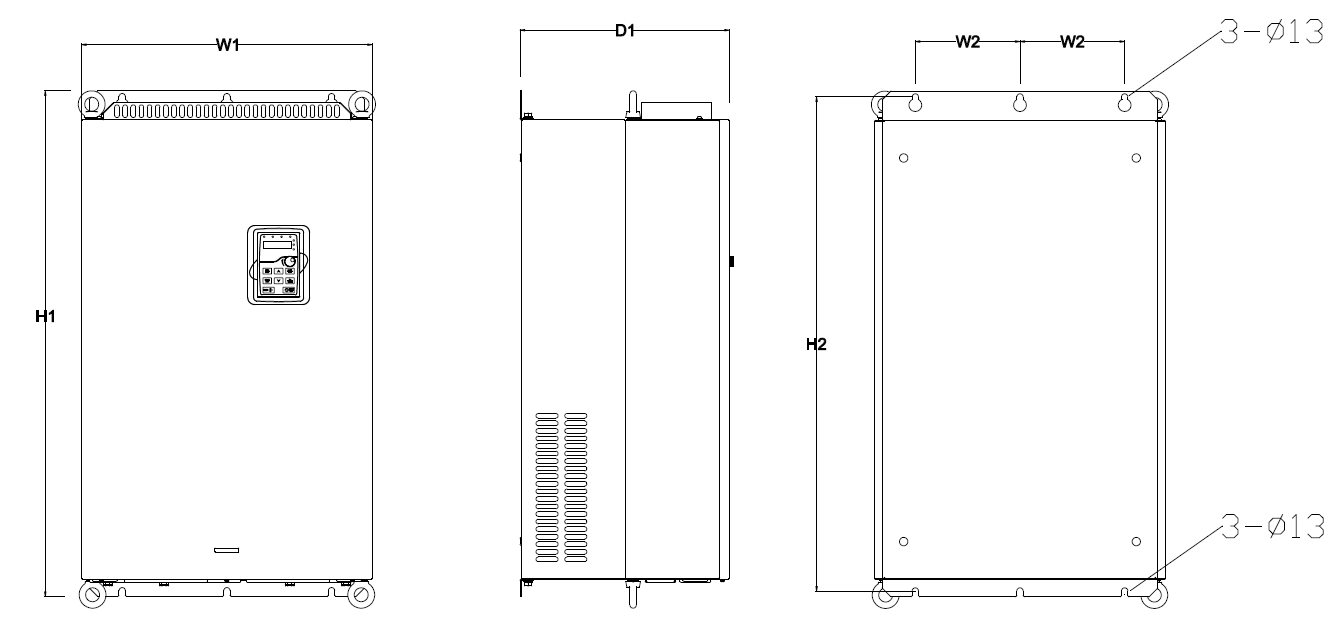

图 C.6 380V 220-315kW壁挂安装示意图
变频器规格 | W1 | W2 | H1 | H2 | D1 | 安装孔径 | 重量 （kg） |
220kW~ 280kW | 680 | 230 | 960 | 926 | 380 | 13 | 135 |
315kW | 680 | 230 | 960 | 926 | 380 | 13 | 137 |
C.4.2. 法兰安装尺寸（单位：mm）

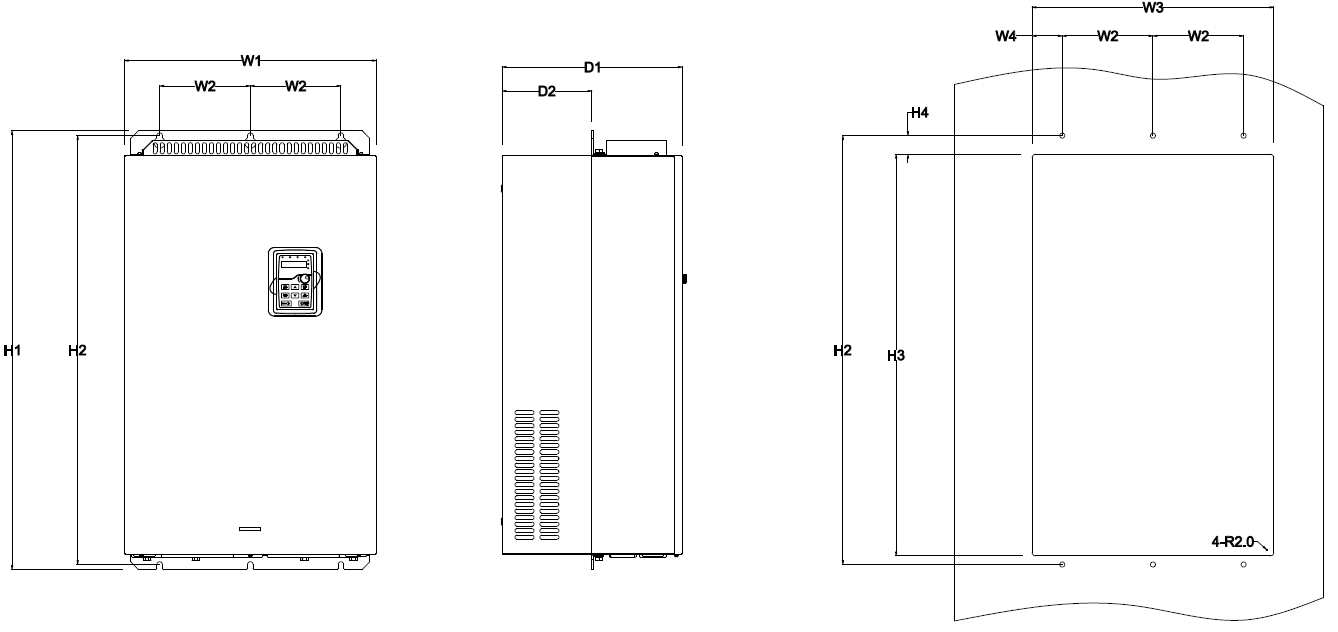

图 C.7 380V 1.5-30kW法兰安装示意图
变频器规格 | W 1 | W 2 | W 3 | W 4 | H 1 | H 2 | H 3 | H 4 | D 1 | D 2 | 安装孔径 | 重量 （kg） |
1.5 kW ~ 2.2 kW | 150 | 115 | 130 | 7. 5 | 234 | 220 | 190 | 16. 5 | 1 7 4. 5 | 6 5. 5 | 5 | 2 |
4 kW ~ 5.5 kW | 170 | 131 | 150 | 9. 5 | 292 | 276 | 260 | 10 | 1 8 1 | 7 9. 5 | 6 | 3. 5 |
7.5 kW ~ 11 kW | 191 | 151 | 174 | 11. 5 | 370 | 351 | 324 | 15 | 2 1 6. 2 | 1 1 3 | 6 | 6 |
15 kW ~ 18. 5 kW | 250 | 210 | 234 | 12 | 375 | 356 | 334 | 10 | 2 1 6 | 1 0 8 | 6 | 7. 8 |
22 kW ~ 30 kW | 275 | 237 | 259 | 11 | 445 | 426 | 404 | 10 | 2 4 5 | 1 1 9 | 7 | 9. 5 |

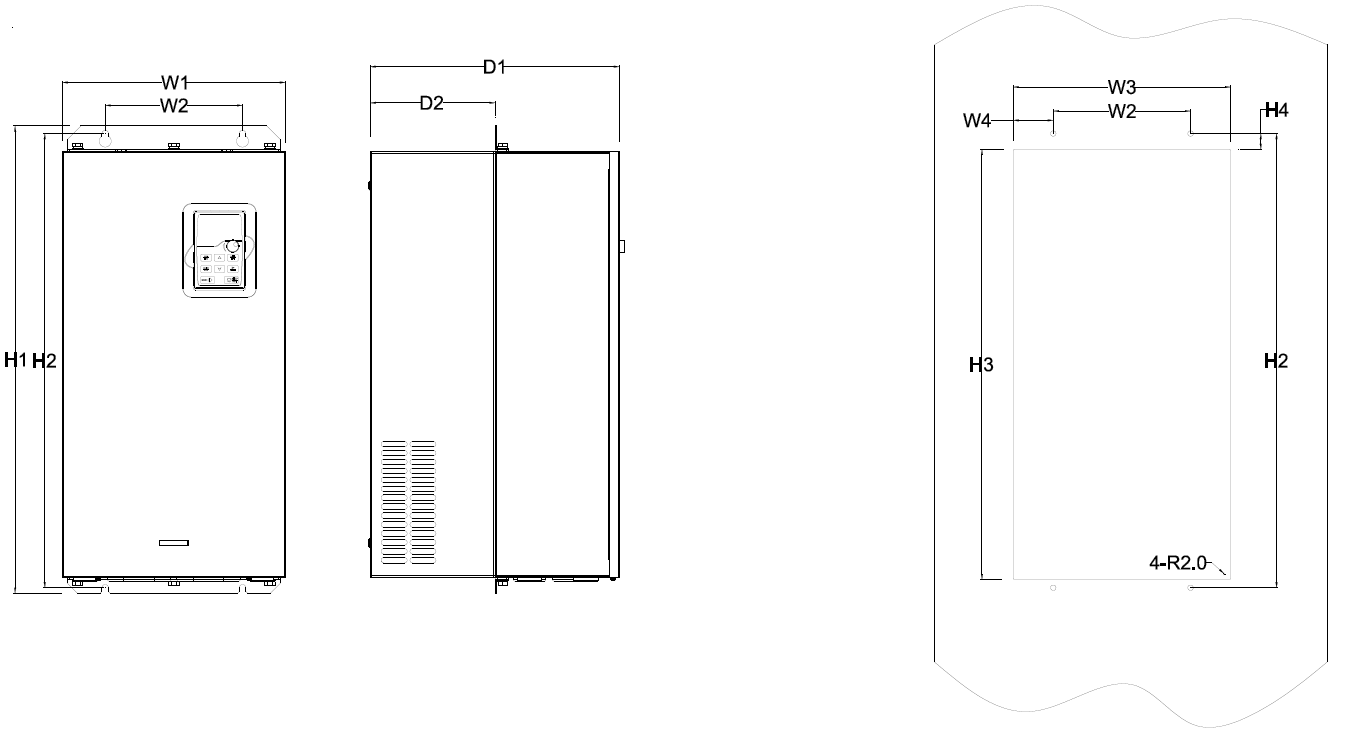

图 C.8 380V 37-110kW法兰安装示意图
变频器规格 | W1 | W2 | W3 | W 4 | H 1 | H2 | H3 | H4 | D1 | D2 | 安装孔径 | 重量 （kg） |
37 kW ~ 55 kW | 270 | 130 | 261 | 6 5. 5 | 5 5 5 | 540 | 516 | 17 | 325 | 167 | 7 | 30 |
75 kW ~ 11 0 kW | 325 | 200 | 317 | 5 8. 5 | 6 8 0 | 661 | 626 | 23 | 363 | 182 | 9. 5 | 47 |

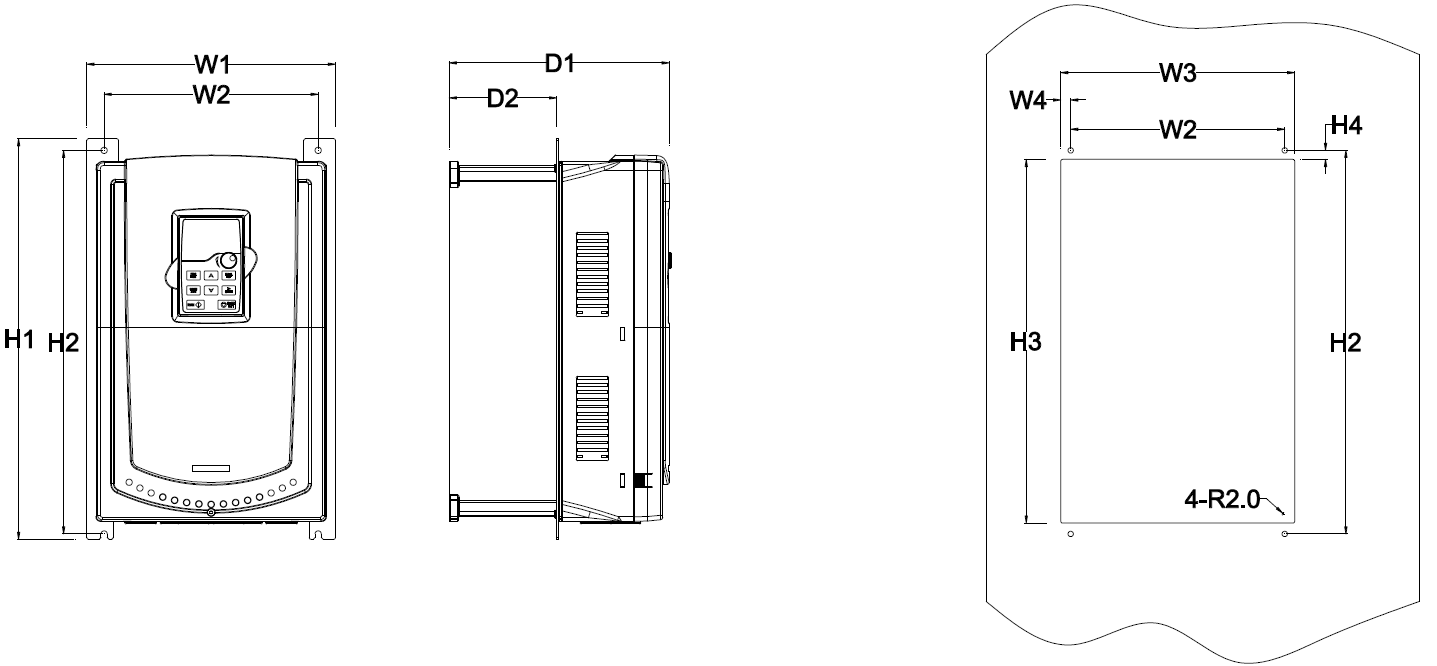

图 C.9 380V 132-200kW法兰安装示意图
变频器规格 | W1 | W2 | W3 | W4 | H1 | H2 | H3 | H4 | D1 | D2 | 安装孔径 | 重量 （kg） |
132 kW ~ 200 kW | 500 | 180 | 480 | 60 | 8 7 0 | 8 5 0 | 7 9 6 | 37 | 3 5 8 | 1 7 8 .5 | 11 | 85 |
C.4.3. 落地安装尺寸（单位：mm）

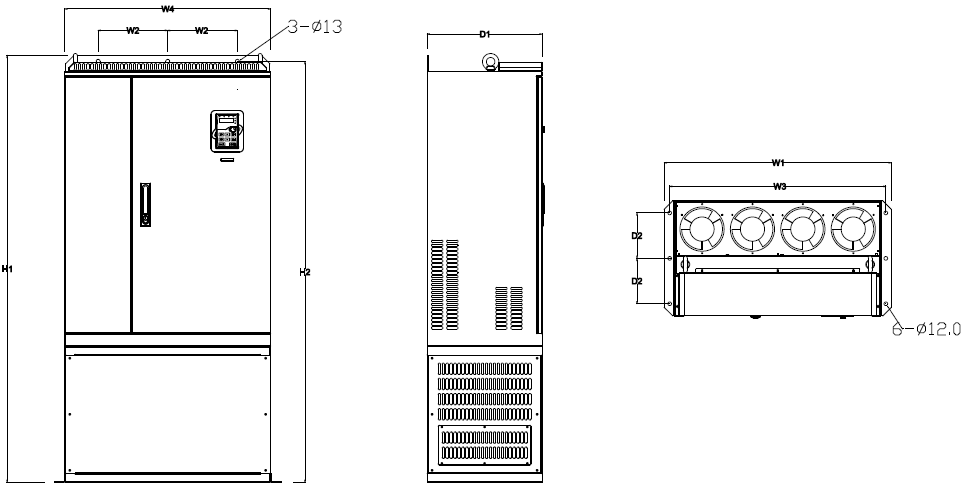

图 C.10 380V 220-315kW落地安装示意图
变频器规格 | W1 | W2 | W3 | W4 | H 1 | H 2 | D1 | D2 | 安装孔径 | 重量 （ kg ） |
220 kW ~ 280 kW | 750 | 230 | 714 | 680 | 1 4 1 0 | 1 3 9 0 | 380 | 150 | 13 \ 12 | 135 |
315 kW | 750 | 230 | 714 | 680 | 1 4 1 0 | 1 3 9 0 | 380 | 150 | 13 \ 12 | 137 |
