C.5.1. 壁挂安装尺寸（单位：mm）

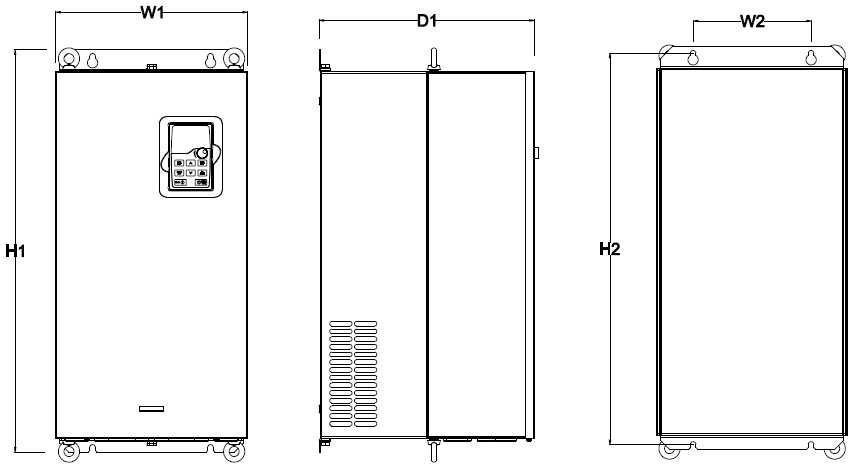

图 C.11 660V 22-132kW壁挂安装示意图
变频器规格 | W1 | W2 | H1 | H2 | D1 | 安装孔径 | 重量（ kg ） |
22 kW~ 45 kW | 270 | 130 | 555 | 540 | 325 | 7 | 30 |
55 kW~ 110 kW | 325 | 200 | 680 | 661 | 365 | 9. 5 | 47 |
132 kW | 325 | 200 | 680 | 661 | 365 | 9. 5 | 85 |

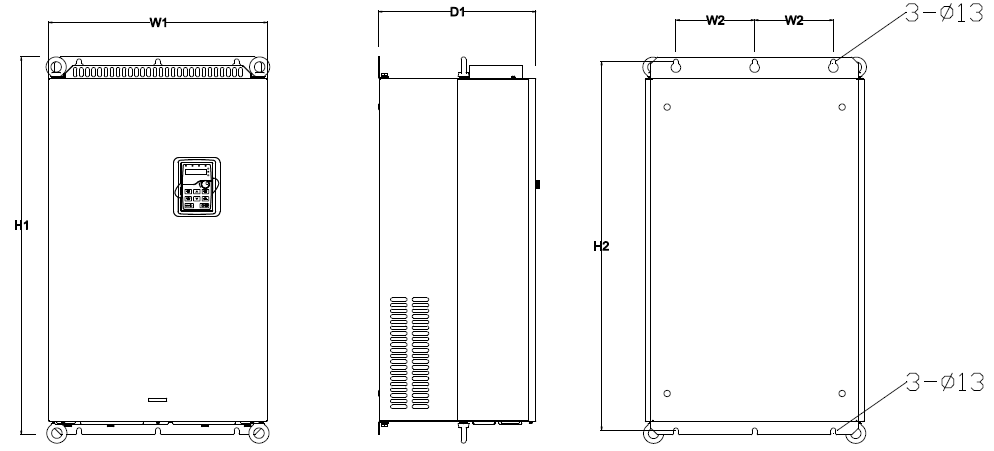

图 C.12 660V 160-220kW壁挂安装示意图
变频器规格 | W1 | W2 | H1 | H2 | D1 | 安装孔径 | 重量（ kg ） |
160 kW~ 220 kW | 500 | 180 | 870 | 850 | 360 | 11 | 85 |

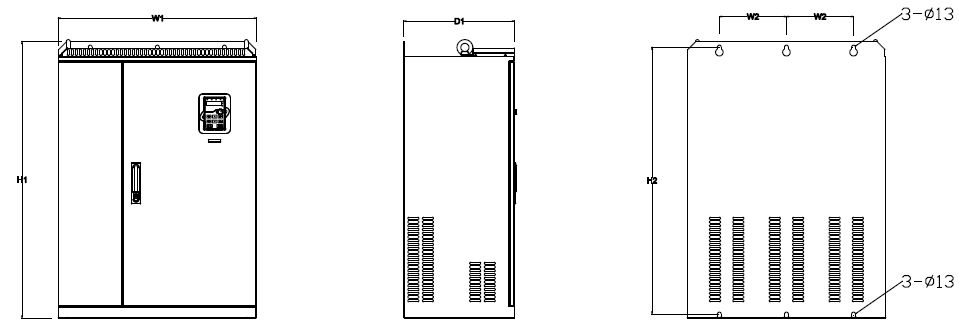

图 C.13 660V 250-350kW壁挂安装示意图
变频器规格 | W1 | W2 | H1 | H2 | D1 | 安装孔径 | 重量（ kg ） |
250 kW~ 350 kW | 680 | 230 | 960 | 926 | 380 | 13 | 135 |
C.5.2. 法兰安装尺寸（单位：mm）

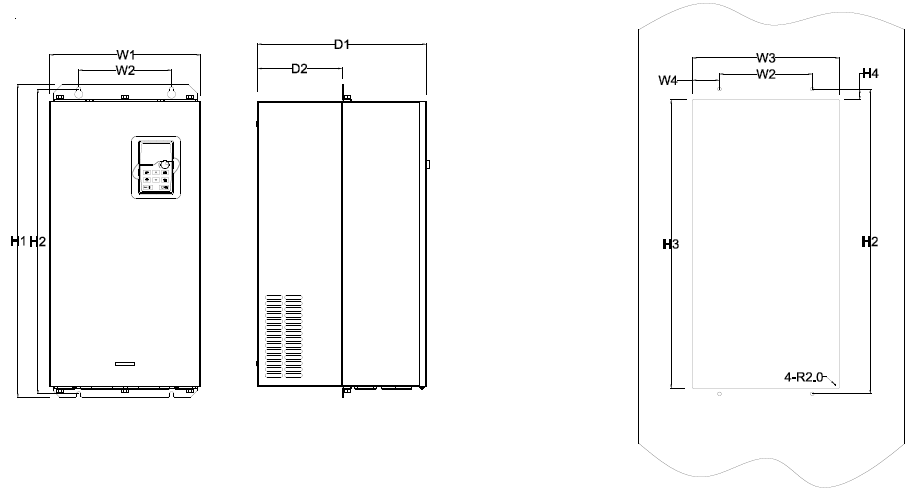

图 C.14 660V 22-132kW法兰安装示意图
变频器规格 | W1 | W2 | W3 | W4 | H1 | H2 | H3 | H4 | D1 | D2 | 安装孔径 | 重量 （ kg ） |
22 kW ~ 45 kW | 270 | 130 | 261 | 6 5. 5 | 5 5 5 | 5 4 0 | 516 | 17 | 325 | 167 | 7 | 30 |
55 kW ~ 110 kW | 325 | 200 | 317 | 5 8. 5 | 6 8 0 | 6 6 1 | 626 | 23 | 363 | 182 | 9. 5 | 47 |
132 kW | 325 | 200 | 317 | 5 8. 5 | 6 8 0 | 6 6 1 | 626 | 23 | 363 | 182 | 9. 5 | 85 |

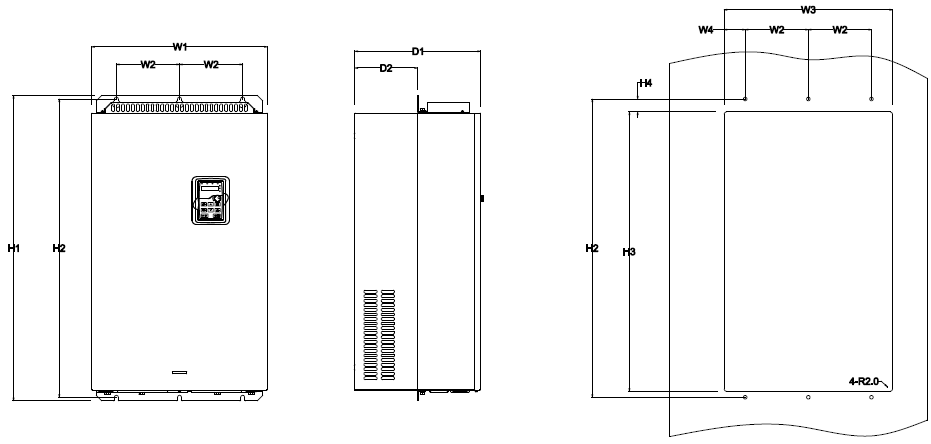

图 C.15 660V 160-220kW法兰安装示意图
变频器规格 | W 1 | W 2 | W 3 | W 4 | H 1 | H 2 | H 3 | H 4 | D 1 | D 2 | 安装孔径 | 重量（ kg ） |
160 kW ~ 220 kW | 5 0 0 | 1 8 0 | 4 8 0 | 60 | 8 7 0 | 8 5 0 | 7 9 6 | 3 7 | 3 5 8 | 1 7 8. 5 | 1 1 | 8 5 |
C.5.3. 落地安装尺寸（单位：mm）

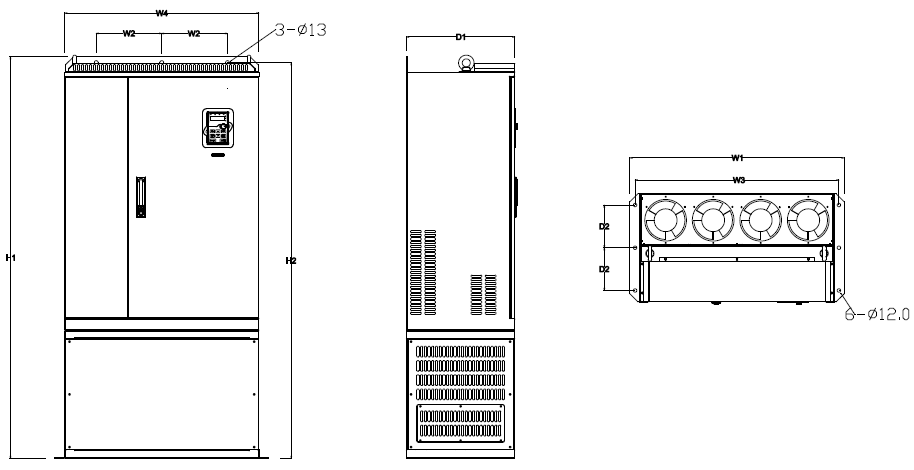

图 C.16 660V 250-350kW落地安装示意图
变频器规格 | W 1 | W 2 | W 3 | W 4 | H 1 | H 2 | D 1 | D 2 | 安装孔径 | 重量（ kg ） |
250kW~ 350kW | 7 5 0 | 2 3 0 | 7 1 4 | 6 8 0 | 1 4 1 0 | 1 3 9 0 | 3 8 0 | 1 5 0 | 13 \ 12 | 1 3 5 |

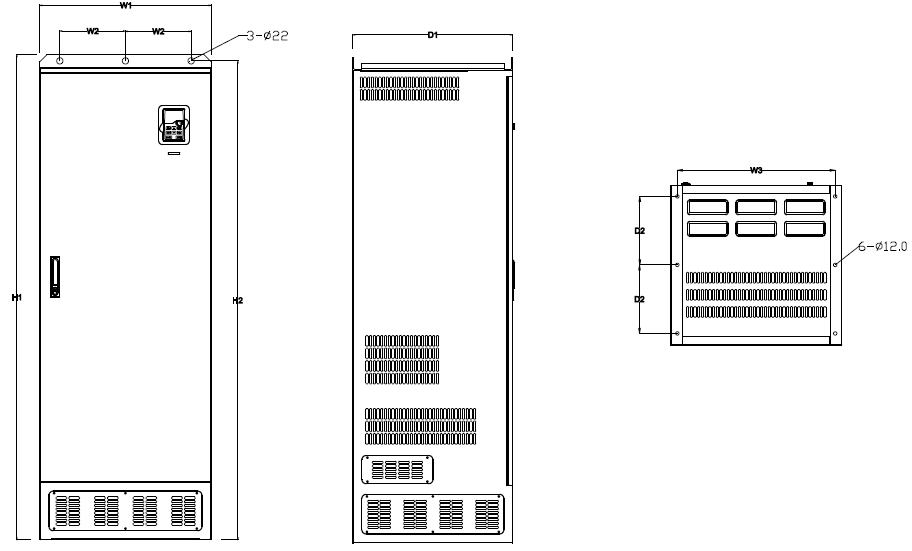

图 C.17 660V 400-630kW落地安装示意图
变频器规格 | W 1 | W 2 | W 3 | W 4 | H 1 | H 2 | D 1 | D 2 | 安装孔径 | 重量（ kg ） |
400 kW ~ 630 kW | 6 2 0 | 2 3 0 | 5 7 3 | \ | 1 7 0 0 | 1 6 7 8 | 5 6 0 | 2 4 0 | 22 \ 12 | 3 9 0 |
