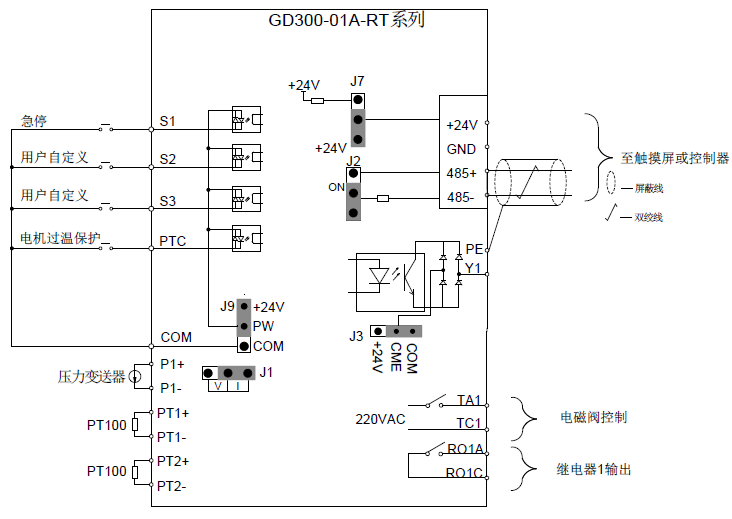

图 3.6控制回路接线示意图

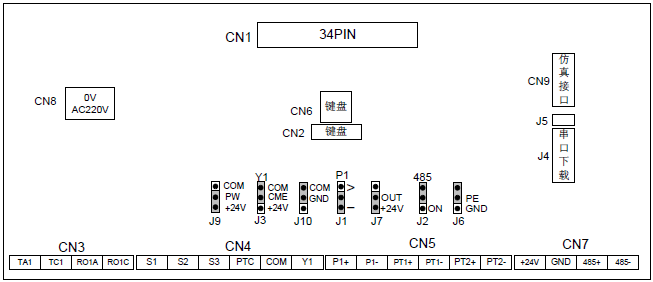

图 3.7控制回路端子示意图
表 3.3控制回路用户端子说明
类别 | 端子标识 | 端子名称 | 端子功能描述 |
电源 | +24V | +24V电源 | 向外提供24V*(95%~110%)电源,7.5kW机型最大输出电流500mA,其他机型最大输出电流1A; 可用于GPRS、触摸屏; 可通过J7跳线选择输出+24V或+24V串1.1Ω电阻输出,默认选择直接+24V输出 |
GND | +24V、AO参考地 | +24V参考地; 通过J10跳线选择GND与COM短接,默认短接 | |
PT100信号输入 | PT1+ | 温度模拟量信号1 | 1、分辨率1℃ 2、范围-20℃~150℃ 3、检测精度:3℃ |
PT1- | |||
PT2+ | 温度模拟量信号2 | ||
PT2- | |||
压力信号输入 | P1+ | 压力模拟量信号1 | 1、输入范围:电流电压可选,4~20mA/2~10V对应0~1.6MPa;其中P1通过跳线J1切换,默认电流型 2、输入阻抗:电压输入时20kΩ,电流输入时500Ω 3、分辨率:最小分辨率5mV 4.、误差±1%,25℃ |
P1- | |||
数字量 输入输出 | S1-COM | 开关量输入1 | 1、内部阻抗:3.3kΩ 2、可接受12~30V直流电压输入 3、最大输入频率:1kHz 可通过J9选择内部电源NPN接线方式或外部电源PNP接线方式,默认内部电源NPN接线方式 |
S2-COM | 开关量输入2 | ||
S3-COM | 开关量输入3 | ||
PTC-COM | 电机过温保护 | 外部PTC温度开关信号输入,PTC阻值在2.5kΩ时动作 | |
Y1-COM | 开关量参考地 | 1、开关容量:50mA/30V 2、输出频率范围:0~1kHz 3、J3跳线选择Y1输出是默认低电平还是OC输出,默认OC输出 | |
通讯 | 485+ | 485通讯 | 485通讯端子,采用MODBUS协议 匹配终端电阻可通过J2选择 |
485- | |||
继电器 输出 | RO1A | 继电器1常开触点 | 1、触点容量:3A/AC250V,1A/DC30V 2、不可用作高频开关输出(务必注意) |
RO1C | 继电器1公共触点 | ||
电磁阀 | TA1 | 电磁阀线圈A | AC220V/15W输出端子,接电磁阀线圈 |
TC1 | 电磁阀线圈C | ||
跳线端子 | J9 | 内部/外部电源选择端子 | 可通过J9选择内部电源NPN接线方式或外部电源PNP接线方式,默认内部电源NPN接线方式 |
J3 | 数字量输出CME选择端子 | J3跳线选择Y1输出是默认高电平还是OC输出,默认OC输出 | |
J10 | COM与GND端子 | 默认短接 | |
J1 | P1-模拟量信号选择端子 | I对应电流信号,V对应电压信号,默认为电流输入信号 | |
J7 | +24V电源输出端子 | J7跳线选择输出+24V或+24V串1.1Ω电阻输出,默认选择直接+24V输出 | |
J2 | 485通信终端电阻接入端子 | ON对应接入终端电阻,默认不接入终端电阻 | |
J6 | PE与GND短接端子 | 默认不短接 |
注意:当电磁阀线圈功率超过15W时,一体机内部的工频变压器需要定制或独立外接220VAC电源。

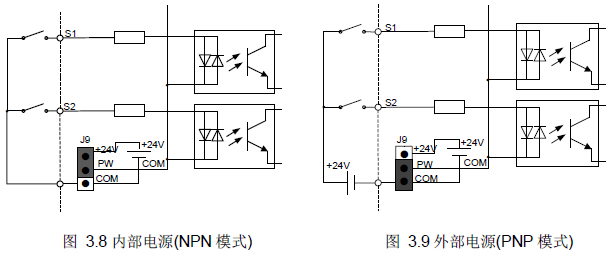

当数字量输入使用内部+24V时,按图3.8模式设置跳线J9,将+24V和PW短接。
当数字量输入使用外部+24V时,按图3.9模式设置跳线J9,将COM和PW短接。

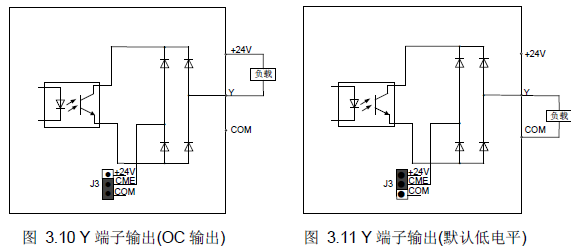

当数字量输出采用OC输出方式时,按图3.10模式设置跳线J3,将CME和COM短接。
当数字量输出采用默认低电平输出方式时,按图3.11模式设置跳线J3,将CME和+24V短接。
