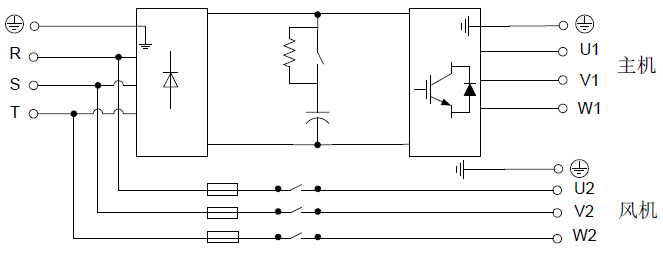

图 3.1主回路接线示意图
表 3.1主回路端子说明
端子标识 | 端子功能描述 | |
电源输入 | R、S、T | 三相交流输入端子，与电网连接 |
主机 | U1、V1、W1 | 三相交流输出端子，接空压机主电机 |
风机 | U2、V2、W2 | 三相交流输出端子，接风机 |
| 每台机器必须接地，两个PE，接地电阻小于10Ω | |

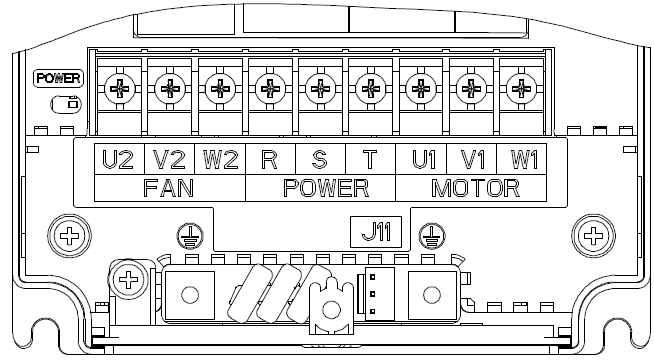

图 3.2 7.5kW主回路端子示意图

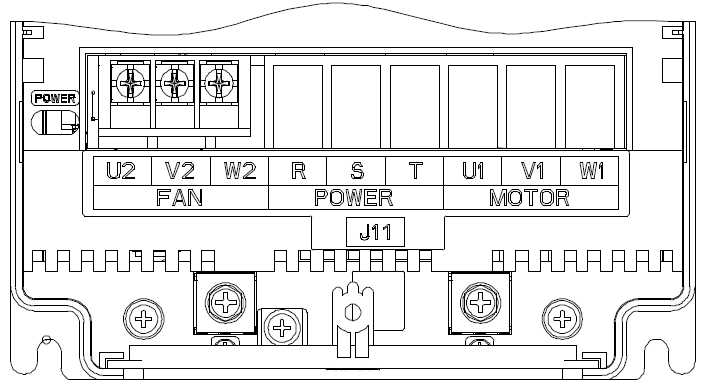

图 3.3 11~15kW主回路端子示意图

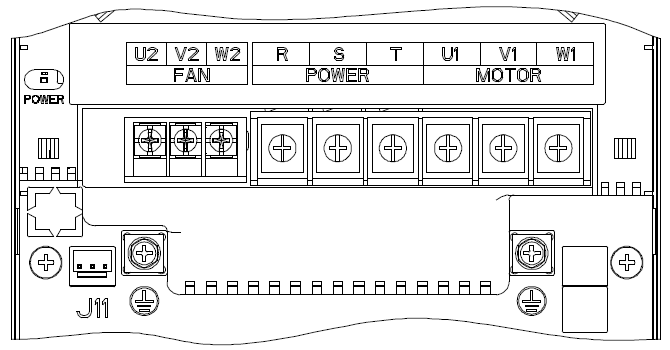

图 3.4 22kW主回路端子示意图

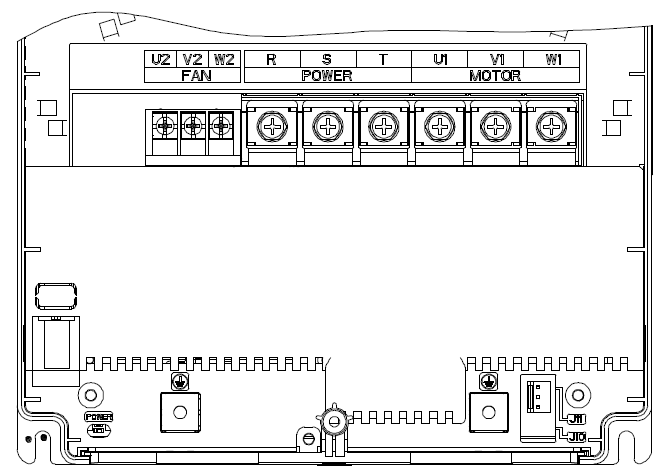

图 3.5 30~37kW主回路端子示意图
表 3.2主回路端子螺钉规格与对应扭力
功率 | 主端子 | 风机端子 | ||
螺钉规格 | 扭力批力矩（N·m) | 螺钉规格 | 扭力批力矩（N·m) | |
7.5kW | M4 | 1.2 | M4 | 1.2 |
11kW~15kW | M5 | 2.5 | M4 | 1.2 |
22kW | M6 | 3.5 | M4 | 1.2 |
30kW~37kW | M6 | 3.5 | M4 | 1.2 |
