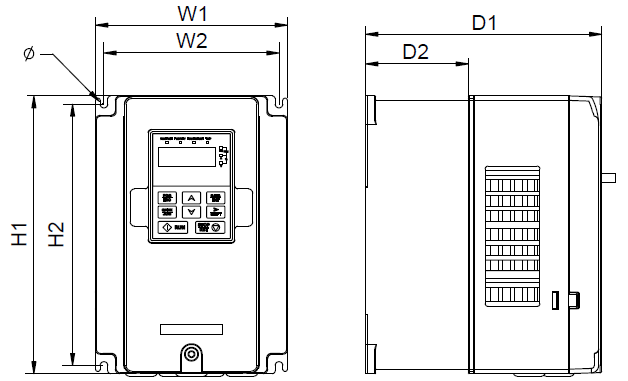

图 A.3壁挂式安装尺寸示意图
表 A.1 壁挂式安装尺寸（单位：mm）
功率 | W1 | W2 | H1 | H2 | D1 | D2 | 安装孔径 |
7.5kW | 146 | 131 | 256 | 243.5 | 167 | 86 | 6 |
11~15kW | 170 | 151 | 320 | 303.5 | 196.5 | 113 | 6 |
22kW | 200 | 185 | 340.5 | 328.5 | 184.5 | 104.5 | 6 |
30~37kW | 250 | 230 | 400 | 380 | 202 | 123.5 | 6 |
