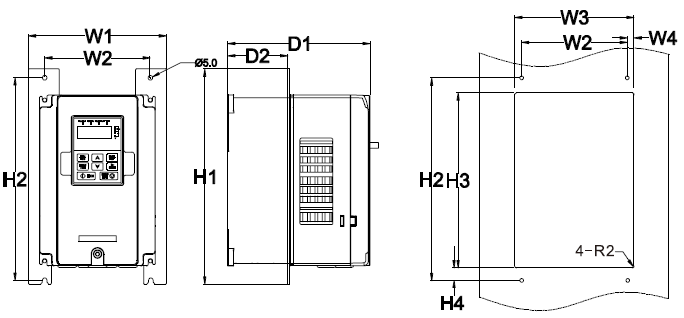

图 A.4法兰式安装尺寸示意图
表 A.2法兰式安装尺寸表（单位：mm）
功率 | W1 | W2 | W3 | W4 | H1 | H2 | H3 | H4 | D1 | D2 | 安装孔径 | 螺母 规格 |
7.5kW | 170 | 131 | 150 | 9.5 | 292 | 276 | 260 | 6 | 167 | 84 | 6 | M5 |
11kW~15kW | 191 | 151 | 174 | 11.5 | 370 | 351 | 324 | 12 | 196.5 | 113 | 6 | M5 |
22kW | 266 | 250 | 224 | 13 | 371 | 250 | 350.5 | 20.5 | 184.5 | 104 | 6 | M5 |
30kW~37kW | 316 | 300 | 274 | 13 | 430 | 300 | 410 | 55 | 202 | 118.5 | 6 | M5 |
注意：法兰安装时，需选配法兰安装板。
