Goodrive300-01A-RT系列产品可选配485通讯LCD键盘，通过键盘可以控制变频器的启停、状态数据读取和参数设置。

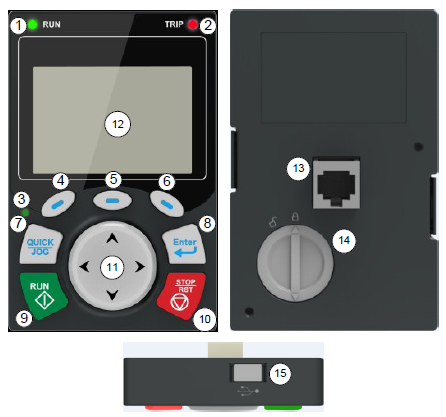

图 B.1 LCD键盘示意图
注意：
LCD键盘具有实时时钟显示，安装电池后，可实现掉电后时钟正常运行，电池（型号CR2032）需客户自行采购；
LCD键盘具有参数拷贝功能；
将键盘外引安装时可直接使用M3螺钉将键盘固定在门板上，或选配键盘支架安装。如需键盘外引，请选键盘延长线，使用标准RJ45水晶头网线外引。
表 B.1 485通讯LCD键盘订货说明
名称 | 型号描述 | 订货号 |
485通讯LCD键盘 | 内含2.5米的485键盘线和急停线、安装支架 | 11022-00141 |
表 B.2 LCD键盘简介
名称 | 说明 | |||
状 态 指 示 灯 | ① | RUN | 运行指示灯； 灯灭表示：变频器处于停机状态； 灯闪烁表示：变频器处于参数自学习状态； 灯亮表示：变频器处于运转状态 | |
② | TRIP | 故障指示灯； 灯点亮表示：故障状态下； 灯熄灭表示：正常状态下； 灯闪烁表示：预报警状态下 | ||
③ | QUICK/JOG | 快捷键指示灯，根据快捷键不同的功能显示状态不同，详细参考QUICK/JOG键定义 | ||
按 钮 区 | ④ |
| 功能键 | 功能键的功能根据不同的菜单有不同的功能； 功能键的功能在显示区的页脚显示 |
⑤ |
| |||
⑥ |
| |||
⑦ |
| 快捷键 | 可重定义，出厂默认为JOG功能，即点动运行。快捷键的功能选择根据功能码P07.02个位选择，分别为： 0：无功能； 1：点动运行（联动灯（3）逻辑为：常亮）； 2：移位键切换显示状态；3：正转反转切换（联动灯（3）逻辑为：常灭）； 4：清除UP/DOWN设定（联动灯（3）逻辑为：常灭）； 5：自由停车（联动灯（3）逻辑为：常灭）； 6：实现运行命令给定方式按顺序切换（联动灯（3）逻辑为：常灭）； 7：快速调试模式（按非出厂参数调试） 注：恢复出厂设置后，快捷键（7）默认功能为1。 | |
⑧ |
| 确定键 | 确定键的功能根据不同的菜单有不同的功能，如参数设定确定，参数选择确定，进入下一级菜单等。 | |
⑨ |
| 运行键 | 在键盘操作方式下，用于运行操作或自学习运行操作。 | |
⑩ |
| 停止/ 复位键 | 运行状态时，按此键可用于停止运行操作或自学习运行操作；该功能码P07.04制约。故障报警状态时，所有控制模式都可用该键来复位操作。 | |
⑪ |
| 方向键 上键： 下键： 左键： 右键： | 上键：根据不同的界面有不同的功能，如显示项目上移，选择项目上移，变更数字等； 下键：根据不同的界面有不同的功能，如显示项目下移，选择项目下移，变更数字等； 左键：根据不同的界面有不同的功能，如监控页面切换； 右键：根据不同的界面有不同的功能，如监控页面切换。 | |
显 示 区 | ⑫ | LCD屏 | 显示屏 | 240*160点阵液晶显示屏，可同时显示3项监控参数或6项子菜单项目 |
其 他 | ⑬ | RJ45接口 | RJ45接口 | 与变频器连接接口 |
⑭ | 电池盖 | 时钟用电池盖 | 更换或安装时钟用电池时拆下，装上电池后盖上 | |
⑮ | USB端子 | mini USB端子 | 通过转接器，与U盘连接接口 | |
