输入正确的【厂家密码】进入“系统配置”界面

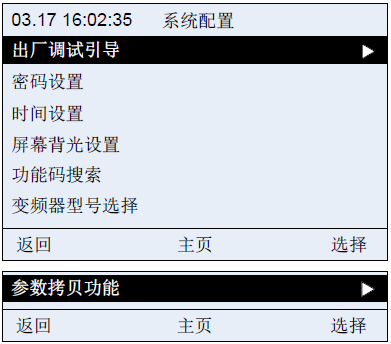

图 B.48系统配置界面

B.7.1 出厂调试引导

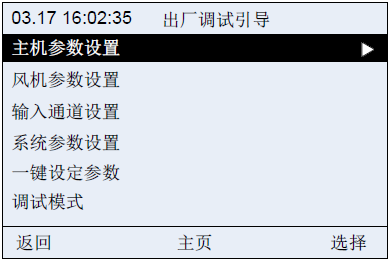

图 B.49出厂调试引导界面

出厂调试引导调试步骤：

（1）进入主机参数设置。

根据实际电机铭牌参数，设置电机参数后，电机参数辨识，辨识结束后。风机变频调试，输入电机参数。

参数自学习在主机参数设置的最后一行，如下图所示。

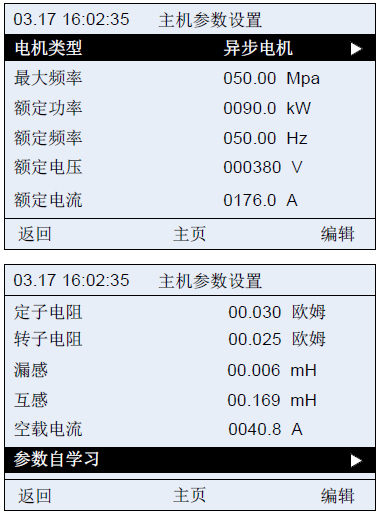

图 B.50主机参数设置界面

（2）进入系统参数设置。

根据系统传感器配置情况，设置压力传感器参数、温度传感器参数及专用功能参数后，点击返回到系统配置页面。

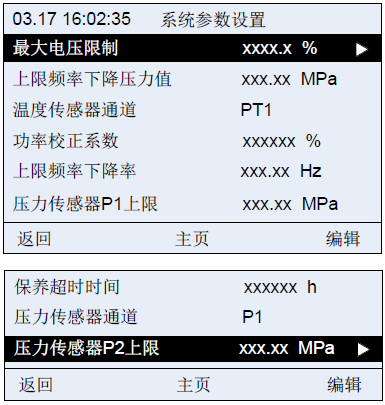

图 B.51系统参数设置

（3）按下“一键设定参数”按钮，系统自动完成相关参数配置。

（4）进入“调试模式”，电动主机和风机，确定电机转向。

（5）按照手册，调整用户参数、厂家参数、维护参数等即可运行。

在调试的过程中，出现信号异常，可以通过进入变频器信息，观察信号状态排查故障。

B.7.2 日期显示

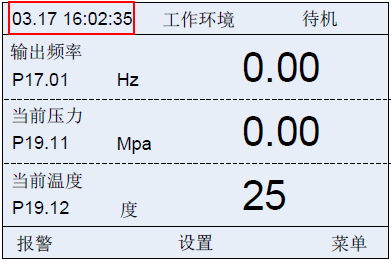

在绝大多数键盘显示的界面中，左上角都会显示【AA.BB aa:bb:cc】格式的数值，该值表示时间，其中AA代表“月”，BB代表“日”，aa代表“时”，bb代表“分”，cc代表“秒”。如下图所示的画面中，表示当前时间为3月17日16时02分35秒。

注意：该实时时钟功能需要接上电池才可正常使用，安装电池处在键盘背面，通过旋转盖子打开后即可确认。

B.7.3 密码设置

控制器提供了多重密码及权限管理，根据不同级别的密码，提供不同级别的操作权限，不同级别密码及权限如下：

（1）用户密码：允许修改【用户参数】，以及清除【故障记录】；

（2）管理员密码：除（1）中的权限外，还包括修改【维护参数】、【保护参数】、【主机参数】、【风机参数】；

（3）厂家密码：允许修改所有参数；

（4）超级厂家密码：允许修改所有参数。

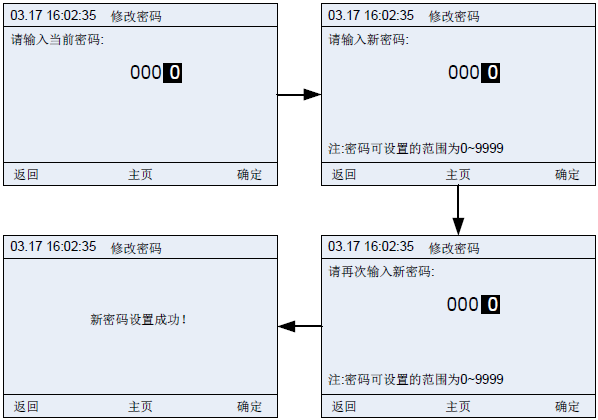

密码是可以修改的，修改密码需先输入当前密码，输入正确后再输入新密码，最后还需重复输入一次新密码，所有步骤均无误新密码才修改成功。

图 B.52修改密码

B.7.4 时间设置

当键盘的时间显示不正确时，可在此处进行修改，修改的年份范围为2000~2099；

通过键盘左右键移动黑色光标，然后再通过上下键进行调整，依次将年、月、日、时、分、秒、以及星期几，最后按下确定键即可完成修改。

注意：需确保键盘背面接入电池。

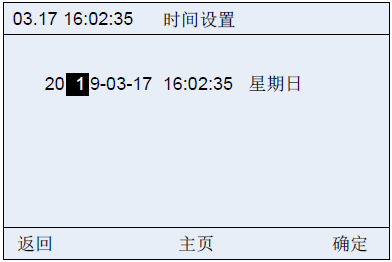

图 B.53时间设置界面

B.7.5 屏幕背光设置

液晶键盘背光设置包括背光亮度以及背光时间设置。

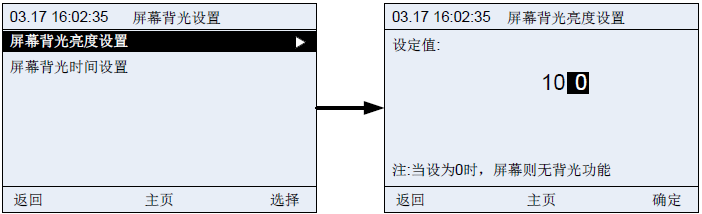

图 B.54屏幕背光亮度设置

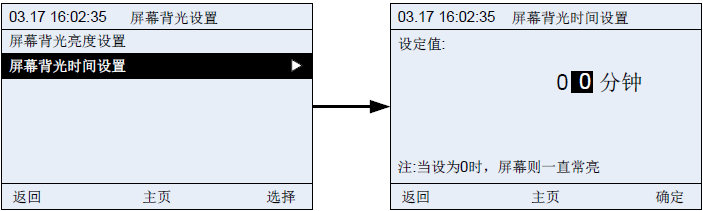

图 B.55屏幕背光时间设置

B.7.6 功能码搜索

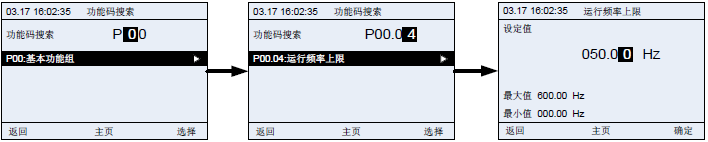

可用来查询/修改变频器所有功能码参数，例如查询/修改P00.04功能码，如下图所示：

图 B.56功能码搜索

B.7.7 变频器型号选择

可用于选择所连接的空压机系列的变频器型号，不同型号的变频器，功能码会有所差异。

通信正常时，键盘会自动识别变频器型号，而无需用户手动选择，但在某些情况下需要用到手动切换。

如：当所连接的变频器是Goodrive300-21时，由于该变频器为双变频一体机，包含主机和风机。默认情况下自动识别为Goodrive300-21（主机），当需查看风机功能码时，可通过此处切换为Goodrive300-21（风机）。

注意：切换为风机仅能使用系统配置中的功能码搜索，一旦菜单栏重新返回到主菜单界面，又会自动切换为Goodrive300-21（主机）。

目前所支持的变频器类型共有4种，未来还可能会增加。

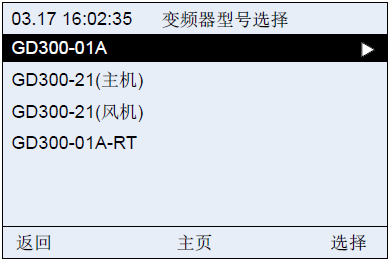

图 B.57变频器型号选择

B.7.8 参数拷贝功能

该功能可用于进行参数拷贝，可将当前所连接的变频器参数上传至键盘中，也可将键盘中的参数下载至当前所连接的变频器中。

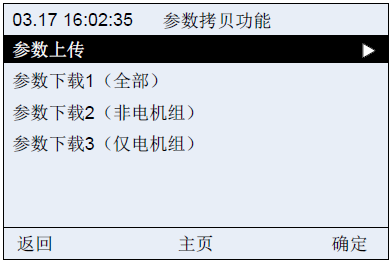

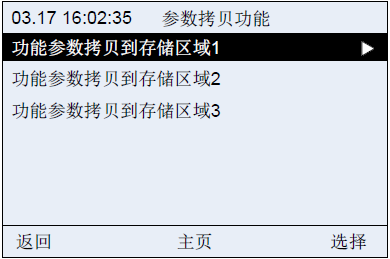

图 B.58参数拷贝功能1

每块存储区域都支持参数上传、参数下载1（全部）、参数下载2（非电机组）、参数下载3（仅电机组）等功能，按下确定键后则会执行相应的操作。

图 B.59参数拷贝功能2
