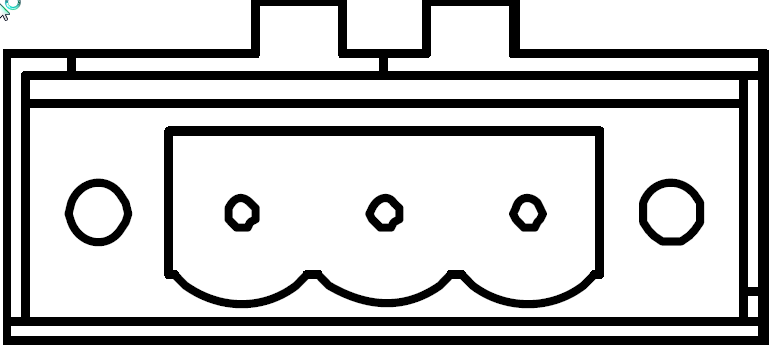

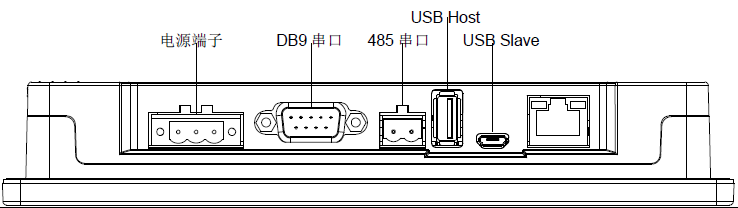

电源端子（Pin1~3由左至右） | ||
| Pin1 | FG |
Pin2 | 0V | |
Pin3 | DC24V | |
DB9串口端子 | ||
| Pin1 | Rx-(B） |
Pin2 | RxD (COM1 RS232) | |
Pin3 | TxD (COM1 RS232) | |
Pin4 | Tx- | |
Pin5 | GND | |
Pin6 | Rx+(A) | |
Pin7 | RxD (COM3 RS232) | |
Pin8 | TxD (COM3 RS232) | |
Pin9 | Tx+ | |
485端子（Pin1~2由左至右） | ||
| Pin1 | A+（COM2 RS485） |
Pin2 | B-（COM2 RS485） | |

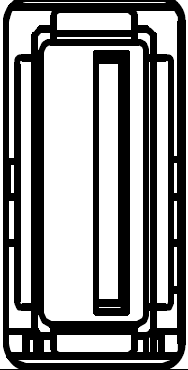

USB Host | ||
| USB Type A | 用于连接U盘，扫码枪等外设 |
USB Slave | ||
| MicroUSB | 用于下载程序与调试 |

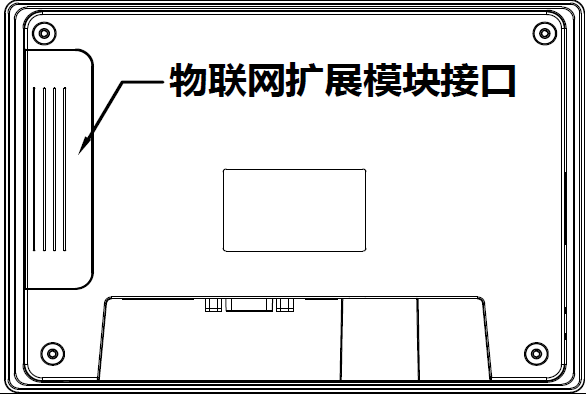

FLink扩展模块 | ||
| 扩展模块卡槽 | 支持模块：FLink、FLink-2G、FLink-4G、FLink-WiFi |
