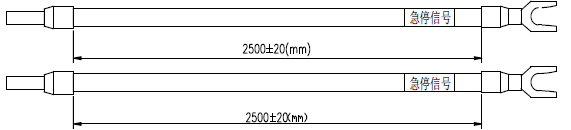

图 C.2急停线示意图
注意：急停线在机器故障时，用于紧急急停控制，通常连接S1端子和COM端子。

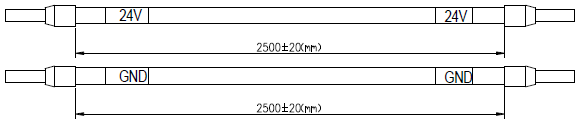

图 C.3触摸屏电源线示意图
注意：电源线需按图 C.1所示，将触摸屏电源接口与GD300-01A-RT控制板CN7连接。

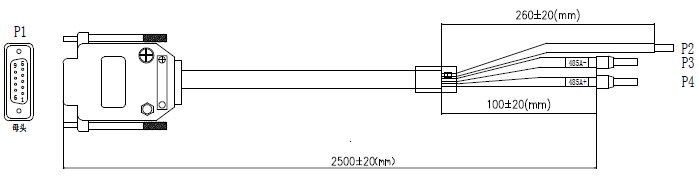

图 C.4触摸屏通讯线示意图
端子示意图
端子
线缆
P1(1PIN)
RX-(B)
P3
485-
P1(6PIN)
RX+(A)
P4
485+
铁壳
P2
屏蔽层接地线
