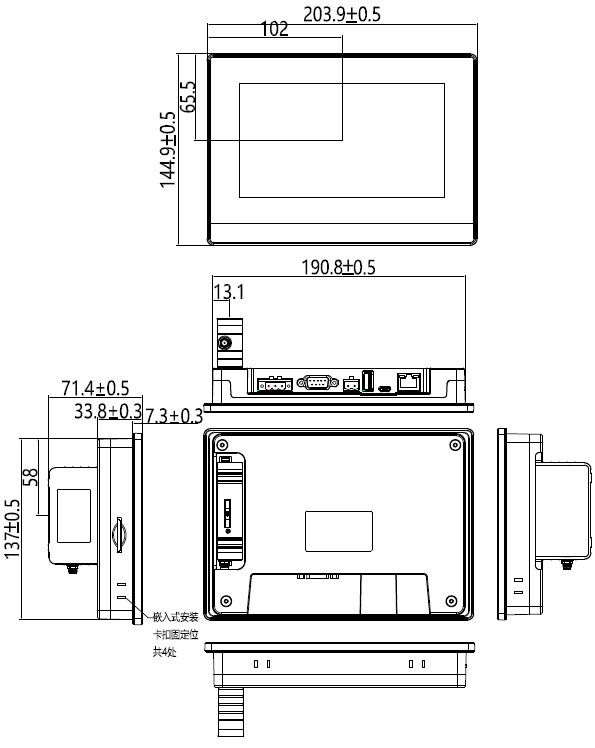

C.5.1 触摸屏安装尺寸

图 C.5触摸屏安装尺寸（单位：mm）

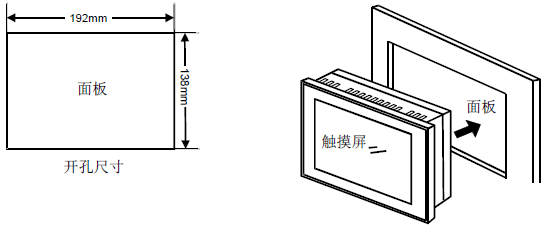

C.5.2 开孔安装说明

将产品嵌入在控制柜的操作面板上安装，安装时请使用十字头螺丝刀和随机附带的面板安装金属卡扣，按照以下步骤进行安装：

1、在控制柜操作面板表面，按开孔尺寸切割一个矩形安装槽，然后从面板正面嵌入触摸屏主机；

2、在触摸屏主机背面、顶部和底部安装插孔位置插入金属卡扣，套入固定螺丝（附带）后用十字头螺丝刀将其拧紧。
