3.3.1 Goodrive1000机芯端子说明

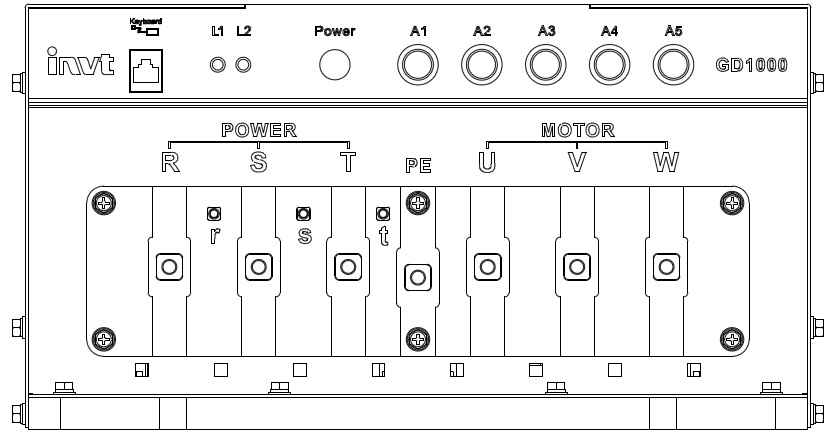

图 3.1 变频器机芯正面图(1140V)
表 3.4机芯端子说明
端子标识 | 端子功能描述 |
Keyboard | 外引键盘网线接口 |
R、S、T | 三相交流输入端子,与输入电抗器连接 |
U、V、W | 三相交流输出端子,一般接电机 |
r、s、t | 相位检测接线端子 |
PE | 安全保护接地端子,每台机器必须接地 |
A1、A2、A3、A4、A5 | 外接控制及电源输入端子(具体定义如下) |
A1:功能组(s端子、模拟量输入)
引脚 | 引脚定义 | 端子用途及说明 |
1 | S1 | 与COM形成光耦隔离开关量输入端子,内部阻抗:3.3kΩ 可接受12~30V电压输入 该端子为双向输入端子 最大输入频率:1kHz |
2 | S2 | |
3 | S3 | |
4 | S4 | |
5 | S5 | |
6 | COM | S端子公共端 |
7 | AI1 | 模拟量输入端子,输入范围:AI1电压电流通过跳针J2可选0~10V,0~20mA 输入阻抗:电压输入时20kΩ,电流输入时500Ω 分辨率:在10V对应50Hz时,最小分辨率5mV 误差±1%,25℃ |
8 | GND | 模拟量输入端子公共端 |
A2:通讯接口端子
引脚 | 引脚定义 | 端子用途及说明 |
1 | 485+ | 标配485通讯端子,采用MODBUS协议 |
2 | 485- | |
3 | CANH(主从专用) | CAN通讯端子 |
4 | CANG(主从专用) | |
5 | CANL(主从专用) | |
6 | CAN_L(CANopen) | CANOPEN通讯端子 |
7 | CAN_SHLD(CANopen) | |
8 | CAN_H(CANopen) |
A3:PG卡接口端子(选配)
引脚 | 引脚定义 | 端子用途及说明 |
1 | IA+ | 编码器信号输入端子 |
2 | IA- | |
3 | IB+ | |
4 | IB- | |
5 | IZ+ | |
6 | IZ- | |
7 | PWR | 编码器工作电源输出 |
8 | COM1 |
A4:继电器输出
引脚 | 引脚定义 | 端子用途及说明 |
1 | RO1A | 1、ROXA为常开端子,ROXB为常闭端子,ROXC为公共端(X代表1,2) 2、触点容量:3A/AC250V,1A/DC30V 3、不可用作高频开关输出(务必注意) |
2 | RO1B | |
3 | RO1C | |
4 | RO2A | |
5 | RO2B | |
6 | RO2C |
A5:控制电源220VAC/110VAC输入
引脚 | 引脚定义 | 端子用途及说明 |
1 | L | 220VAC/110VAC控制电源输入端子(默认220VAC输入) |
2 | 悬空 | / |
3 | 悬空 | / |
4 | N | 220VAC/110VAC控制电源输入端子(默认220VAC输入) |
5 | 悬空 | / |
6 | 悬空 | / |
注意:系统默认为220VAC输入,若需要改为110VAC电源输入,请联系厂家更改机器内部电路,用户不能擅自更改。

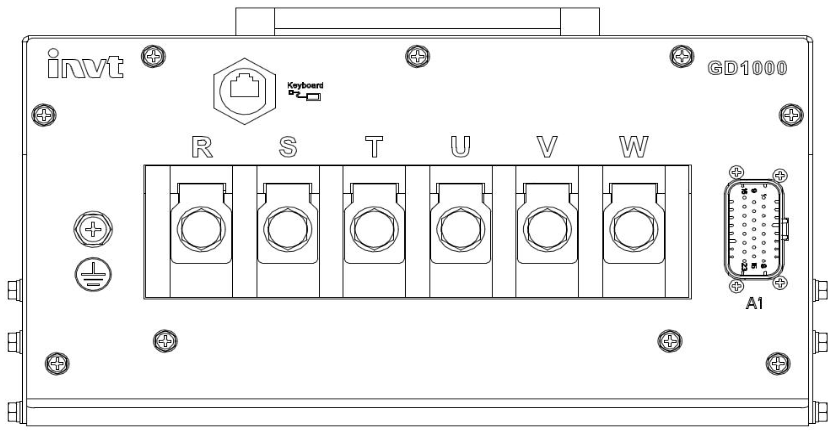

图 3.2 变频器机芯正面图(380V)
表 3.5机芯端子说明
端子标识 | 端子功能描述 |
Keyboard | 外引键盘网线接口 |
R、S、T | 三相交流输入端子,与输入电抗器连接 |
U、V、W | 三相交流输出端子,一般接电机 |
PE | 安全保护接地端子,每台机器必须接地 |
A1 | S端子及模拟量输入(具体定义如下) |
A1:功能组(S端子、模拟量输入)
引脚 | 引脚定义 | 端子用途及说明 |
1 | 485+ | 标配485通讯端子,采用MODBUS协议 |
2 | 485- | |
3 | RO1A | 1、ROXA为常开端子,ROXB为常闭端子,ROXC为公共端(X代表1,2) 2、触点容量:3A/AC250V,1A/DC30V 3、不可用作高频开关输出(务必注意) |
4 | RO1B | |
5 | RO1C | |
6 | S1 | 与COM形成光耦隔离开关量输入端子,内部阻抗:3.3kΩ 可接受12~30V电压输入 该端子为双向输入端子 最大输入频率:1kHz |
7 | S2 | |
8 | S3 | |
9 | S4 | |
10 | S5 | |
11 | S6 | |
12 | COM | S端子公共端 |
13 | RO2A | 1、ROXA为常开端子,ROXB为常闭端子,ROXC为公共端(X代表1,2) 2、触点容量:3A/AC250V,1A/DC30V 3、不可用作高频开关输出(务必注意) |
14 | RO2B | |
15 | RO2C | |
16 | AI1 | 模拟量输入端子,输入范围:AI1电压电流通过跳针J2可选0~10V,0~20mA 输入阻抗:电压输入时20kΩ,电流输入时500Ω 分辨率:在10V对应50Hz时,最小分辨率5mV 误差±1%,25℃ |
17 | GND | 模拟量输入端子公共端 |
18 | CAN_H(CANopen) | CANOPEN通讯端子 |
19 | CANH(主从专用) | CAN通讯端子 |
20 | CANL(主从专用) | |
21 | CANG(主从专用) | |
22 | CAN_L(CANopen) | CANOPEN通讯端子 |
23 | CAN_SHID | CANOPEN屏蔽端子 |
3.3.2 主回路接线图

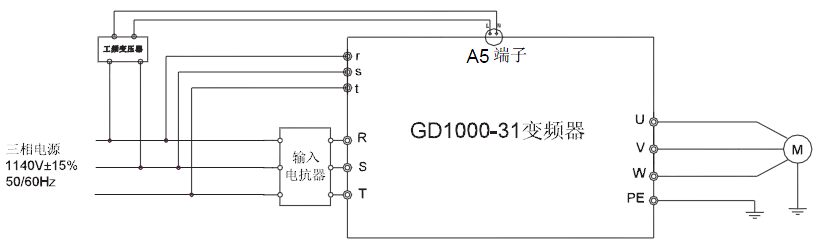

图 3.3 变频器主回路接线图(1140V)

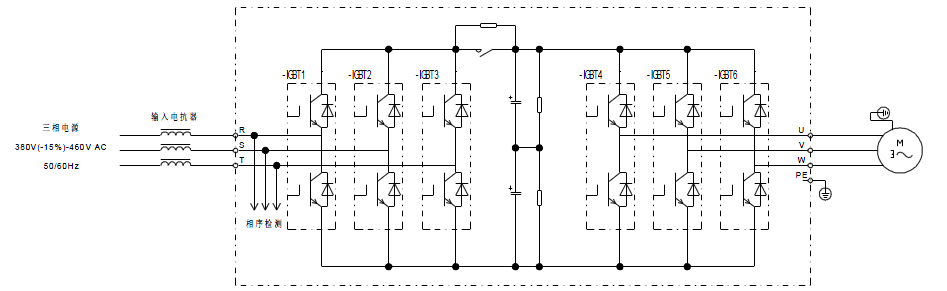

图 3.4 变频器主回路接线图(380V)
注意:
1、工频变压器为选配件,用于将1140VAC电源变压为单相220VAC电源,为变频器控制系统供电,当用户现场没有110VAC或220VAC电源时,可以选配该变压器。
2、图中r、s、t为输入电源相位检测端子,引线必须从电网侧引入,即是从输入电抗器的输入端引入,接线时要保证r、s、t和R、S、T一一对应。
3.3.3 控制回路接线图

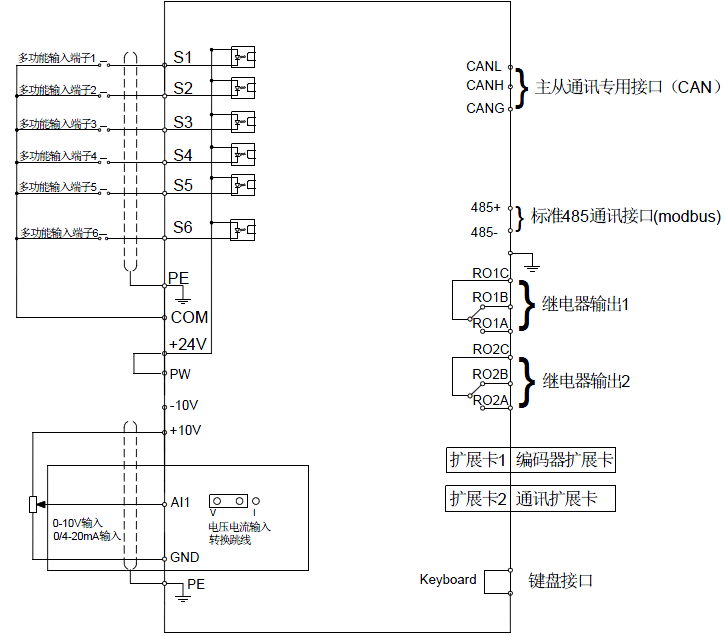

图 3.5变频器控制回路接线图
注意:端子功能及端子位置请参见3.3.1。
