IPE300系列变频器是一种用来控制异步交流感应电机和永磁同步电机的变频器，下图显示变频器的主回路简图。

整流器将三相交流电压转换为直流电压，中间电路的电容器组稳定直流电压。逆变器将直流电压转换为交流电机使用的交流电压。在电路中的电压超过了最大限值时，制动管将把外部制动电阻连接到中间直流电路，消耗回馈的能量。

注意：

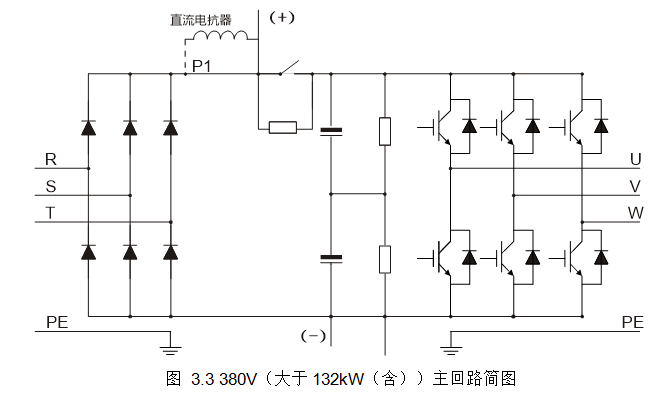

1、 132kW（含）以上变频器支持外接直流电抗器，连接前，需将P1和（+）之间的短接铜排取下来。132kW（含）以上变频器可外接制动单元，直流电抗器、制动单元均为选配件。

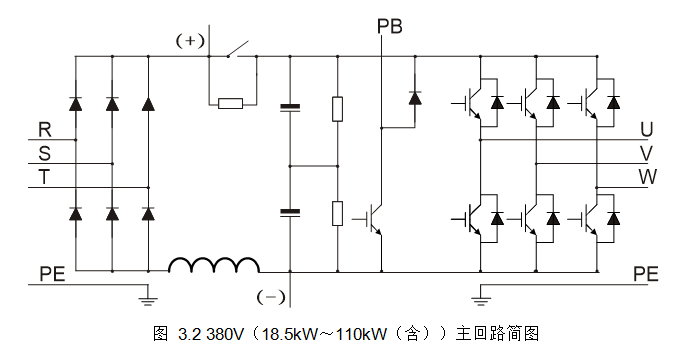

2、 18.5kW～110kW（含）变频器内置直流电抗器。

3、 37kW（含）以下机型内置制动单元，45kW～110kW（含）可选配内置制动单元，内置制动单元的机型均可外接制动电阻，制动电阻均为选配件。

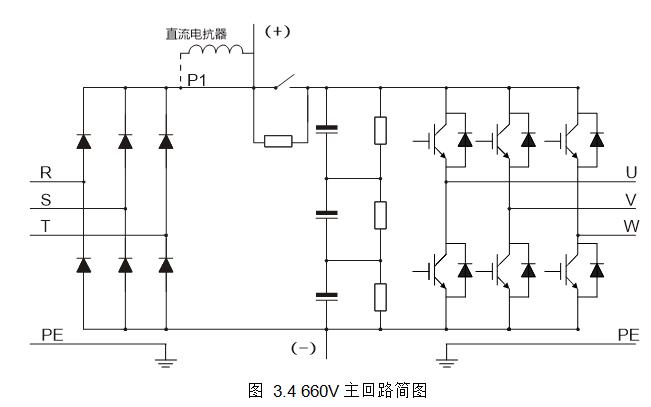

4、 660V全系列变频器支持外接直流电抗器，连接前，需将P1和（+）之间的短接铜排取下来。660V全系列变频器可外接制动单元，直流电抗器、制动单元均为选配件。
