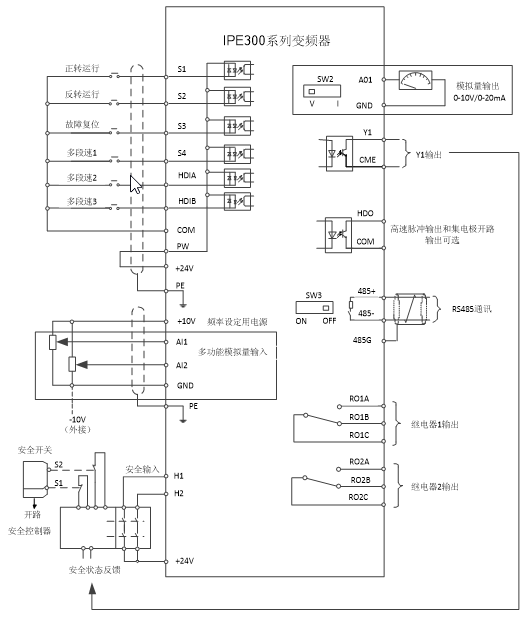

图 4.18 基本控制回路接线图
端子名称 | 说明 | |
+10V | 本机提供的+10.5V电源。 | |
AI1 | 输入范围:AI1电压电流可选0~10V,0~20mA; AI2:-10V~+10V电压; 输入阻抗:电压输入时20kΩ,电流输入时250Ω; AI1电压或电流输入由功能码P05.50切换设定; 分辨率:在10V对应50Hz时,最小分辨率5mV; 25℃,输入5V或10mA以上时,误差±0.5%。 | |
AI2 | ||
GND | +10.5V的参考零电位 | |
AO1 | 输出范围:0~10V电压或0~20mA电流; 电压或电流输出由拨码开关SW2设定; 25℃,输出5V或10mA以上时,误差±0.5%。 | |
RO1A | RO1继电器输出;RO1A常开,RO1B常闭,RO1C公共端; 触点容量:3A/AC250V,1A/DC30V。 | |
RO1B | ||
RO1C | ||
RO2A | RO2继电器输出,RO2A常开,RO2B常闭,RO2C公共端; 触点容量:3A/AC250V,1A/DC30V。 | |
RO2B | ||
RO2C | ||
HDO | 开关容量:200mA/30V; 输出频率范围:0~50kHz; 占空比50%。 | |
COM | +24V的公共端 | |
CME | 开路集电极输出的公共端,出厂时与COM短接 | |
Y1 | 开关容量:200mA/30V; 输出频率范围:0~1kHz。 | |
485+ | 485通讯端口,485差分信号端口,标准485通讯接口请使用双绞线屏蔽线,485通讯的120欧终端匹配电阻通过拨码开关SW3选择接入。 | |
485- | ||
PE | 接地端子 | |
PW | 由外部向内部提供输入开关量工作电源; 电压范围:12~24V。 | |
24V | 变频器提供用户电源,最大输出电流200mA | |
COM | +24V的公共端 | |
S1 | 开关量输入1 | 1、 内部阻抗:3.3kΩ 2、 可接受12~30V电压输入 3、 该端子为双向输入端子,同时支持NPN和PNP接法 4、 最大输入频率:1kHz 5、 全部为可编程数字量输入端子,用户可通过功能码设定端子功能 |
S2 | 开关量输入2 | |
S3 | 开关量输入3 | |
S4 | 开关量输入4 | |
HDIA | 除有S1~S4功能外,还可作为高频脉冲输入通道; 最大输入频率:50kHz; 占空比:30%~70%; 支持正交编码器输入,具有测速功能。 | |
HDIB | ||
+24V—H1 | STO输入1 | 1、 安全转矩停止(STO)冗余输入,外接常闭触点,触点断开时STO动作,变频器停止输出; 2、 安全输入信号线使用屏蔽线,接线长度控制在25米以内; 3、 3.出厂时H1、H2端子均与+24V短接,使用STO功能时需要将端子上的短接片拆除。 |
+24V—H2 | STO输入2 |

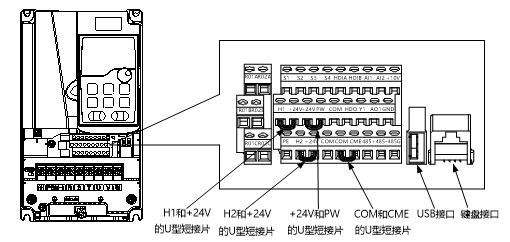

请利用U型短接片设定NPN模式/PNP模式以及内部/外部电源的选择。出厂时设定为NPN内部模式。
图 4.19 U型短接位置示意图
注:USB接口可用来升级软件,键盘接口可用来接外引键盘,但本机键盘和外引键盘只能同时使用一个。

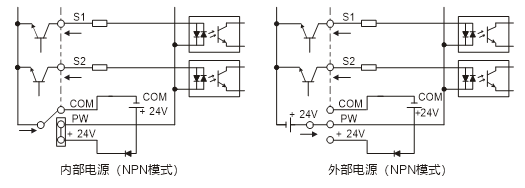

当输入信号来自NPN晶体管时,请根据使用的电源,按图设置+24V和PW之间的U型短接片。
图 4.20 NPN模式示意图

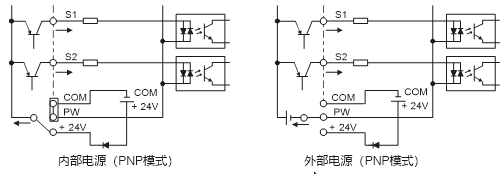

当输入信号来自PNP晶体管时,请根据使用的电源,如图所示设定U型短接片。
图 4.21 PNP模式示意图

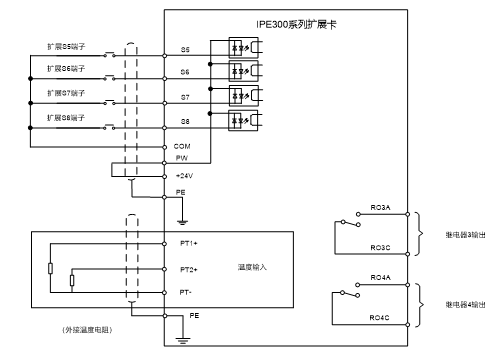

图 4.22 I/O扩展卡2控制回路接线图

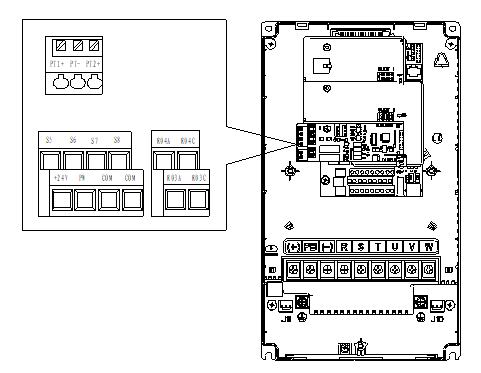

图 4.23 I/O扩展卡2端子排列图
端子名称 | 说明 | |
PT1+ | 独立的PT100和PT1000输入:PT1+接PT100电阻,PT2+接PT1000电阻 1、分辨率1℃; 2、范围-20℃~150℃; 3、检测精度:3℃; 4、支持掉线保护 | |
PT2+ | ||
PT- | PT100/PT1000的参考零电位 | |
RO3A | RO3继电器输出;RO3A常开,RO3C公共端; 触点容量:3A/AC250V,1A/DC30V。 | |
RO3C | ||
RO4A | RO4继电器输出,RO4A常开,RO4C公共端; 触点容量:3A/AC250V,1A/DC30V。 | |
RO4C | ||
PW | 由外部向内部提供输入开关量工作电源; 电压范围:24(-20%)~48VDC(+10%),24(-10%)~48VAC(+10%)电压输入 | |
+24V | 变频器提供用户电源,最大输出电流200mA | |
COM | +24V的公共端 | |
S5 | 开关量输入5 | 1、内部阻抗:6.6kΩ 2、支持外部电源(-20%)24~48VDC(+10%)、(-10%)24~48VAC(+10%)电压输入 3、支持内部电源24V 4、该端子为双向输入端子,同时支持NPN和PNP接法 5、最大输入频率:1kHz 6、全部为可编程数字量输入端子,用户可通过功能码设定端子功能 |
S6 | 开关量输入6 | |
S7 | 开关量输入7 | |
S8 | 开关量输入8 |
