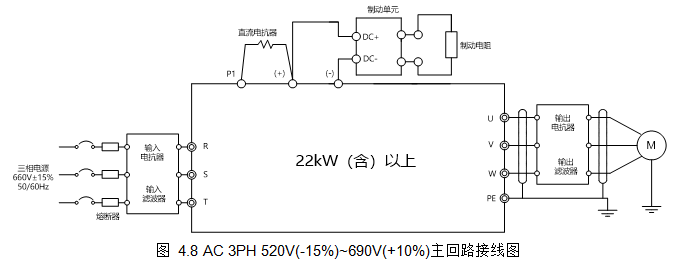

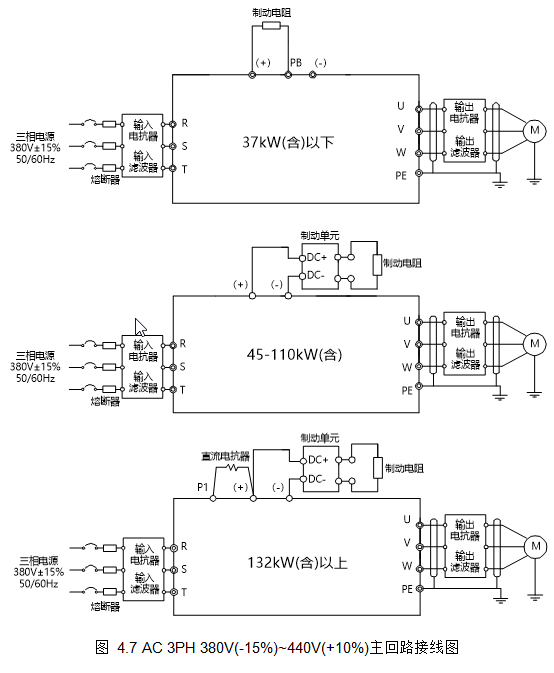

4.3.1 主回路接线图
注意：
1、 熔断器、直流电抗器、制动单元、制动电阻、输入电抗器、输入滤波器、输出电抗器、输出滤波器均为选配件，详情请参见“附录D外围选配件”。
2、 380V 132kW（含）以上变频器P1端和（+）端出厂时已短接，如需外接直流电抗器时，请取下P1端和（+）端的短接片。
3、 接制动电阻时，请将端子排上标有PB，(+)，(-)黄色警示标签取下，再接制动电阻线，否则会导致接触不良。
4、 380V 45kW~110kW机型可选配内置制动单元。
注意：
1、 熔断器、直流电抗器、制动电阻、输入电抗器、输入滤波器、输出电抗器、输出滤波器均为选配件，详情请参见“附录D外围选配件”。
2、 P1端和（+）端出厂时已短接，如需外接直流电抗器时，请取下P1端和（+）端的短接片。
3、 接制动电阻时，请将端子排上标有(+)，(-)黄色警示标签取下，再接制动电阻线，否则会导致接触不良。

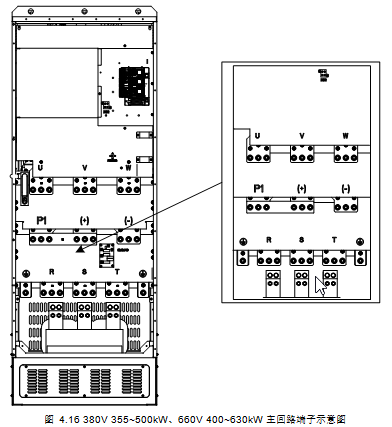

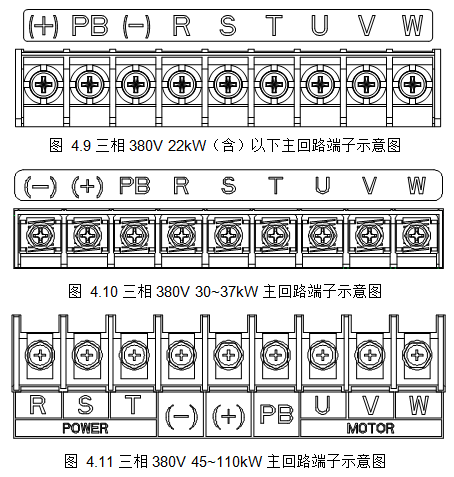

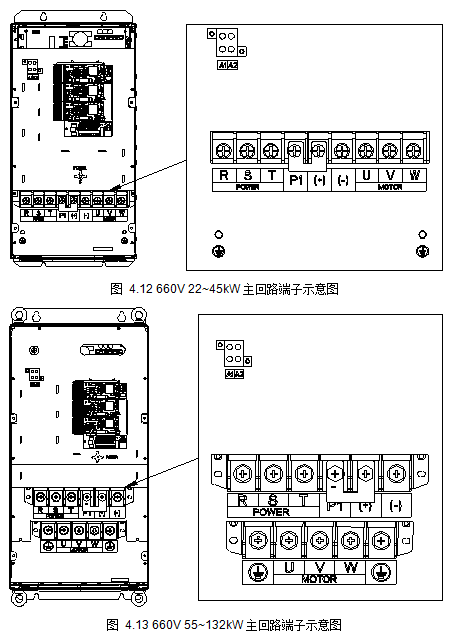

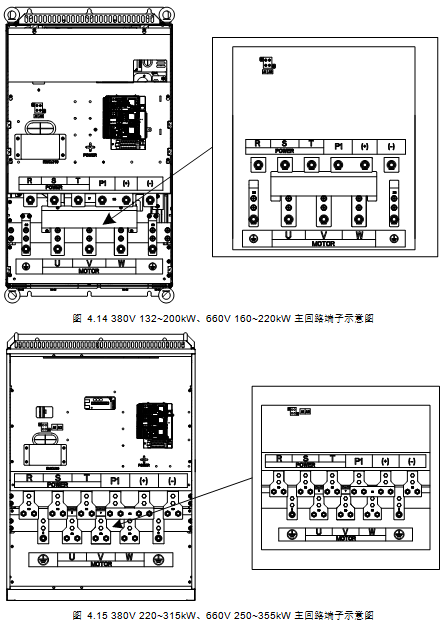

4.3.2 主回路端子示意图
端子符号 | 端子名称 | 功能描述 | ||
380V 37kW以下（含） | 380V 45~110kW （含） | 380V 132kW以上（含） | ||
660V全系列 | ||||
R、S、T | 主回路电源输入 | 三相交流输入端子，与电网连接 | ||
U、V、W | 变频器输出 | 三相交流输出端子，一般接电机 | ||
P1 | 无该端子 | 无该端子 | 直流电抗器端子1 | P1、（+）外接直流电抗器端子 （+）、（-）外接制动单元端子 PB、（+）外接制动电阻端子 |
（+） | 制动电阻端子1 | 制动单元端子1 | 直流电抗器端子2、 制动单元端子1 | |
（-） | / | 制动单元端子2 | ||
PB | 制动电阻端子2 | 无该端子 | ||
PE | 接地电阻小于10欧姆 | 安全保护接地端子，每台机器标配两个PE端子，必须可靠接地 | ||
A1、A2 | 控制电源端子（外接220V控制电源） | 380V 4kW以上产品可选配，产品下单时需要单独说明，660V产品标配。可以在输入主回路不用上电的情况下，通过辅助电源通电，更方便、安全地进行调试。 | ||
注意：
1、 禁止使用不对称电机电缆。如果电机电缆中除了导电的屏蔽层之外，还有一根对称接地导体，那么请将接地导体在变频器端和电机端接地。
2、 制动电阻、制动单元和直流电抗器均为选配件。
3、 将电机电缆、输入动力电缆和控制电缆分开走线。
4、 “无该端子”表示变频器没有提供该端子作为外接端子。
4.3.3 主回路端子接线过程
1、 将输入动力电缆的接地线与变频器的接地端子（PE）直接相连，将三相输入电缆连接到端子R、S和T，并紧固。
2、 将电机电缆的接地线连接到变频器的接地端子，将电机三相电缆连接到端子U、V和W，并紧固。
3、 将带电缆的制动电阻等选件连接到指定位置。
4、 如条件允许，在变频器外部将所有电缆进行机械固定。
