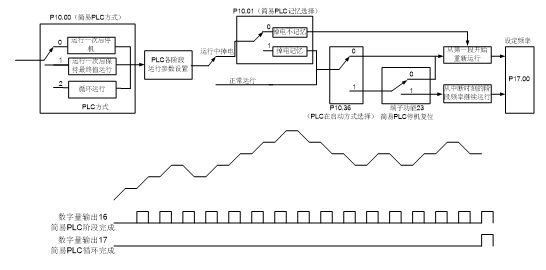

简易PLC功能是一个多段速度发生器,变频器可以根据运行时间自动变换运行频率、方向,以满足工艺要求。以前该功能需要外部PLC来辅助完成,现在依靠变频器本身就可以实现该功能。
本系列变频器可以实现16段速度控制,有4组加减速时间可供选择。
当所设定的PLC完成一个循环(或者是一段)后,可由多功能继电器输出一个ON信号。
相关参数表:
功能码 | 名称 | 参数详细说明 | 缺省值 |
数字量输入功能选择 | 23:简易PLC停机复位 24:简易PLC暂停 25:PID控制暂停 | ||
数字量输出功能选择 | 16:简易PLC阶段到达 17:简易PLC循环到达 | ||
简易PLC方式 | 0:运行一次后停机 1:运行一次后保持最终值运行 2:循环运行 | 0 | |
简易PLC 记忆选择 | 0:掉电不记忆 1:掉电记忆 | 0 | |
多段速0 | -100.0~100.0% | 0.0% | |
第0段运行时间 | 0.0~6553.5s(min) | 0.0s | |
多段速1 | -100.0~100.0% | 0.0% | |
第1段运行时间 | 0.0~6553.5s(min) | 0.0s | |
多段速2 | -100.0~100.0% | 0.0% | |
第2段运行时间 | 0.0~6553.5s(min) | 0.0s | |
多段速3 | -100.0~100.0% | 0.0% | |
第3段运行时间 | 0.0~6553.5s(min) | 0.0s | |
多段速4 | -100.0~100.0% | 0.0% | |
第4段运行时间 | 0.0~6553.5s(min) | 0.0s | |
多段速5 | -100.0~100.0% | 0.0% | |
第5段运行时间 | 0.0~6553.5s(min) | 0.0s | |
多段速6 | -100.0~100.0% | 0.0% | |
第6段运行时间 | 0.0~6553.5s(min) | 0.0s | |
多段速7 | -100.0~100.0% | 0.0% | |
第7段运行时间 | 0.0~6553.5s(min) | 0.0s | |
多段速8 | -100.0~100.0% | 0.0% | |
第8段运行时间 | 0.0~6553.5s(min) | 0.0s | |
多段速9 | -100.0~100.0% | 0.0% | |
第9段运行时间 | 0.0~6553.5s(min) | 0.0s | |
多段速10 | -100.0~100.0% | 0.0% | |
第10段运行时间 | 0.0~6553.5s(min) | 0.0s | |
多段速11 | -100.0~100.0% | 0.0% | |
第11段运行时间 | 0.0~6553.5s(min) | 0.0s | |
多段速12 | -100.0~100.0% | 0.0% | |
第12段运行时间 | 0.0~6553.5s(min) | 0.0s | |
多段速13 | -100.0~100.0% | 0.0% | |
第13段运行时间 | 0.0~6553.5s(min) | 0.0s | |
多段速14 | -100.0~100.0% | 0.0% | |
第14段运行时间 | 0.0~6553.5s(min) | 0.0s | |
多段速15 | -100.0~100.0% | 0.0% | |
第15段运行时间 | 0.0~6553.5s(min) | 0.0s | |
简易PLC第0~7段的加减速时间选择 | 0x0000~0XFFFF | 0000 | |
简易PLC第8~15段的加减速时间选择 | 0x0000~0XFFFF | 0000 | |
PLC再启动方式选择 | 0:从第一段开始重新运行 1:从中断时刻的阶段频率继续运行 | 0 | |
设定频率 | 0.00Hz~P00.03(最大输出频率) | 0.00Hz | |
简易PLC及多段速当前段数 | 0~15 | 0 |

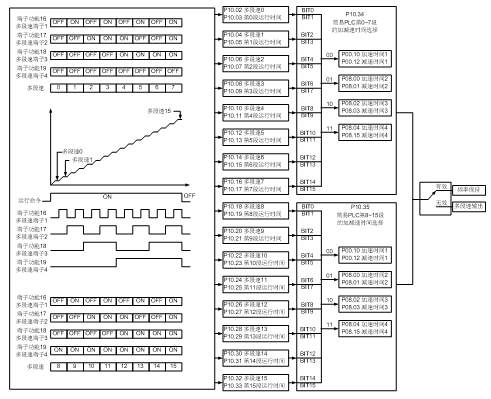

设定用变频器进行多段速度运行时参数。IPE300变频器可设定16段速度,由多段速端子1~4的组合编码选择,分别对应多段速度0至多段速度15。
相关参数表:
功能码 | 名称 | 参数详细说明 | 缺省值 |
数字量输入功能选择 | 16:多段速端子1 17:多段速端子2 18:多段速端子3 19:多段速端子4 20:多段速暂停 | ||
多段速0 | -100.0~100.0% | 0.0% | |
第0段运行时间 | 0.0~6553.5s(min) | 0.0s | |
多段速1 | -100.0~100.0% | 0.0% | |
第1段运行时间 | 0.0~6553.5s(min) | 0.0s | |
多段速2 | -100.0~100.0% | 0.0% | |
第2段运行时间 | 0.0~6553.5s(min) | 0.0s | |
多段速3 | -100.0~100.0% | 0.0% | |
第3段运行时间 | 0.0~6553.5s(min) | 0.0s | |
多段速4 | -100.0~100.0% | 0.0% | |
第4段运行时间 | 0.0~6553.5s(min) | 0.0s | |
多段速5 | -100.0~100.0% | 0.0% | |
第5段运行时间 | 0.0~6553.5s(min) | 0.0s | |
多段速6 | -100.0~100.0% | 0.0% | |
第6段运行时间 | 0.0~6553.5s(min) | 0.0s | |
多段速7 | -100.0~100.0% | 0.0% | |
第7段运行时间 | 0.0~6553.5s(min) | 0.0s | |
多段速8 | -100.0~100.0% | 0.0% | |
第8段运行时间 | 0.0~6553.5s(min) | 0.0s | |
多段速9 | -100.0~100.0% | 0.0% | |
第9段运行时间 | 0.0~6553.5s(min) | 0.0s | |
多段速10 | -100.0~100.0% | 0.0% | |
第10段运行时间 | 0.0~6553.5s(min) | 0.0s | |
多段速11 | -100.0~100.0% | 0.0% | |
第11段运行时间 | 0.0~6553.5s(min) | 0.0s | |
多段速12 | -100.0~100.0% | 0.0% | |
第12段运行时间 | 0.0~6553.5s(min) | 0.0s | |
多段速13 | -100.0~100.0% | 0.0% | |
第13段运行时间 | 0.0~6553.5s(min) | 0.0s | |
多段速14 | -100.0~100.0% | 0.0% | |
第14段运行时间 | 0.0~6553.5s(min) | 0.0s | |
多段速15 | -100.0~100.0% | 0.0% | |
第15段运行时间 | 0.0~6553.5s(min) | 0.0s | |
简易PLC第0~7段的加减速时间选择 | 0x0000~0XFFFF | 0000 | |
简易PLC第8~15段的加减速时间选择 | 0x0000~0XFFFF | 0000 | |
简易PLC及多段速当前段数 | 0~15 | 0 |
IPE300变频器支持脉冲计数功能,通过从HDI高速脉冲端口输入计数脉冲,当实际计数值大于等于设定计数值时,数字量输出端子将可以输出计数值到达脉冲信号,对应实际计数值自动清零。
功能码 | 名称 | 参数详细说明 | 缺省值 |
HDI输入类型选择 | 0x00~0x11 个位:HDIA输入类型选择 0:HDIA为高速脉冲输入 1:HDIA为开关量输入 十位:HDIB输入类型选择 0:HDIB为高速脉冲输入 1:HDIB为开关量输入 | 0x00 | |
HDIA高速脉冲输入功能选择 | 0:频率设定输入 1:保留 2:编码器输入,需要配合HDIB使用 | 0 | |
HDIB高速脉冲输入功能选择 | 0:频率设定输入 1:保留 2:编码器输入,需要配合HDIA使用 | 0 | |
编码器实测频率 | -999.9~3276.7Hz | 0.0Hz | |
测速方式选择 | 0:PG卡 1:本机,通过HDIA,HDIB实现,只支持增量式24V编码器 | 0 |

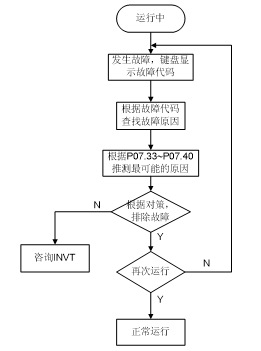

IPE300系列提供丰富故障处理信息,以方便用户的适用。
相关参数表:
功能码 | 名称 | 参数详细说明 | 缺省值 |
当前故障类型 | 0:无故障 1:逆变单元U相保护(OUt1) 2:逆变单元V相保护(OUt2) 3:逆变单元W相保护(OUt3) 4:加速过电流(OC1) 5:减速过电流(OC2) 6:恒速过电流(OC3) 7:加速过电压(OV1) 8:减速过电压(OV2) 9:恒速过电压(OV3) 10:母线欠压故障(UV) 11:电机过载(OL1) 12:变频器过载(OL2) 13:输入侧缺相(SPI) 14:输出侧缺相(SPO) 15:整流模块过热(OH1) 16:逆变模块过热故障(OH2) 17:外部故障(EF) 18:485通讯故障(CE) 19:电流检测故障(ItE) 20:电机自学习故障(tE) 21:EEPROM操作故障(EEP) 22:PID反馈断线故障(PIDE) 23:制动单元故障(bCE) 24:运行时间达到(END) 25:电子过载(OL3) 26:键盘通讯错误(PCE) 27:参数上传错误(UPE) 28:参数下载错误(DNE) 29:Profibus DP通讯故障(E-DP) 30:以太网通信故障(E-NET) 31:CANopen通信故障(E-CAN) 32:对地短路故障1(ETH1) 33:对地短路故障2(ETH2) 34:速度偏差故障(dEu) 35:失调故障(STo) 36:欠载故障(LL) 37:编码器断线故障(ENC1O) 38:编码器反向故障(ENC1D) 39:编码器Z脉冲断线故障(ENC1Z) 40:安全转矩停止(STO) 41:通道1安全回路异常(STL1) 42:通道2安全回路异常(STL2) 43:通道1和通道2同时异常(STL3) 44:安全代码FLASH CRC校验故障(CrCE) 45:PLC卡自定义故障1(P-E1) 46:PLC卡自定义故障2(P-E2) 47:PLC卡自定义故障3(P-E3) 48:PLC卡自定义故障4(P-E4) 49:PLC卡自定义故障5(P-E5) 50:PLC卡自定义故障6(P-E6) 51:PLC卡自定义故障7(P-E7) 52:PLC卡自定义故障8(P-E8) 53:PLC卡自定义故障9(P-E9) 54:PLC卡自定义故障10(P-E10) 55:扩展卡类型重复故障(E-Err) 56:编码器UVW丢失故障(ENCUV) 57:Profinet通信超时故障(E-PN) 58:CAN通信故障(SECAN) 59:电机过温故障(OT) 60:卡槽1卡识别失败(F1-Er) 61:卡槽2卡识别失败(F2-Er) 62:卡槽3卡识别失败(F3-Er) 63:卡槽1卡通信超时故障(C1-Er) 64:卡槽2卡通信超时故障(C2-Er) 65:卡槽3卡通信超时故障(C3-Er) 66:EtherCat通信故障(E-CAT) 67:Bacnet通信故障(E-BAC) 68:DeviceNet通信故障(E-DEV) 69:主从同步CAN从机故障(S-Err) 70:PT100过温故障(OtE1) 71:PT1000过温故障( OtE2) 72:抱闸反馈信号异常( E-brF) 73~79:保留 | 0 | |
前1次故障类型 | |||
前2次故障类型 | |||
前3次故障类型 | |||
前4次故障类型 | |||
前5次故障类型 | |||
当前故障运行频率 | 0.00Hz | ||
当前故障斜坡给定频率 | 0.00Hz | ||
当前故障输出电压 | 0V | ||
当前故障输出电流 | 0.0A | ||
当前故障母线电压 | 0.0V | ||
当前故障时最高温度 | 0.0℃ | ||
当前故障输入端子状态 | 0 | ||
当前故障输出端子状态 | 0 | ||
前1次故障运行频率 | 0.00Hz | ||
前1次故障斜坡给定频率 | 0.00Hz | ||
前1次故障输出电压 | 0V | ||
前1次故障输出电流 | 0.0A | ||
前1次故障母线电压 | 0.0V | ||
前1次故障时最高温度 | 0.0℃ | ||
前1次故障输入端子状态 | 0 | ||
前1次故障输出端子状态 | 0 | ||
前2次故障运行频率 | 0.00Hz | ||
前2次故障斜坡给定频率 | 0.00Hz | ||
前2次故障输出电压 | 0V | ||
前2次故障输出电流 | 0.0A | ||
前2次故障母线电压 | 0.0V | ||
前2次故障时最高温度 | 0.0℃ | ||
前2次故障输入端子状态 | 0 | ||
前2次故障输出端子状态 | 0 |

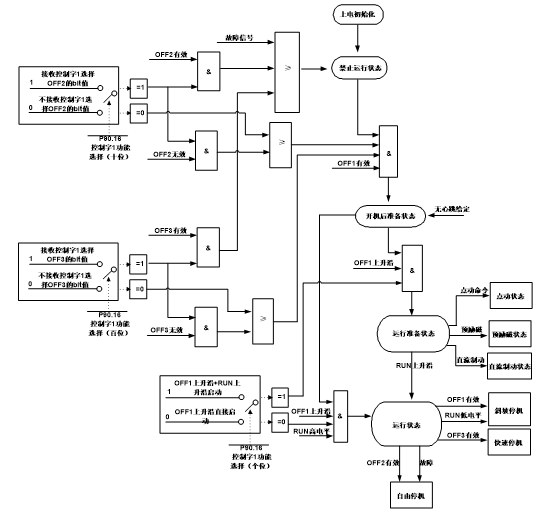

如下图所示,Profibus-Dp通讯时满足以下状态机逻辑:
如下表,通过功能码P90.00~P90.15,可完成对控制字1的自由编程。
功能码 | 名称 | 参数详细说明 | 缺省值 |
控制字1位00选择 | 0~32 0:无效 1:OFF1(0:斜坡停机; 2:OFF2(0:自由停车;1:无效) 3:OFF3(0:快速停车;1:无效) 4:RUN(0:斜坡停机; 5:斜坡设定值使能(0:无效;1:使能) 6:故障复位(0:无效;1:有效) 7:正向点动(0:无效;1:有效) 8:反向点动(0:无效;1:有效) 9:心跳给定(0:无心跳;1:心跳使能,且该位为1时,控制字1中RUN命令才有效) 10:预励磁(0:禁止;1:使能) 11:直流制动(0:禁止;1:使能) 12:下垂控制(0:禁止;1:使能) 13:正转运行(0:无效;1:正转) 14:反转运行(0:无效;1:反转) 15:切换到主机(0:无效;1:切换主机) 16:切换到从机(0:无效;1:切换主机) 17:速度和转矩控制切换(0:无效;1:相互切换) 18:运行命令本地远程切换(0:远程;1:本地。结合P90.16千位选择本地方式) 19:电机组切换(0:电机组1;1:电机组2) 20:远程抱闸输出(为1,抱闸输出继电器有效,对应输出端子50:远程抱闸) 21:保留 22:编码器脉冲计数清零(为1时,将当前编码脉冲计数值设置为 P22.24) 23~32:保留 | 1 | |
控制字1位01选择 | 2 | ||
控制字1位02选择 | 3 | ||
控制字1位03选择 | 4 | ||
控制字1位04选择 | 0 | ||
控制字1位05选择 | 0 | ||
控制字1位06选择 | 0 | ||
控制字1位07选择 | 6 | ||
控制字1位08选择 | 7 | ||
控制字1位09选择 | 8 | ||
控制字1位10选择 | 9 | ||
控制字1位11选择 | 0 | ||
控制字1位12选择 | 0 | ||
控制字1位13选择 | 0 | ||
控制字1位14选择 | 0 | ||
控制字1位15选择 | 0 |
类似,通过功能码P90.18~P90.65,可分别完成对控制字2、状态字1和状态字2的自由编程。
如下表,通过功能码P15.02~P15.12,可完成对接收PZD的自由编程。
功能码 | 名称 | 参数详细说明 | 缺省值 |
PZD2接收 | 0:无效 1:设定频率(0~Fmax(单位:0.01Hz)) 2:PID给定,范围(0~1000,1000对应100.0%) 3:PID反馈,范围(0~1000,1000对应100.0%) 4:转矩设定值(-3000~3000,1000对应100.0%电机额定电流) 5:正转上限频率设定值(0~Fmax(单位:0.01Hz)) 6:反转上限频率设定值(0~Fmax(单位:0.01Hz)) 7:电动转矩上限转矩(0~3000,1000对应100.0%电机额定电流) 8:制动转矩上限转矩(0~3000,1000对应100.0%电机额定电流) 9:虚拟输入端子命令,范围:0x000~0x1FF 10:虚拟输出端子命令,范围:0x00~0x0F 11:电压设定值(V/F分离专用) (0~1000,1000对应100.0%电机额定电压) 12:AO1 输出设定值1(-1000~1000,1000对应100.0%) 13: AO2 输出设定值2(-1000~1000,1000对应100.0%) 14:位置给定高位(有符号数) 15:位置给定低位(无符号数) 16:位置反馈高位(有符号数) 17:位置反馈低位(无符号数) 18:位置反馈设定标志(先写1再写0,则位置反馈才可以设定) 19~20:保留 21:控制字2 22:设定频率(*100,Hz,有符号,-Fmax~Fmax) 23:设定转速(*1,rpm,无符号,0~60000) 24:设定转速(*1,rpm,有符号,-30000~30000) 25:辅助频率设定(*100,Hz,有符号,-50.00Hz~50.00Hz) 26:辅助转矩设定(*10,%,有符号,-50.0%~50.0%) 27:下垂控制下降率(*100,Hz,0.00~50.00Hz) 28:从机个数(0~15,主从控制时主机有效) 29~47:保留 | 0 | |
PZD3接收 | 0 | ||
PZD4接收 | 0 | ||
PZD5接收 | 0 | ||
PZD6接收 | 0 | ||
PZD7接收 | 0 | ||
PZD8接收 | 0 | ||
PZD9接收 | 0 | ||
PZD10接收 | 0 | ||
PZD11接收 | 0 | ||
PZD12接收 | 0 |
类似,通过功能码P15.13~P15.23,可完成对发送PZD的自由编程。
以PZD2接收为例:变频器内部接收到的数据 = PZD2接收值*P91.00/P91.01
功能码 | 名称 | 参数详细说明 | 缺省值 |
PZD2接收转换基值分子 |
| 16384 | |
PZD2接收转换基值分母 | 16384 |
以PZD2发送为例:PZD2发送值 = 变频器内部值*P91.22/P91.23
功能码 | 名称 | 参数详细说明 | 缺省值 |
PZD2发送转换基值分子 | 16384 | ||
PZD2发送转换基值分母 | 16384 |
该功能提供简易供水功能,通过设定频率或反馈压力值进行供水控制。
功能码 | 名称 | 参数详细说明 | 缺省值 |
辅助电机有效选择 | 0:没有辅助电机 1:辅助电机1有效 2:辅助电机2有效 3:辅助电机1、2都有效 | 0 | |
辅助电机1起停延迟时间 | 0.0~3600.0s | 5.0s | |
辅助电机2起停延迟时间 | 0.0~3600.0s | 5.0s |

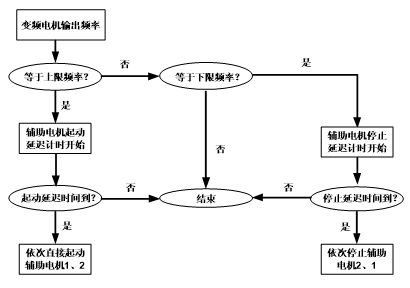

P92.10~P92.12是完成一拖三简易供水功能:一台变频泵,两台工频泵(辅助泵)完成恒压供水的简易系统。相关逻辑如下图所示:

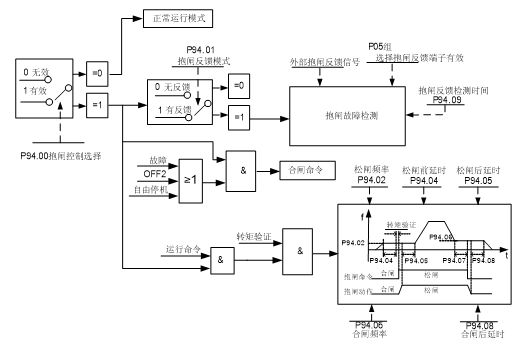

P94组提供抱闸控制的参数设置。当驱动不激活时,保持抱闸用于保护驱动装置,以免出现不希望的运动,如位能性的负载或垂直运行的负载产生的危险。
相关逻辑如下图所示:
