C.5 AC 3PH 380V(-15%)~440V(+10%)变频器尺寸

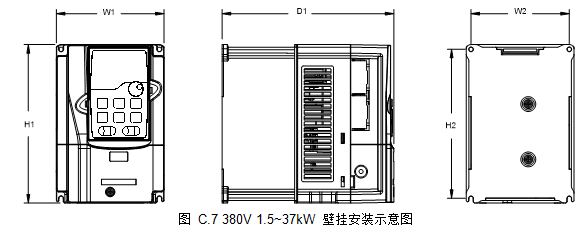

C.5.1 壁挂安装尺寸（单位：mm）




变频器规格

W1

W2

W3

H1

H2

D1

安装孔径

固定螺钉

1.5kW~2.2kW

126

115

-

186

175

185

5

M4

4kW~5.5kW

126

115

-

186

175

201

5

M4

7.5kW

146

131

-

256

243.5

192

6

M5

11kW~15kW

170

151

-

320

303.5

220

6

M5

18.5kW~22kW

200

185

-

340.6

328.6

208

6

M5

30kW~37kW

250

230

-

400

380

223

6

M5


变频器规格

W1

W2

W3

H1

H2

D1

安装孔径

固定螺钉

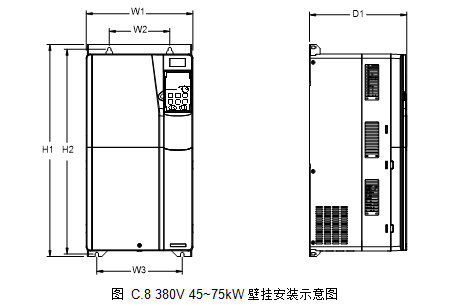

45kW~75kW

282

160

226

560

542

258

9

M8






变频器规格

W1

W2

W3

H1

H2

D1

安装孔径

固定螺钉

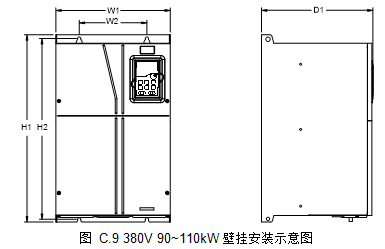

90kW~110kW

338

200

-

554

535

330

10

M8


变频器规格

W1

W2

W3

H1

H2

D1

安装孔径

固定螺钉

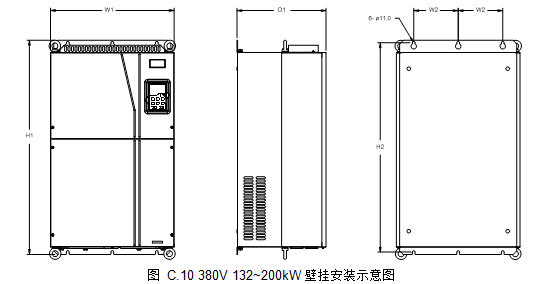

132kW~200kW

500

180

-

870

850

360

11

M10






变频器规格

W1

W2

W3

H1

H2

D1

安装孔径

固定螺钉

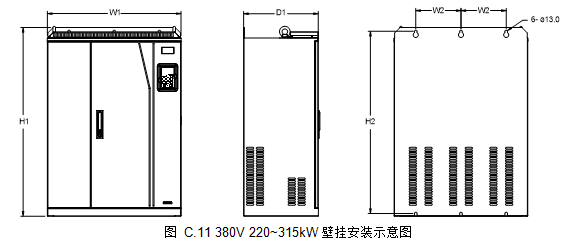

220kW~315kW

680

230

-

960

926

380

13

M12

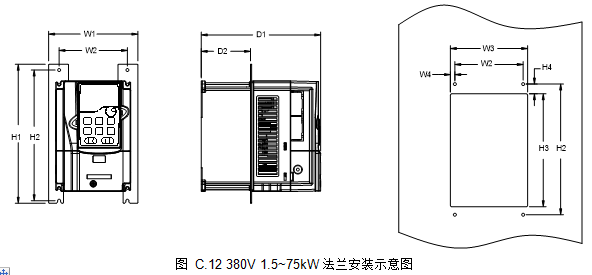

C.5.2 法兰安装尺寸（单位：mm）


变频器规格

W1

W2

W3

W4

H1

H2

H3

H4

D1

D2

安装

孔径

固定

螺钉

1.5kW~2.2kW

150.2

115

130

7.5

234

220

190

13.5

185

65.5

5

M4

4kW~5.5kW

150.2

115

130

7.5

234

220

190

13.5

201

83

5

M4

7.5kW

170.2

131

150

9.5

292

276

260

6

192

84.5

6

M5

11kW~15kW

191.2

151

174

11.5

370

351

324

12

220

113

6

M5

18.5kW~22kW

266

250

224

13

371

250

350.6

20.3

208

104

6

M5

30kW~37kW

316

300

274

13

430

300

410

55

223

118.3

6

M5

45kW~75kW

352

332

306

12

580

400

570

80

258

133.8

9

M8

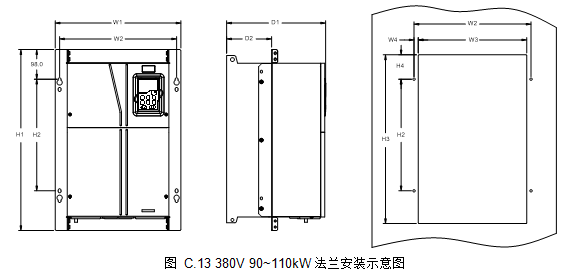

变频器规格

W1

W2

W3

W4

H1

H2

H3

H4

D1

D2

安装

孔径

固定

螺钉

90kW~110kW

418.5

389.5

361

14.2

600

370

559

108.5

330

149.5

10

M8






变频器规格

W1

W2

W3

W4

H1

H2

H3

H4

D1

D2

安装

孔径

固定

螺钉

132kW~200kW

500

180

480

60

870

850

796

37

360

178.5

11

M10

C.5.3 落地安装尺寸（单位：mm）







变频器规格

W1

W2

W3

W4

H1

H2

D1

D2

安装孔径

固定螺钉

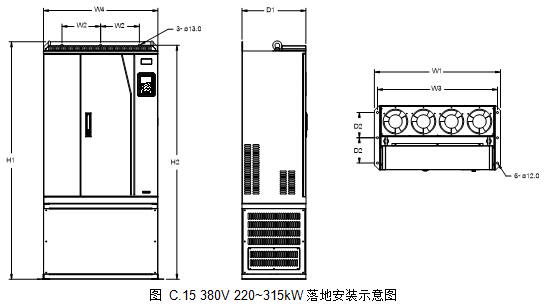

220kW~315kW

750

230

714

680

1410

1390

380

150

13/12

M12/M10

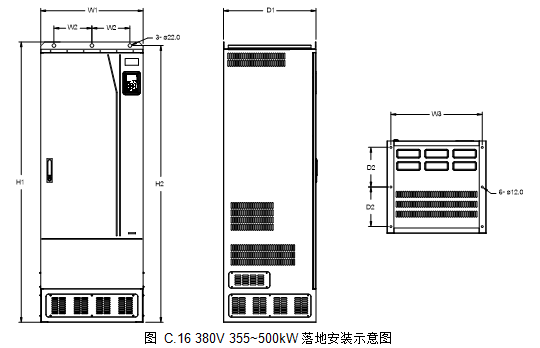

355kW~500kW

620

230

572

-

1700

1678

560

240

22/12

M20/M10
