D.4.1 动力电缆
输入功率电缆和电机电缆的尺寸应该符合当地的规定。
² 输入动力电缆和电机电缆必须能承受对应的负载电流；
² 电机电缆持续工况下的最高额定温度裕度不应该低于70°C；
² PE接地导体的导电性能和相导体的导电能力相同（30kW及以上可略减）；
² 关于EMC的要求，请参见“技术数据”。
为了满足CE对EMC的要求，必须采用对称屏蔽电机电缆（参见下图）。
对于输入电缆可以采用四芯电缆，但还是推荐使用屏蔽对称电缆。与四芯电缆相比，使用对称屏蔽电缆除了可以减小电机电缆流过的电流和损耗之外，
还可以减小电磁辐射。
注意：如果电机电缆屏蔽层的导电性能不能满足要求，必须使用单独的PE导体。
为了能起到保护导体的作用，当屏蔽线和相导体采用相同的材料时，屏蔽线的截面积必须和相导体的截面积相同，目的是降低接地电阻，使阻抗连续性更好。。
为了有效抑制射频干扰的发射和传导，屏蔽线的导电性能必须至少是相导体导电性的1/10。对于铜制或铝制屏蔽层，此项要求非常容易满足。变频器电机电缆的最低要求如下图所示。电缆中包含一层螺旋状铜带。屏蔽层越紧越好，因为越紧就越能有效抑制电磁干扰的辐射。
D.4.2 控制电缆
所有的模拟控制电缆和用于频率输入的电缆必须使用屏蔽电缆。模拟信号电缆使用双绞双屏蔽电缆（图a）。每个信号采用一对单独的屏蔽双绞线对。不同的模拟信号不要使用同一根地线。
对于低压数字信号来说，最好选择双层屏蔽的电缆，但是也可以采用单层屏蔽的或者无屏蔽的绞线对（图b）。然而，对于频率信号来说，只能采用屏蔽电缆。
继电器电缆需使用带有金属编织屏蔽层的电缆。
键盘需使用网线连接，对于电磁环境比较复杂的场所，建议使用带屏蔽的网线。
注意：模拟信号和数字信号使用不同的电缆分开走线。
在出厂前，每个变频器都进行过主电路对机壳的绝缘耐压测试。而且，变频器内部有限压电路，可以自动切断测试电压。因此不需要对变频器及其部件进行任何耐压或者绝缘电阻测试（例如高压绝缘试验或者用兆欧表测试绝缘电阻）。
注意：在连接变频器的输入动力电缆之前，请按照当地的法规检查输入动力电缆的绝缘。
D.4.3 推荐电缆尺寸
表 D.1 AC 3PH 380V(-15%)~440V(+10%)
变频器型号 | 推荐电缆尺寸（mm2） | 可连接的电缆的尺寸（mm2） | 端子螺丝规格 | 紧固力矩（Nm） | ||||
RST UVW | PE | RST UVW | P1 （+） | PB （+）、（-） | PE | |||
IPE300-01R5-4-B | 2.5 | 2.5 | 2.5~6 | 2.5~6 | 2.5~6 | 2.5~6 | M4 | 1.2~1.5 |
IPE300-02R2-4-B | 2.5 | 2.5 | 2.5~6 | 2.5~6 | 2.5~6 | 2.5~6 | M4 | 1.2~1.5 |
IPE300-0004-4-B | 2.5 | 2.5 | 2.5~6 | 2.5~6 | 2.5~6 | 2.5~6 | M4 | 1.2~1.5 |
IPE300-05R5-4-B | 2.5 | 2.5 | 2.5~6 | 2.5~6 | 2.5~6 | 2.5~6 | M4 | 1.2~1.5 |
IPE300-07R5-4-B | 4 | 4 | 2.5~6 | 4~6 | 4~6 | 2.5~6 | M4 | 1.2~1.5 |
IPE300--0011-4-B | 6 | 6 | 4~10 | 4~10 | 4~10 | 4~10 | M5 | 2.3 |
IPE300-0015-4-B | 6 | 6 | 4~10 | 4~10 | 4~10 | 4~10 | M5 | 2.3 |
IPE300-0018-4-B | 10 | 10 | 10~16 | 10~16 | 10~16 | 10~16 | M5 | 2.3 |
IPE300-0022-4-B | 16 | 16 | 10~16 | 10~16 | 10~16 | 10~16 | M5 | 2.3 |
IPE300-0030-4-B | 25 | 16 | 25~50 | 25~50 | 25~50 | 16~25 | M6 | 2.5 |
IPE300-0037-4-B | 25 | 16 | 25~50 | 25~50 | 25~50 | 16~25 | M6 | 2.5 |
IPE300-0045-4 | 35 | 16 | 35~70 | 35~70 | 35~70 | 16~35 | M8 | 10 |
IPE300-0055-4 | 50 | 25 | 35~70 | 35~70 | 35~70 | 16~35 | M8 | 10 |
IPE300-0075-4 | 70 | 35 | 35~70 | 35~70 | 35~70 | 16~35 | M8 | 10 |
IPE300-0090-4 | 95 | 50 | 70~120 | 70~120 | 70~120 | 50~70 | M12 | 35 |
IPE300-0110-4 | 120 | 70 | 70~120 | 70~120 | 70~120 | 50~70 | M12 | 35 |
185 | 95 | 95~300 | 95~300 | 95~300 | 95~240 | 端子采用螺母，建议使用扳手或者套筒。 | ||
IPE300-0160-4 | 240 | 120 | 95~300 | 95~300 | 95~300 | 120~240 | ||
IPE300-0185-4 | 95*2P | 95 | 95~150 | 70~150 | 70~150 | 35~95 | ||
IPE300-0200-4 | 95*2P | 120 | 95*2P ~150*2P | 95*2P ~150*2P | 95*2P ~150*2P | 120~240 | ||
IPE300-0220-4 | 150*2P | 150 | 95*2P ~150*2P | 95*2P ~150*2P | 95*2P ~150*2P | 150~240 | ||
IPE300-0250-4 | 95*4P | 95*2P | 95*4P ~150*4P | 95*4P ~150*4P | 95*4P ~150*4P | 95*2P ~150*2P | ||
IPE300-0280-4 | 95*4P | 95*2P | 95*4P ~150*4P | 95*4P ~150*4P | 95*4P ~150*4P | 95*2P ~150*2P | ||
IPE300-0315-4 | 95*4P | 95*4P | 95*4P ~150*4P | 95*4P ~150*4P | 95*4P ~150*4P | 95*2P ~150*2P | ||
IPE300-0355-4 | 95*4P | 95*4P | 95*4P ~150*4P | 95*4P ~150*4P | 95*4P ~150*4P | 95*2P ~150*2P | ||
IPE300-0400-4 | 150*4P | 150*2P | 95*4P ~150*4P | 95*4P ~150*4P | 95*4P ~150*4P | 95*2P ~150*2P | ||
IPE300-0450-4 | 150*4P | 150*2P | 95*4P ~150*4P | 95*4P ~150*4P | 95*4P ~150*4P | 95*2P ~150*2P | ||
IPE300-0500-4 | 150*4P | 150*2P | 95*4P ~150*4P | 95*4P ~150*4P | 95*4P ~150*4P | 95*2P ~150*2P | ||
1、 主回路用的推荐电缆尺寸可在环境温度为40摄氏度以下、接线距离为100m以下以及额定电流值的条件下使用。
2、 端子P1、（+）、PB、（-）为连接直流电抗器和制动选配件所用的端子。
表 D.2 AC 3PH 520V(-15%)~690V(+10%)
变频器型号 | 推荐电缆尺寸（mm2） | 可连接的电缆的尺寸（mm2） | 端子螺丝规格 | 紧固力矩（Nm） | ||||
RST UVW | PE | RST UVW | P1 （+） | PB （+）、（-） | PE | |||
IPE300-0022-6 | 10 | 10 | 10~16 | 6~16 | 6~10 | 10~16 | M8 | 9~11 |
IPE300-0030-6 | 10 | 10 | 10~16 | 6~16 | 6~10 | 10~16 | M8 | 9~11 |
IPE300-0037-6 | 16 | 16 | 16~25 | 16~25 | 6~10 | 16~25 | M8 | 9~11 |
IPE300-0045-6 | 16 | 16 | 16~25 | 16~35 | 16~25 | 16~25 | M8 | 9~11 |
IPE300-0055-6 | 25 | 16 | 16~25 | 16~35 | 16~25 | 16~25 | M10 | 18~23 |
IPE300-0075-6 | 35 | 16 | 35~50 | 25~50 | 25~50 | 16~50 | M10 | 18~23 |
IPE300-0090-6 | 35 | 16 | 35~50 | 25~50 | 25~50 | 16~50 | M10 | 18~23 |
IPE300-0110-6 | 50 | 25 | 50~95 | 50~95 | 25~95 | 25~95 | M10 | 18~23 |
IPE300-0132-6 | 70 | 35 | 70~95 | 70~95 | 25~95 | 35~95 | M10 | 18~23 |
IPE300-0160-6 | 95 | 50 | 95~150 | 95~150 | 25~150 | 50~150 | 端子采用螺母，建议使用扳手或者套筒。 | |
IPE300-0185-6 | 95 | 50 | 95~150 | 95~150 | 25~150 | 50~150 | ||
IPE300-0200-6 | 120 | 70 | 120~300 | 120~300 | 35~300 | 70~240 | ||
IPE300-0220-6 | 185 | 95 | 120~300 | 120~300 | 35~300 | 95~240 | ||
IPE300-0250-6 | 185 | 95 | 185~300 | 185~300 | 35~300 | 95~240 | ||
IPE300-0280-6 | 240 | 120 | 240~300 | 240~300 | 70~300 | 120~240 | ||
IPE300-0315-6 | 95*2P | 120 | 95*2P ~150*2P | 95*2P ~150*2P | 95*2P ~150*2P | 120~300 | ||
IPE300-0355-6 | 95*2P | 150 | 95*2P ~150*2P | 95*2P ~150*2P | 95*2P ~150*2P | 150~300 | ||
IPE300-0400-6 | 150*2P | 150 | 150*2P ~300*2P | 95*2P ~150*2P | 95*2P ~150*2P | 150~300 | ||
IPE300-0450-6 | 95*4P | 95*2P | 95*4P ~150*4P | 95*4P ~150*4P | 95*4P ~150*4P | 95*2P ~150*2P | ||
IPE300-0500-6 | 95*4P | 95*2P | 95*4P ~150*4P | 95*4P ~150*4P | 95*4P ~150*4P | 95*2P ~150*2P | ||
IPE300-0560-6 | 95*4P | 95*4P | 95*4P ~150*4P | 95*4P ~150*4P | 95*4P ~150*4P | 95*4P ~150*4P | ||
IPE300-0630-6 | 150*4P | 150*2P | 150*4P ~300*4P | 150*4P ~300*4P | 150*4P ~300*4P | 150*4P ~240*4P | ||
注意：
1、 主回路用的推荐电缆尺寸可在环境温度为40摄氏度以下、接线距离为100m以下以及额定电流值的条件下使用。
2、 端子P1、（+）、PB、（-）为连接直流电抗器和制动选配件所用的端子。
D.4.4 电缆布线
电机电缆的走线一定要远离其他电缆的走线。几个变频器的电机电缆可以并排布线。建议将电机电缆、输入动力电缆和控制电缆分别布在不同的线槽中。避免其他电缆和电机电缆并排走线的原因是：变频器输出的du/dt会增加对其他电缆的电磁干扰。
如果控制电缆和动力电缆必须交叉，那么必须保证控制电缆和动力电缆之间的夹角为90度。
电缆线槽之间必须保持良好的连接，并且接地良好。铝制线槽可以使局部等电位。

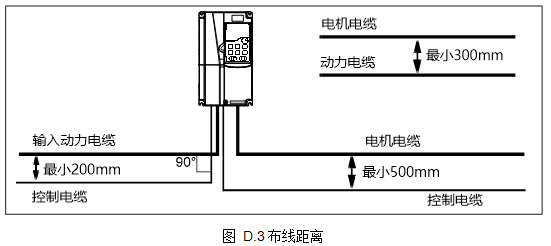

电缆布线图如下图所示。
D.4.5 绝缘检查
在运行之前，请检查电机和电机电缆绝缘：
1、 保证电机电缆已经连接到电机上，然后将电机电缆从变频器的输出端子 U、V和W上拆下。
2、 用500VDC兆欧表测量每相导体和保护接地导体之间的绝缘电阻。电机的绝缘电阻，请参考制造商说明。
注意：如果电机内部潮湿，绝缘电阻会减小。如果怀疑有湿气，应干燥电机并重新测量。
