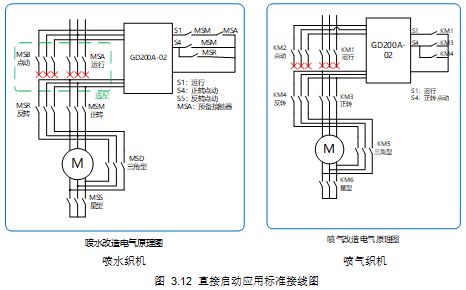

3.4.1 直接启动应用标准接线图
注：按图 3.12 直接启动应用标准接线图接线，变频器参数基本无需调整，建议现场接线按图 3.12 直接启动应用标准接线图进行，如果现场功能端子与上图接线不一致，需按实际接线手动调整输入输出端子功能。
3.4.2 功能调试步骤
1、 检查线路，确保接线准确；
2、 设置P00.18=1恢复出厂值；
3、 输入电机铭牌参数至P02组；
4、 选择频率给定源P00.06；
a) Modbus通讯给定（出厂默认）。设置P00.06=8，通过地址 0x2001设定频率。
b) 多段速给定。设置P00.06=6，频率给定参考P10组多段速对应设定值。如第0段：P10.02 = 50.0%，P00.03=100Hz,则对应的频率为50%*100Hz = 50Hz。
5、 设置超启动模式
6、 点动运行，确定电机方向是否正确，如电机方向错误，调换变频器任意两相输出接线即可；
7、 运行测试，完成调试。
表 3.2 直接启动调试相关功能参数
功能码 | 功能码名称 | 推荐值 | 备注 |
P00.06 | A频率指令选择 | 0/6/8 | 0：键盘数字设定 6：多段速运行设定 8：MODBUS通讯设定 |
P02.01 | 电机额定功率 | 电机确定 | 额定功率 |
P02.02 | 电机额定频率 | 额定频率 | |
P02.03 | 电机额定转速 | 额定转速 | |
P02.04 | 电机额定电压 | 额定电压 | |
P02.05 | 电机额定电流 | 额定电流 | |
P05.01 | S1端子功能选择 | 1 | 正转运行 |
P05.02 | S2端子功能选择 | 62 | 超启动运行命令 |
P05.04 | S4端子功能选择 | 4 | 正转寸动 |
P05.05 | S5端子功能选择 | 5 | 反转寸动 |
P05.06 | S6端子功能选择 | 16 | 多段速端子1 |
P05.07 | S7端子功能选择 | 17 | 多段速端子2 |
P05.08 | S8端子功能选择 | 18 | 多段速端子3 |
P06.03 | 继电器RO1输出选择 | 1 | 运行中 |
P06.04 | 继电器RO2输出选择 | 5 | 变频器故障 |
