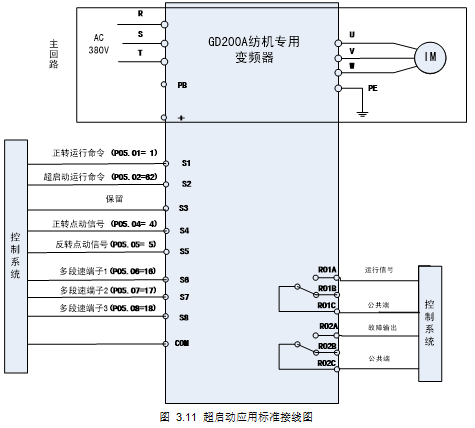

3.3.1 超启动应用标准接线图（适用于OEM配套）

注：按图 3.11 超启动应用标准接线图接线，变频器参数基本无需调整，建议现场接线按图 3.11 超启动应用标准接线图进行，如果现场功能端子与上图接线不一致，需按实际接线手动调整输入输出端子功能。

3.3.2 功能调试步骤

1、 检查线路，确保接线准确；

2、 设置P00.18=1恢复出厂值；

3、 输入电机铭牌参数至P02组；

4、 选择频率给定源P00.06；

a)    Modbus通讯给定（出厂默认）。设置P00.06=8，通过地址0x2001设定频率。

b)    多段速给定。设置P00.06=6，频率给定参考P10组多段速对应设定值。如第0段：P10.02 = 50.0%，P00.03=100Hz,则对应的频率为50%*100Hz = 50Hz。

5、 设置超启动模式

a)    内部使能，该模式下仅在P19.02 != 0 时有效。此时变频器输出电压按照P19.03作为电机额定电压输出，持续P19.02设定时间后切换到P02.04设定的电机额定电压，电压调整时间为P19.07。

b)    端子使能，设置P19.01 = 1，P05.02=62。此时变频器输出电压按照P19.03作为电机额定电压输出，S2端子无效后切换到P02.04设定的电机额定电压（如果P19.08不为0，则启动后持续P19.08设定的时间后切换到正常运行模式），电压调整时间为P19.07。

c)    Modbus通讯使能，P19.01 = 2。当地址0x200f超启动命令有效时，变频器输出电压按照P19.03作为电机额定电压输出，通讯超启动命令无效后切换到P2.04设定的电机额定电压（如果P19.08不为0，则启动后持续P19.08设定的时间后切换到正常运行模式），电压调整时间为P19.07。

6、 点动运行，确定电机方向是否正确，如电机方向错误，调换变频器任意两相输出接线即可；

7、 运行测试，完成调试。

表 3.1 超启动调试相关功能参数
