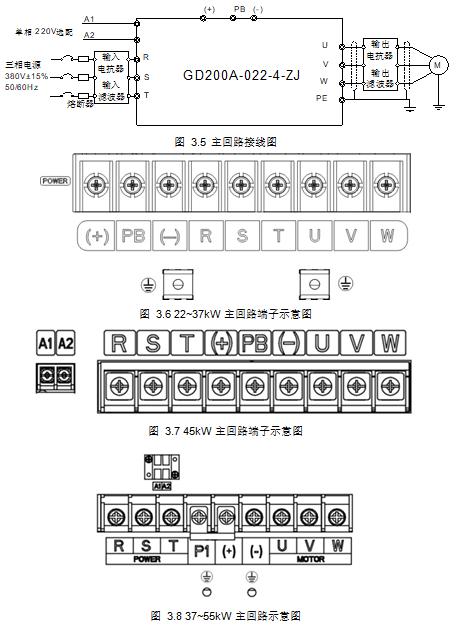

3.2.1 主回路接线说明


端子标识

端子功能描述

RST

三相交流输入端子,与电网连接

P1

直流电抗器端子

+

直流母线端子

PB

制动电阻端子,织机应用不允许接线。

(-)

直流负母线

UVW

变频器输出

PE

安全保护接地端子,每台机器必须接地,两个PE

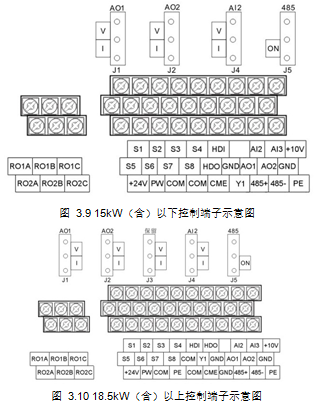

3.2.2 控制端子接线说明


端子名称

说明

HDO

1、开关容量:50mA/30V

2、输出频率范围:0~50kHz

COM

+24V的公共端

CME

开路集电极输出的公共端

Y

1、开关容量:50mA/30V

2、输出频率范围:0~1kHz

485+

485通讯端口,485差分信号端口,标准485通讯接口请使用双绞线或屏蔽线。

485-

+10V

本机提供的+10V电源。

AI2

1、输入范围: AI2电压电流可选0~10V/0~20mAAI2通过跳线J4切换;AI3-10V~+10V电压

2、输入阻抗:电压输入时20kΩ,电流输入时500Ω

3、分辨率:在10V对应50Hz时,最小分辨率5mV

4、误差±1%25

AI3

GND

+10V的参考零电位。

AO1

1、输出范围:0~10V电压或0~20mA电流;其中AO1通过跳线J1切换,AO2通过跳线J2切换;

2误差±1%25

AO2

PE

接地端子

PW

由外部向内部提供输入开关量工作电源。

电压范围:12~24V

24V

变频器提供用户电源,最大输出电流200mA

COM

+24V的公共端。

S1

RUN运行信号;

1、内部阻抗:3.3kΩ

2、可接受12~30V电压输入

3、该端子为双向输入端子,同时支持NPNPNP接法

4、最大输入频率:1kHz

5、全部为可编程数字量输入端子,用户可以通过功能码设定端子功能

S2

超启动运行信号

S3

正常启动运行信号(保留)

S4

正转点动运行信号

S5

反转点动运行信号

S6

多段速1

S7

多段速2

S8

多段速3

HDI

除有S1~S8功能外,还可作为高频脉冲输入通道。

最大输入频率:50kHz

RO1A

RO1继电器输出,RO1A常开,RO1B常闭,RO1C公共端

触点容量:3A/AC250V1A/DC30V

RO1B

RO1C

RO2A

RO2继电器输出,RO2A常开,RO2B常闭,RO2C公共端

触点容量:3A/AC250V1A/DC30V

RO2B

RO2C
