举例：若客户想要知道一台变频器（站号为2#）上的母线电压，同时通过可编程扩展卡上的模拟量AI1输入来给这台变频器（2#）设定频率，并在按下可编程扩展卡上的PS1时使这台变频器（2#）正转运行。同时对在485线缆上的另一台变频器（站号为3#）读取其输出频率，同时改变其设定频率，按照每1Hz自增。

图 5.5 PLC卡组网示例

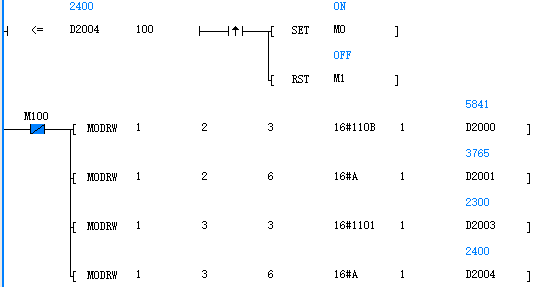

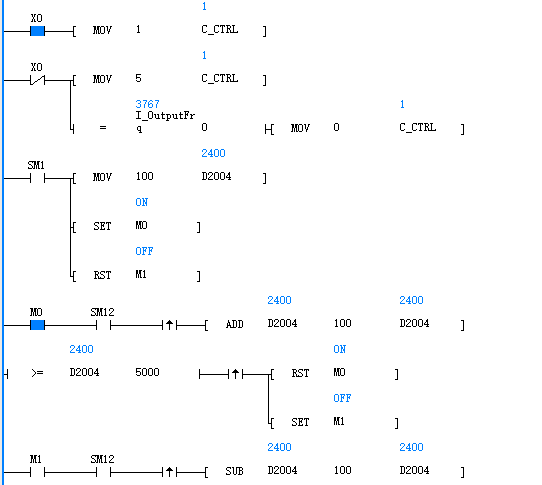

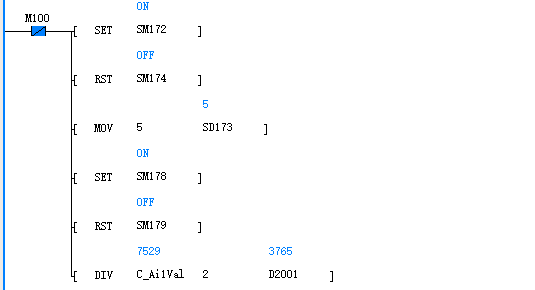

实现方法：采用梯形图来编程。在Auto Station左侧点击“系统块”前面的“+”展开，双击展开后的“串口”，选择第二栏的PLC通讯口（1）参数设置，选中“Modbus协议”，然后点击它右边的“Modbus设置”，打开后默认是“从站”，将它设置成“主站”，并选择站号为“1”，其它参数按默认值不变（注意：变频器的Modbus通信除站号外的其它参数也要使用默认值，否则需修改此处的默认值，使通信两方协议相同，其它的变频器同理）。硬件上，需要将PLC卡上的AV与J2短接，AVO与J5短接（这是默认短接方式）；PLC卡、2#变频器、3#变频器上的485+、485-采用菊花式连接。

变频器功能码设置：设置2#变频器P14.00=2，P00.01=2，P00.02=4；3#变频器P14.00=3。

图 5.6 485通信应用
