GD350 IP54系列变频器标配LCD键盘，通过键盘可以控制变频器的启停、读取状态数据和设置参数。

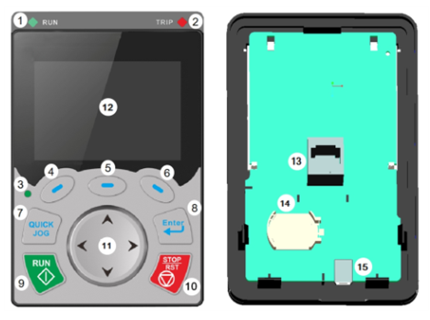

图 5–1键盘示意图
注意：
1、 LCD键盘具有实时时钟显示，安装电池后，可实现掉电后时钟正常运行，电池（型号CR2032）需客户自行采购；
2、 LCD键盘具有参数拷贝功能；
序号 | 名称 | 说明 | |||
1 | 状 态 指 示 灯 | （1） | RUN | 运行指示灯； 灯灭表示：变频器处于停机状态； 灯闪烁表示：变频器处于参数自学习状态； 灯亮表示：变频器处于运转状态 | |
（2） | TRIP | 故障指示灯； 灯点亮表示：故障状态下； 灯熄灭表示：正常状态下； 灯闪烁表示：预报警状态下 | |||
（3） | QUICK/JOG | 快捷键指示灯，根据快捷键不同的功能显示状态不同，详细参考QUICK/JOG键定义 | |||
2 | 按 钮 区 | （4） |  | 功能键 | 功能键的功能根据不同的菜单有不同的功能； 功能键的功能在显示区的页脚显示 |
（5） |  | ||||
（6） |  | ||||
（7） |
| 快捷键 | 可重定义，出厂默认为JOG功能，即点动运行。快捷键的功能选择根据功能码P07.12个位选择，分别为： 0：无功能； 1：点动运行（联动灯（3）逻辑为：常亮）； 2：保留； 3：正转反转切换（联动灯（3）逻辑为：常灭）； 4：清除UP/DOWN设定（联动灯（3）逻辑为：常灭）； 5：自由停车（联动灯（3）逻辑为：常灭）； 6：实现运行命令给定方式按顺序切换（联动灯（3）逻辑为：常灭）； 7：保留； 注：恢复出厂设置后，快捷键（7）默认功能为1。 | ||
（8） |
| 确定键 | 确定键的功能根据不同的菜单有不同的功能，如参数设定确定，参数选择确定，进入下一级菜单等。 | ||
（9） |
| 运行键 | 在键盘操作方式下，用于运行操作或自学习运行操作。 | ||
（10） |
| 停止/复位键 | 运行状态时，按此键可用于停止运行操作或自学习运行操作；该功能码P07.04制约。故障报警状态时，所有控制模式都可用该键来复位操作。 | ||
（11） |
| 方向键： 上键： 下键： 左键： 右键： | 上键：根据不同的界面有不同的功能，如显示项目上移，选择项目上移，变更数字等； 下键：根据不同的界面有不同的功能，如显示项目下移，选择项目下移，变更数字等； 左键：根据不同的界面有不同的功能，如监控页面切换，光标左移，退出当前菜单返回到上一级菜单等； 右键：根据不同的界面有不同的功能，如监控页面切换，光标由右移，由前菜单进入到下一级菜单等。 | ||
3 | 显 示 区 | （12） | LCD屏 | 显示屏 | 240*160点阵液晶显示屏，可同时显示3项监控参数或6项子菜单项目 |
4 | 其 他 | （13） | RJ45接口 | RJ45接口 | 与变频器连接接口 |
（14） | 电池座 | 时钟用电池座 | 更换或安装时钟用电池时使用 | ||
（15） | USB端子 | mini USB端子 | 通过转接器，与U盘连接接口 | ||
液晶显示器分不同的显示区域，在不同的界面下不同的显示区域分别显示不同的内容，以下以停机主界面显示的内容为例进行说明。

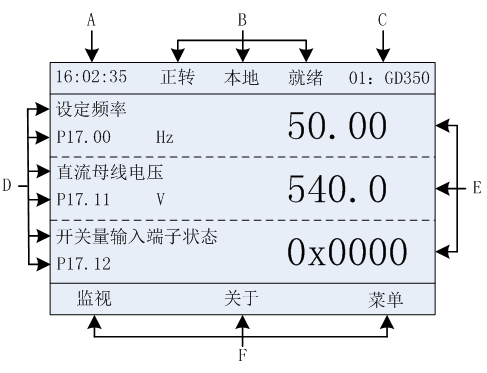

图 5–2液晶显示器主界面
区域 | 名称 | 显示内容 |
页眉A | 实时时间显示区 | 显示实时时间，出厂不带时钟电池，变频器上电时需设置时间 |
页眉B | 变频器运行状态显示区 | 显示变频器的运行状态： 电机旋转方向显示：“正转”-运行时正转；“反转”-运行时反转；“禁反”-禁止反转运行； 变频器运行指令通道显示：“本地”-键盘运行指令通道；“端子”-端子运行指令通道；“远程”-通讯运行指令通道； 变频器当前运行状态显示：“就绪”-变频器处于停机状态（无故障）；“运行”-变频器处于运行状态；“点动”-变频器在点动运行状态；“预警”-变频器处于运行中预报警状态；“故障”-变频器出现故障。 |
页眉C | 变频器站号和型号显示区 | 变频器站号显示：01~99，多传场合下应用（厂家预留功能）； 变频器型号显示：“GD350”-当前变频器为GD350 IP54系列变频器。 |
显示D | 变频器监视的参数名称及功能码 | 显示变频器监视参数名称及对应的功能码，可同时显示3个监视参数，监视参数列表可由客户编辑 |
显示E | 变频器监视的参数值 | 显示变频器监视参数的值，监视值实时刷新 |
页脚F | 功能键（4）（5）（6）对应的菜单 | 功能键（4）（5）（6）对应的菜单，不同界面下功能键（4）（5）（6）对应的菜单不同，该显示区域显示的内容也不同 |
