GD350 IP54系列键盘的显示状态分为停机参数显示状态、运行参数显示状态、故障告警显示状态等。
5.3.1 停机参数显示状态
变频器处于停机状态，键盘显示停机状态参数，该界面为默认上电主界面。在停机状态下，可显示多种状态参数，在该界面下按 “上”键
或“下”键
可以上移或下移一个显示参数。

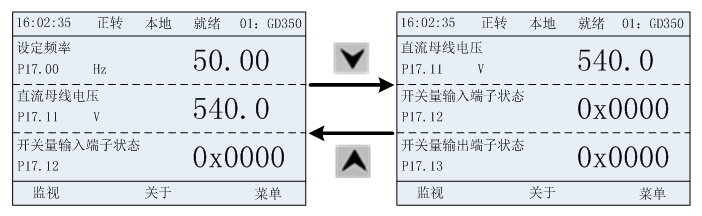

图 5–3停机参数显示状态图
在该界面下按“左”键
或“右”键
可以切换不同显示风格，包括列表显示风格和进度条显示风格；

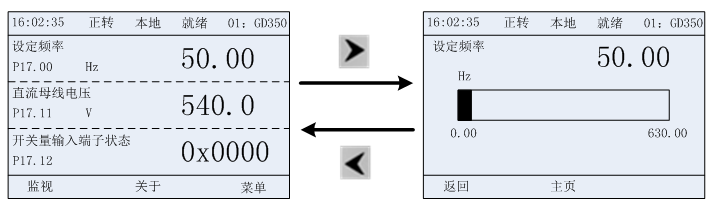

图 5–4停机参数显示状态图
停机显示参数列表由客户自定义，各个状态变量功能码均可添加到停机显示参数列表，已添加到停机显示参数列表的状态变量也可以在列表中删除或移位。
5.3.2 运行参数显示状态
变频器接到有效的运行命令后，进入运行状态，键盘显示运行状态参数，键盘上的RUN指示灯亮。在运行状态下，可显示多种状态参数，在该界面下按“上”键
或“下”键
可以上移或下移一个显示参数。

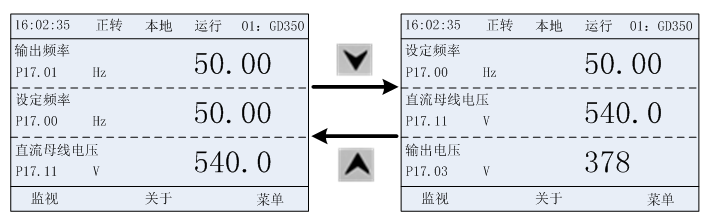

图 5–5运行参数显示状态图
在该界面下按“左”键
或“右”键
可以切换不同显示风格，包括列表显示风格和进度条显示风格；

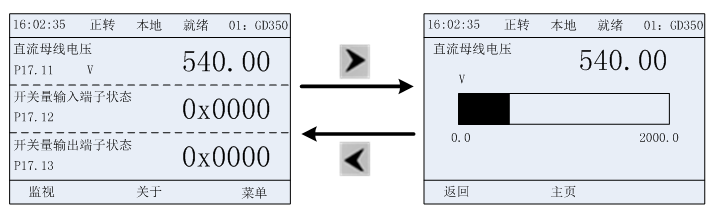

图 5–6运行参数显示状态图
在运行状态下，可显示多种状态参数，运行显示参数列表由客户自定义，各个状态变量功能码均可添加到运行显示参数列表，已添加到运行显示参数列表的状态变量也可以在列表中删除或移位。
5.3.3 故障告警显示状态
变频器检测到故障信号，即进入故障告警显示状态，键盘显示故障代码和故障信息，键盘上的TRIP指示灯亮。通过键盘的STOP/RST键、控制端子或通讯命令可进行故障复位操作。
若故障持续存在，则维持显示故障码。

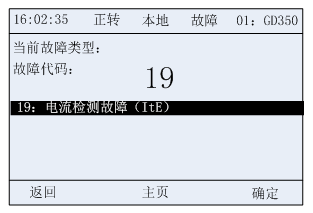

图 5–7故障告警显示状态图
