通过键盘可对变频器进行各种操作，包括进入/退出各级菜单、参数选择、参数设置、修改列表及参数添加到列表等。

5.4.1 进入/退出各级菜单

键盘进入和退出监视菜单和显示层次的操作关系：

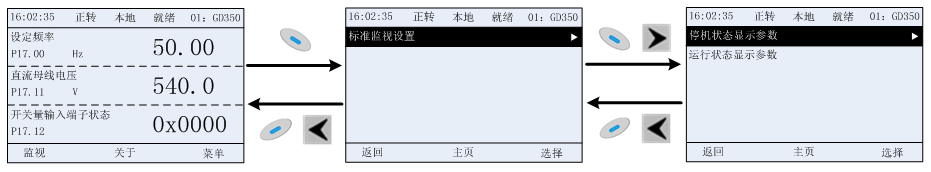

图 5–8进入/退出各级菜单示意图1

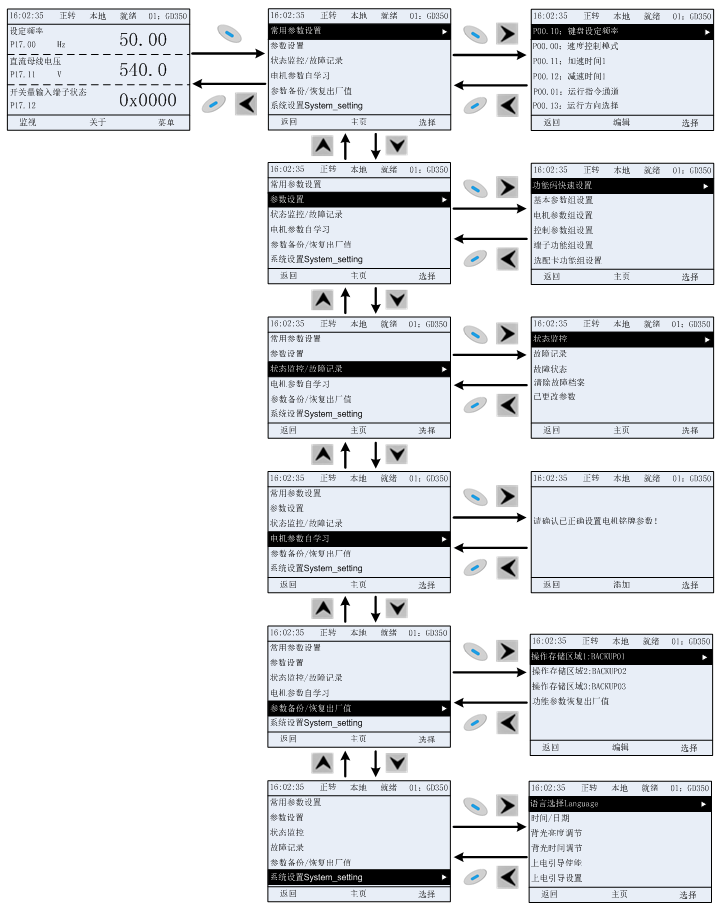

键盘进入和退出系统菜单和显示层次的操作关系：

图 5–9进入/退出各级菜单示意图2

键盘菜单设置如下表所示：

5.4.2 列表编辑

停机状态下显示的参数列表中的监控条目可由客户自定义添加（在状态查看组功能码的菜单中添加），列表也可由客户编辑，编辑功能包括“上移”、“下移”和“从列表删除”。编辑功能如下图界面所示：

图 5–10列表编辑示意图1

按“编辑”键进入编辑界面，选择需要的操作，按“选择”键、“右移”键或“回车”键均可确认编辑操作并返回上一级菜单（参数列表），返回的列表已是编辑完成后的参数列表。在编辑界面未选择编辑操作而按“返回”键或者“左移”键取消编辑并返回上一级菜单（参数列表未更改）。

注意：对于列表表头的参数对象，继续按“上移”该对象还是在表头，对于列表表尾的参数对象，继续按“下移”该对象还是在表尾；“删除”某条参数后，列表下面的参数对象全部自动上移。

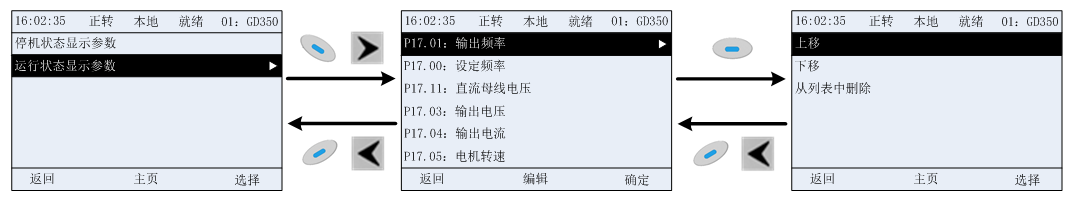

运行状态下显示的参数列表中的监控条目可由客户自定义添加（在状态查看组功能码的菜单中添加），列表也可由客户编辑，编辑功能包括“上移”、“下移”和“从列表删除”。编辑功能如下图界面所示：

图 5–11列表编辑示意图2

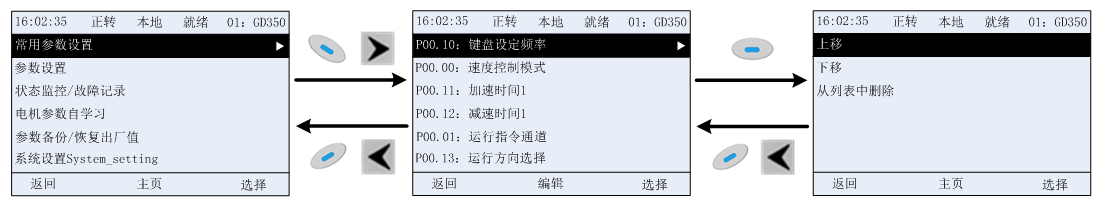

常用参数设置的参数列表需要由客户自定义增删或调整位置，包括删除、上移、下移；新增功能在功能码组的具体某个功能码内设置。编辑功能如下图界面所示：

图 5–12列表编辑示意图3

5.4.3 添加某参数到停机状态/运行状态下显示的参数列表

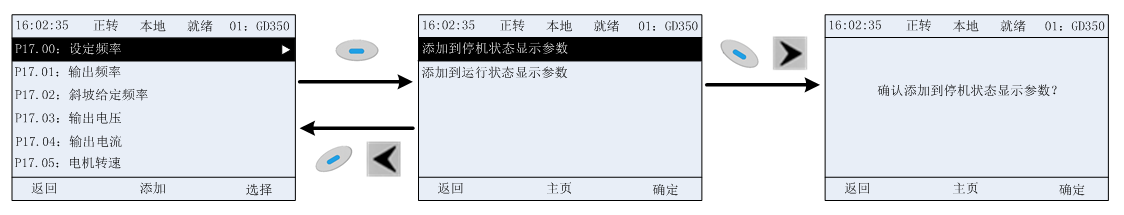

在“状态监控”菜单的四级菜单中，列表中的参数可以由客户自定义添加到“停机状态显示参数”列表或者“运行状态显示参数”列表中，如下界面所示：

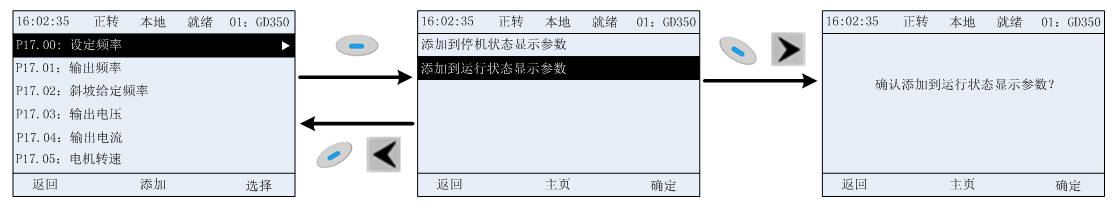

图 5–13添加参数示意图1

按“添加”键进入添加界面，选择需要的操作，按“选择”键、“右移”键或“回车”键均可确认添加操作，若原“停机状态显示参数”列表或者“运行状态显示参数”列表中没有此参数，则添加的参数在“停机状态显示参数”列表或者“运行状态显示参数”列表中的位置为表尾；若原“停机状态显示参数”列表或者“运行状态显示参数”列表中已有此参数，则列表不再添加此参数。在“添加”界面未选择添加操作而按“返回”键或者“左移”键取消添加并返回监控参数列表菜单。

P07组人机界面组有部分监控参数可添加到“停机状态显示参数”列表或者“运行状态显示参数” 列表；P17组状态查看功能组、P18组闭环控制状态查看功能组及P19组扩展卡状态查看功能组的所有参数均可添加到“停机状态显示参数”列表或者“运行状态显示参数”列表。

“停机状态显示参数”列表最多可添加16个监控参数；“运行状态显示参数”列表最多可添加32个监控参数。

5.4.4 添加参数到常用参数设置列表

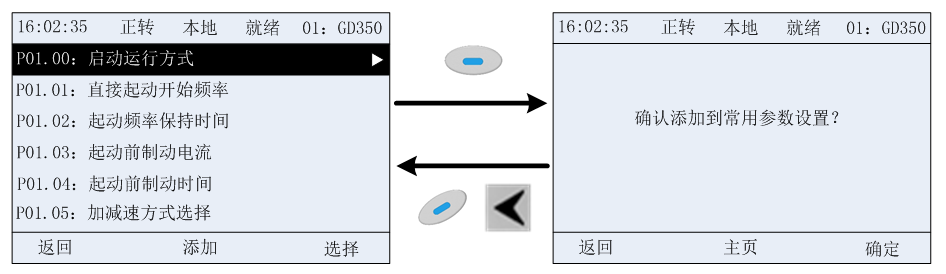

在“参数设置”菜单的四级菜单中，列表中的参数可以由客户自定义添加到“常用参数设置”列表中，如下界面所示。

图 5–14添加参数示意图2

按“添加”键进入添加界面，按“确定”键、“右移”键或“回车”键均可确认添加操作，若原“常用参数设置”列表中没有此参数，则添加的参数在“常用参数设置”列表中的位置为表尾；若原“常用参数设置”列表中已有此参数，则列表不再添加此参数。在“添加”界面未选择添加操作而按“返回”键或者“左移”键取消添加并返回参数设置列表菜单。

参数设置子菜单下的功能码组均可添加到“常用参数设置”列表。“常用参数设置”列表最多可添加64个功能码参数。

5.4.5 参数选择编辑界面

在“参数设置”菜单的四级菜单中，按“选择”键、“右移”键或“回车”键均可进入参数选择编辑界面，进入编辑界面后，当前值反向显示。按“上”键、“下”键对该参数当前值进行编辑，当前值对应的参数项自动反向显示。参数选择编辑完成后按“确定”键或“回车”键，选择的参数将自动保存，并自动返回上一级菜单。在参数选择编辑界面中按“返回”键，则该参数不做任何更改，并返回上一级菜单。

图 5–15参数选择编辑界面示意图

在参数选择编辑界面中，右上角的“权限”表示该功能码的可编辑权限：

“√”：表示该参数的设定值在变频器处于当前状态下可更改。

“×”：表示该参数的设定值在变频器处于当前状态下不可更改。

“当前值”指该参数当前选择项的值。

“缺省值”指该参数出厂设置的值。

5.4.6 参数设定编辑界面

在“参数设置”菜单的四级菜单中，按按“选择”键、“右移”键或“回车”键均可进入参数设定编辑界面，进入编辑界面后，参数从低位到高位开始设置，当设置某一位时，该位参数反向显示。按“上”键、“下”键对该位参数进行递增或递减操作（如果参数值超过最大值或最小值，则键盘自动限定不能继续递增或递减）；按“左移”键或者“右移”键移位当前编辑位。参数设置完成后按“确定”键或“回车”键，设置的参数将自动保存，并自动返回上一级菜单。在参数设定编辑界面中按“返回”键，则该参数不做任何更改，并返回上一级菜单。

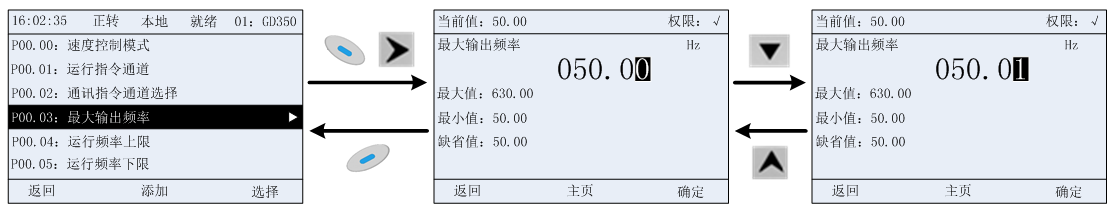

图 5–16参数设定编辑界面示意图

在参数选择编辑界面中，右上角的“权限”表示该功能码的可编辑权限：

“√”：表示该参数的设定值在变频器处于当前状态下可更改。

“×”：表示该参数的设定值在变频器处于当前状态下不可更改。

“当前值”指该参数上一次保存的值。

“缺省值”指该参数出厂设置的值。

5.4.7 状态监控界面

在“状态监控/故障记录”菜单的四级菜单中，按“选择”键、“右移”键或“回车”键均可进入状态监控界面，进入状态监控界面后，该参数的当前值实时显示，该数值是变频器实际检测记录值，不能更改。在状态监控界面中按“返回”键或“确定”键返回上一级菜单。

图 5–17状态监控界面示意图

5.4.8 电机参数自学习

在“电机参数自学习”菜单中，按“选择”键、“右移”键或“回车”键均可进入电机参数自学习选择界面，进入电机参数自学习之前必须正确设置电机铭牌参数，进入电机参数自学习选择界面后，选择电机自学习类型，进行电机参数自学习。在电机参数自学习选择界面中按“返回”键或“左移”键返回上一级菜单。

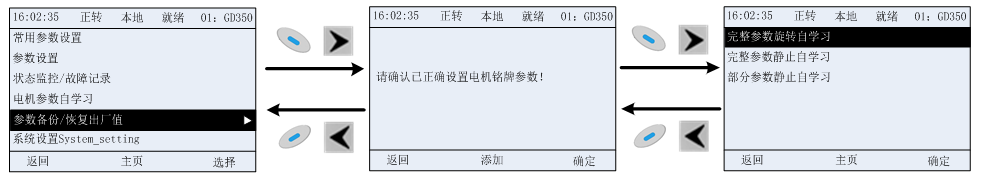

图 5–18参数自学习操作示意图

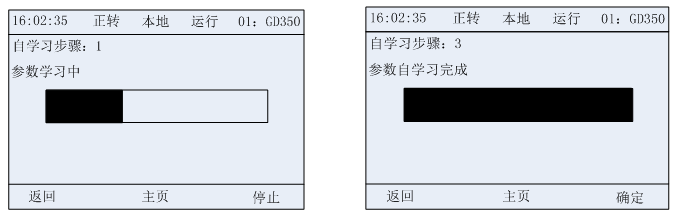

选择电机自学习类型后，进入电机参数自学习界面，按RUN键开始电机参数自学习过程，自学习过程完毕后会提示自学习成功，然后返回停机主界面显示。自学习过程中可以按STOP/RST键可终止自学习过程；如果自学习过程中出现故障，则键盘会弹出故障界面。

图 5–19参数自学习结束示意图

5.4.9 参数备份

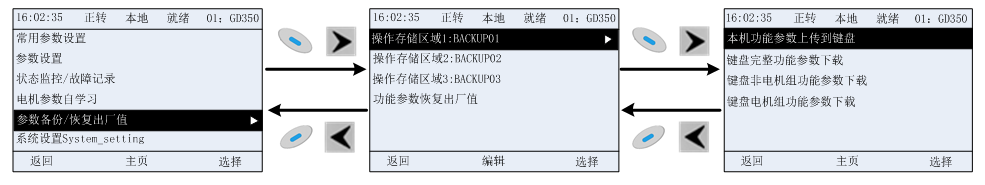

在“参数备份”菜单中，按“选择”键、“右移”键或“回车”键均可进入功能参数拷贝设置界面和功能参数恢复设置界面，可进行变频器参数上传和下载、变频器参数恢复出厂值。键盘开辟了3个不同的存储区域用于参数拷贝，每个存储区域可存储1台变频器参数，共可存储3台不同的变频器参数。

图 5–20参数备份操作示意图

5.4.10 系统设置

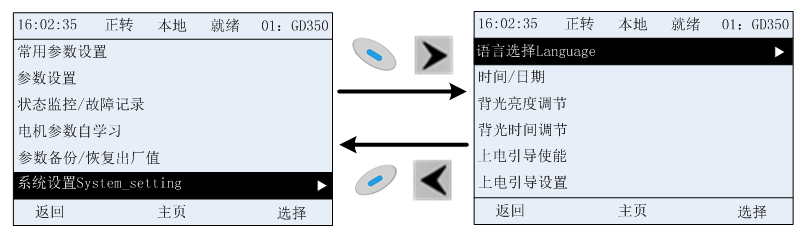

在“系统设置”菜单中，按“选择”键、“右移”键或“回车”键均可进入系统设置界面，可对键盘的语言类型、时间/日期、背光亮度、背光时间及参数恢复进行设置。注：出厂不带时钟用电池，键盘断电再重新上电后时间/日期需要重新设置。如需要断电记忆时间，请自行采购时钟电池。

图 5–21系统设置示意图

5.4.11 上电引导设置

键盘支持上电引导功能，主要针对首次上电情况，引导用户进入设置菜单，逐步实现基础参数设置、方向判断、模式设置和自学习等启动基础功能。上电引导使能菜单，引导用户是否使能每次上电进入引导。上电引导设置菜单，按功能逐步引导用户设置。

上电引导如下表所示：
