①

产品类别

EC-扩展卡

②

板卡类别

PG：PG卡

PC：PLC可编程卡

IO：IO扩展卡

TX：通讯扩展卡

③

技术版本

用1、3、5奇数来表示技术版本的第1、第2、第3、第5代

④

区分代码

01：增量PG卡+分频输出

02：正余弦PG卡+脉冲方向给定+分频输出

03：UVW PG接口+脉冲方向给定+分频输出

04：旋转变压器PG接口+脉冲方向给定+分频输出

05：增量式PG卡+脉冲方向给定+分频输出

06：绝对值PG接口+脉冲方向给定+分频输出

07：预留2

⑤

工作电源

00：无源

05：5V

12：12~15V

24：24V

①

产品类别

EC-扩展卡

②

板卡类别

IO：IO扩展卡

TX：通讯扩展卡

PG：PG卡

PC：PLC可编程卡

③

技术版本

用1、3、5奇数来表示技术版本的第1、第2、第3、第5代

④

区分代码

01：10点，6进4出（2晶体管输出+2继电器输出

02：14点，8进6出（继电器输出）

03：预留

⑤

特殊需求

预留

①

产品类别

EC-扩展卡

②

板卡类别

TX：通讯扩展卡

PG：PG卡

PC：PLC可编程卡

IO：IO扩展卡

③

技术版本

用1、3、5奇数来表示技术版本的第1、第2、第3、第5代

④

区分代码

01：蓝牙通讯卡

02：WIFI通讯卡

03： PROFIBUS通讯卡

04：Ethernet通讯卡

05：Canopen通讯卡

06：DeviceNet通讯卡

07：BACnet通讯卡

08：EtherCAT通讯卡

09：PROFINET通讯卡

10：485通讯卡

11：CAN主从控制通讯卡

①

产品类别

EC-扩展卡

②

板卡类别

IO：I/O扩展卡

TX：通讯扩展卡

PG：PG卡

PC：PLC可编程卡

③

技术版本

用1、3、5奇数来表示技术版本的第1、第2、第3、第5代

④

区分代码

01：多功能I/O扩展卡（4路数字量输入、1路数字量输出、1路AI、1路AO，2路继电器）

02：数字I/O卡

03：模拟I/O卡

04：预留1

05：预留2

⑤

特殊需求

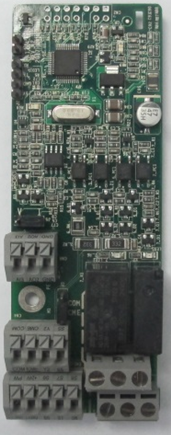

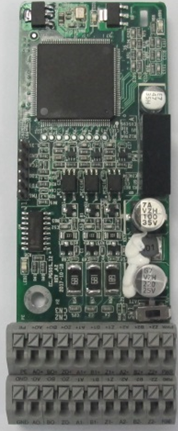

IO扩展卡

EC-IO501-00

• 4路开关量输入；

• 1路开关量输出；

• 1路模拟量AI输入；

• 1路模拟量AO输出；

• 2路继电器输出：一路双触点输出，一路单触点输出。

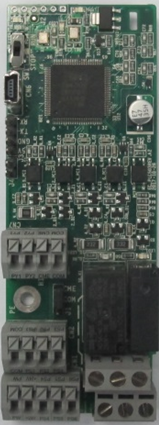

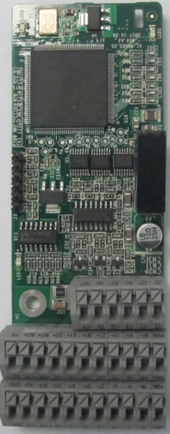

可编程扩展卡

EC-PC501-00

• 采用国际主流的开发环境，支持指令语言、结构文本、功能模块图、梯形图 、连续功能图、顺序功能图等编程语言；

• 支持断点调试，任务周期运行模式选择

• 1288kB用户程序存储空间，64kB数据存储空间；

• 6路开关量输入；

• 2路开关量输出；

• 2路继电器输出：一路双触点输出，一路单触点输出。

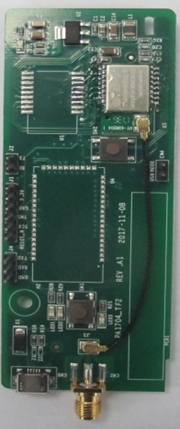

蓝牙通信卡

EC-TX501-1

EC- TX501-2

• 支持蓝牙4.0通信；

• 结合英威腾手机APP使用，通过蓝牙通信可对变频器进行参数设置和状态监控；

• 空旷环境最大通信距离30米。

• EC-   TX501-1内置天线，适用于塑壳机器；

• EC-   TX501-2外置吸盘天线，适用于钣金机器。

WIFI通讯卡

EC-TX502-1 EC-TX502-2

• 满足IEEE802.11b/g/n；

• 结合英威腾手机APP使用，通过WIFI通信可对变频器进行本地监控或远程监控；

• 空旷环境最大通信距离30米。

• EC-   TX502-1内置天线，适用于塑壳机器；

• EC-   TX502-2外置吸盘天线，适用于钣金机器。

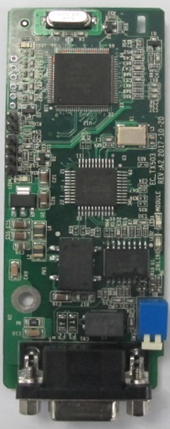

PROFIBUS-DP通讯卡

EC-TX503

• 支持PROFIBUS-DP协议

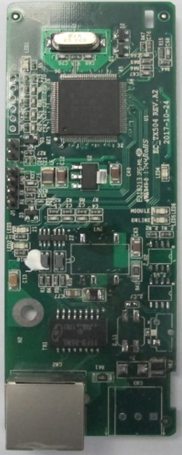

以太网通讯卡

EC-TX504

• 支持以太网通信，采用英威腾内部协议；

• 可结合英威腾上位机INVT Studio来使用。

CANopen通讯卡

EC-TX505

• 基于CAN2.0A物理层；

• 支持CANopen协议。

CAN主从控制通讯卡

EC-TX511

• 基于CAN2.0B物理层；

• 采用英威腾主从控制专用协议。

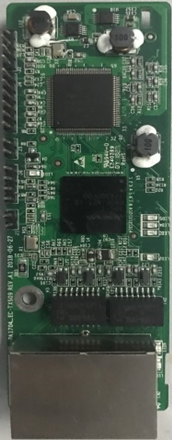

PROFINET通讯卡

EC-TX509

• 支持PROFINET协议

UVW增量PG卡

EC-PG503-05

• 适用于5V差分型编码器；

• 支持A、B、Z正交输入；

• 支持U、V、W三相脉冲输入；

• 支持A、B、Z分频输出；

• 支持脉冲串给定输入。

旋变PG卡

EC-PG504-00

• 适用于旋转变压器型编码器；

• 支持旋变仿真A、B、Z的分频输出；

• 支持脉冲串给定输入。

多功能增量PG卡

EC-PG505-12

• 适用于5V或12V OC型编码器；

• 适用于5V或12V推挽型编码器；

• 适用于5V差分型编码器；

• 支持A、B、Z正交输入；

• 支持A、B、Z分频输出；

• 支持脉冲串给定输入。

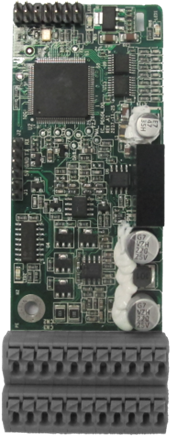

IO扩展卡

EC-IO501-00

可编程扩展卡

EC-PC501-00

蓝牙/WIFI通讯卡

EC-TX501/502

PROFIBUS-DP

通讯卡EC-TX503

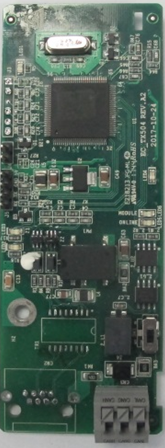

以太网通讯卡
